メカニカル部品技術窓口
【エコノミーシリーズ】 RoHS対応 回転ステージ
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常単価(税別)
- 16,740円～27,320円
- 税込単価
- 18,414円～30,052円
広範囲の角度調整と微調整が可能な回転ステージです。FAカメラ位置調整 特設ペー...
詳細情報を確認する- テーブル形状
- 円形
- 送り方式
- マイクロメータヘッド
- 移動ガイド
- すり合わせ
- 移動量 (deg)
- 360°
- テーブル材質
- アルミ合金
- 透過穴(テーブルセンタ穴)
- なし
- 送りツマミ位置
- サイド
- クランプ
- P(対向クランプ)
- 移動量(微動) (deg)
- ±5°
- テーブル表面処理
- 黒アルマイト
- 送り方式（マイクロメータ種類）
- 標準
- 送り方式（送りピッチ） (mm)
- 0.5
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
RTRM40-R（正勝手） | RTRS（目盛無） |
 |  |
A矢視 | |
 |
RTR□□-L（勝手違い） | RTRM60-R（正勝手） | RTRM80-R（正勝手） |
 |  |  |
＊ステージの最小読取は1°（サイズ40のみ2°）です。
[ ! ]ステージの取付方法の詳細はこちら
[ ! ]詳細寸法はＣＡＤデータをご確認ください。
| Type | [ M ]材 質 | [ S ]表面処理 |
| RTRM RTRS | アルミ合金 | 黒アルマイト |
| 型式 |
| RTRM40ーR |
| RTRS60ーL |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | マイクロ位置 | ステージ面 (mm) | 移動量 (mm) | 耐荷重 (N) | 自重 (kg) | ￥基準単価 | ||
| Type | No. | RTRM | RTRS | |||||
| RTRM(目盛有) RTRS(目盛無) | 40 | R(正勝手) L(勝手違い) | φ40 | 粗動360° 微動±5° | 9.8 | 0.10 | 17,070 | 16,740 |
| 60 | φ60 | 29.4 | 0.27 | 22,350 | 22,030 | |||
| 80 | φ80 | 39.2 | 0.46 | 27,320 | 27,000 | |||
[ ! ]マイクロメータヘッドの最小読取値は、マイクロメータヘッドの中心位置から1目盛(0.01mm)移動した場合の目安の回転量です。（参考値）
手動ステージ総合情報のFAQ(B)使用方法について、 Q7・A7をご参照ください。
| 当社類似品 RPG60 | エコノミーシリーズ RTRM60－R | |
| 材質 | アルミ合金 | アルミ合金 |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 送り方式 | マイクロメータヘッド＋粗動ハンドル | マイクロメータヘッド |
| 透過穴(テーブルセンタ穴) | 透過穴付 | なし |
| 移動量(mm) | 粗動360° 微動±5° | 粗動360° 微動±5° |
| 耐荷重(N) | 29.4 | 29.4 |
| 許容モーメント荷重(N・m) | 0.7 | 保証外 |
| モーメント剛性("/N・cm) | 0.41 | 保証外 |
| 自重(㎏) | 0.28 | 0.27 |
| RoHS10 | 対応 | 対応 |
使用方法
ステージをベースに取り付ける際は、基本的にステージ面を移動させて取り付けます。下図をご参照ください。
[ ! ]上記イラストは設置例で、ステージの詳細形状や仕様については、各製品カタログや3Dデータをご参照ください。
[ ! ]取り付け部面精度に関するご注意
ステージの下面または上面に取り付ける部品の平面度が不十分な場合、製品本来の性能が発揮できない場合があります。（平面度の目安：10μm以内）
姿勢の定義と使用条件
■各商品のスペックは平面に設置したときを前提としています。
天地逆転や側面水平、側面垂直取り付けなど、平面設置以外でご使用の場合は注意が必要です。耐荷重や精度は取り付け姿勢により大きく変わってきます。
使用可否については、以下の「姿勢の定義」「使用条件」「商品別特性表」を参考にしてください。
 |  |  |
| 天地逆転 | 側面水平 | 側面垂直 |
■使用条件
下表「商品別特性表」の耐荷重は次の条件下での使用が前提となります。
①ステージ面中心とワーク重心の距離がステージ面サイズの1/2以下（例：ステージサイズ□40ならば20mm、□25ならば12.5mm）
②ワークの重心位置がステージ面内にある
③ストロークが±0
オーバーハング荷重は、ステージに対するモーメント荷重となるため許容モーメント荷重を考慮してご使用ください。

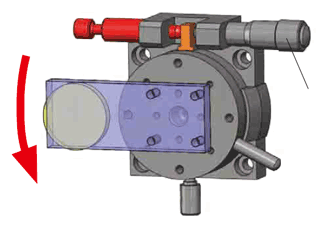

モーメント荷重
マイクロメータ
| NG |
 |
マイクロメータ側で負荷を受ける向きに限り使用可能です。
・左図の向きではご使用できません。
■商品別特性表
| 型番 | 天地 逆転 | 側面 | |
| 標準 | 水平 | 垂直 | |
| RTRM RTRS | △ | △ | |
△：水平耐荷重の約1/3を目安とする。
×：使用不可
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
17,070円 ( 18,777円 ) | 在庫品1日目当日出荷可能 |
|
17,070円 ( 18,777円 ) | 在庫品1日目当日出荷可能 |
|
22,350円 ( 24,585円 ) | 在庫品1日目当日出荷可能 |
|
22,350円 ( 24,585円 ) | 在庫品1日目当日出荷可能 |
|
27,320円 ( 30,052円 ) | 在庫品1日目当日出荷可能 |
|
27,320円 ( 30,052円 ) | 在庫品1日目当日出荷可能 |
|
16,740円 ( 18,414円 ) | 在庫品1日目当日出荷可能 |
|
16,740円 ( 18,414円 ) | 在庫品1日目当日出荷可能 |
|
22,030円 ( 24,233円 ) | 在庫品1日目当日出荷可能 |
|
22,030円 ( 24,233円 ) | 在庫品1日目当日出荷可能 |
|
27,000円 ( 29,700円 ) | 在庫品1日目当日出荷可能 |
|
27,000円 ( 29,700円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
広範囲の角度調整と微調整が可能な回転ステージです。
FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | マイクロ位置 | ステージ面 (mm) | 移動量 (mm) | 耐荷重 (N) | 自重 (kg) | ￥基準単価 | ||
| Type | No. | RTRM | RTRS | |||||
| RTRM(目盛有) RTRS(目盛無) | 40 | R(正勝手) L(勝手違い) | φ40 | 粗動360° 微動±5° | 9.8 | 0.10 | 17,070 | 16,740 |
| 60 | φ60 | 29.4 | 0.27 | 22,350 | 22,030 | |||
| 80 | φ80 | 39.2 | 0.46 | 27,320 | 27,000 | |||
