【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 送りねじ式 正方形
- 通常単価(税別)
- 11,330円～15,290円
- 税込単価
- 12,463円～16,819円
リード0.5mmで細かく送れる送りねじ式Z軸ステージです。FAカメラ位置調整 特設ページリリースのお知...
詳細を確認- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

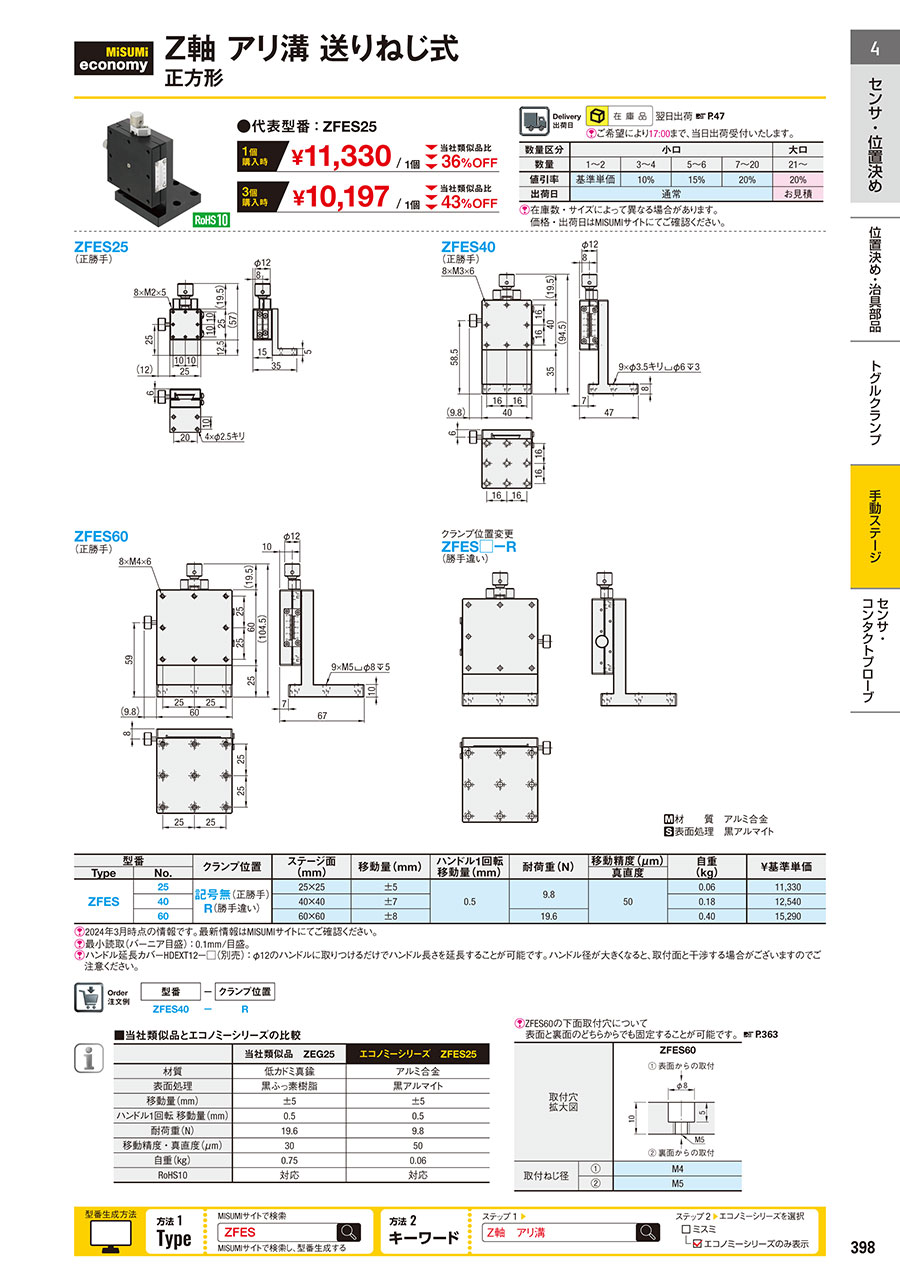

外形図・規格表
ZFES□-R（勝手違い）
| 型式 |
| ZFES40 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転 移動量(mm) | 耐荷重(N) | 移動精度 | 自重 (kg) | ￥基準単価 | ||
| Type | No. | クランプ位置 | 真直度 | ||||||
| ZFES | 25 | 記号無(正勝手) R(勝手違い) | 25×25 | ±5 | 0.5 | 9.8 | 50μm | 0.06 | 11,330 |
| 40 | 40×40 | ±7 | 0.18 | 12,540 | |||||
| 60 | 60×60 | ±8 | 19.6 | 0.40 | 15,290 | ||||
[ ! ]ハンドル延長カバーHDEXT12ー□（別売）：φ12のハンドルに取りつけるだけでハンドル長さを延長することが可能です。詳細はこちら
（ご注意）ハンドル径が大きくなると、取付面と干渉する場合がございますのでご注意ください。
| 当社類似品 ZEG25 | エコノミーシリーズ ZFES25 | |
| 材質 | 低カドミ真鍮 | アルミ合金 |
| 表面処理 | 黒ふっ素樹脂 | 黒アルマイト |
| 移動量(mm) | ±5 | ±5 |
| ハンドル1回転 移動量(mm) | 0.5 | 0.5 |
| 耐荷重(N) | 19.6 | 9.8 |
| 移動精度・真直度(μm) | 30 | 50 |
| 自重(㎏) | 0.75 | 0.06 |
| RoHS10 | 対応 | 対応 |
詳細情報
基本情報
リード0.5mmで細かく送れる送りねじ式Z軸ステージです。FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転 移動量(mm) | 耐荷重(N) | 移動精度 | 自重 (kg) | ￥基準単価 | ||
| Type | No. | クランプ位置 | 真直度 | ||||||
| ZFES | 25 | 記号無(正勝手) R(勝手違い) | 25×25 | ±5 | 0.5 | 9.8 | 50μm | 0.06 | 11,330 |
| 40 | 40×40 | ±7 | 0.18 | 12,540 | |||||
| 60 | 60×60 | ±8 | 19.6 | 0.40 | 15,290 | ||||
概要・仕様
仕様・概要
| 取付穴 拡大図 | □25（XFES/XYFES） | □40（XFES/XYFES） | □60（XFES/XYFES） | ZFES60 | |
 ①表面からの取付 ②裏面からの取付 |  ①表面からの取付 ②裏面からの取付 |  ①表面からの取付 ②裏面からの取付 |  ①表面からの取付 ②裏面からの取付 | ||
| 取付ねじ径 | ① | M2 | M3 | M4 | M4 |
| ② | M2.5 | M4 | M5 | M5 | |
