ミスミ

MISUMI economy

【エコノミーシリーズ】 RoHS対応ＸＹ軸アリ溝正方形

数量スライド割引
値下げ
当日出荷可能

平均満足度4.0

この商品のレビューをみる（12件）

通常単価(税別): 13,660円～16,230円

税込単価: 15,026円～17,853円

今見ている商品の標準品

クオリティー品

ミスミ

【高精度】XY軸アリ溝送りねじ式正方形

通常価格(税別)： 22,960円 (税込価格：25,256円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応ＸＹ軸アリ溝送りねじ式 -六角レンチ式-

通常価格(税別)： 13,010円 (税込価格：14,311円)

通常出荷日：在庫品1日目

リード0.5mmで細かく送れる送りねじ式XY軸ステージです。＜手動ステージ総合...

詳細情報を確認する

送り方式
送りねじ
移動ガイド
アリ溝
X軸移動量（範囲） (mm)
～±10.0
Y軸移動量（範囲） (mm)
～±10.0
テーブル材質
アルミ合金
透過穴(テーブルセンタ穴)
なし
テーブル真直度 (μm)
50
送りツマミ位置
マイクロメータヘッド無
クランプ
標準
テーブル表面処理
黒アルマイト
送り方式（送りねじ種類）
つまみ操作
送り方式（バーニア目盛付）
バーニア目盛付
送り方式（送りピッチ） (mm)
0.5

ご注意

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が6型番あります。

外形図・規格表
型番リスト
詳細情報

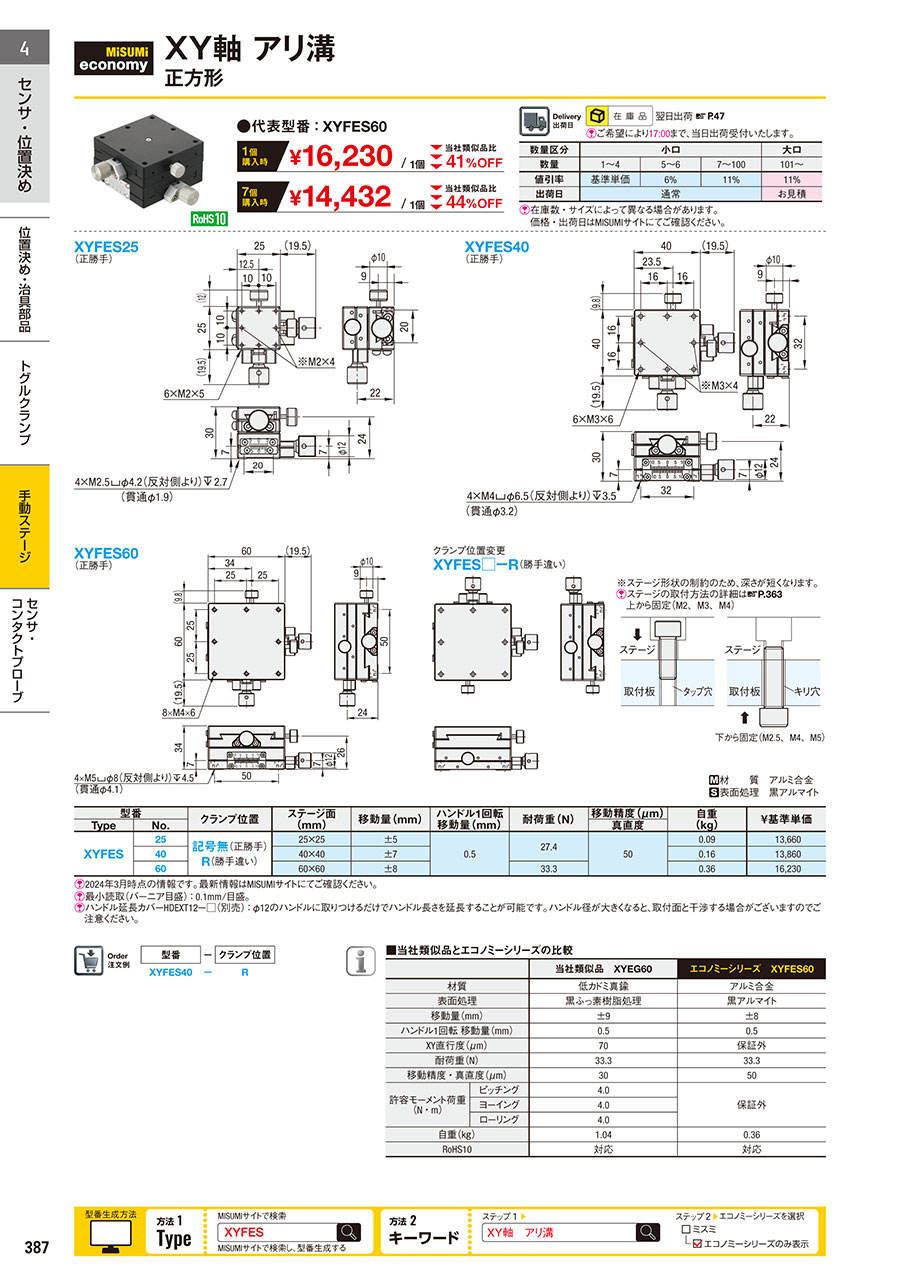

カタログ

外形図・規格表

外形図

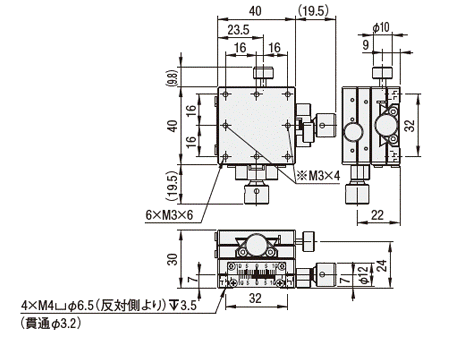

XYFES25（正勝手）	XYFES40（正勝手）


	クランプ位置変更

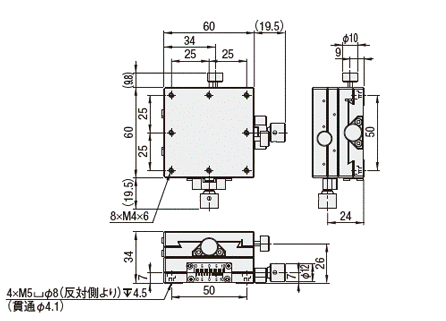

XYFES60（正勝手）	XYFES□－R（勝手違い）

※ステージ形状の制約のため、深さが短くなります。
[ ! ]ステージの取付方法の詳細は（こちら） [ ! ]詳細寸法はCADデータをご確認ください。
　　上から固定（M2、M3、M4）

下から固定（M2.5、M4、M5）

[ M ]材質アルミ合金
[ S ]表面処理黒アルマイト

規格表

型式

XYFES40

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		クランプ位置	ステージ面(mm)	移動量(mm)	ハンドル1回転移動量(mm)	耐荷重(N)	移動精度(μm)	自重 (kg)	￥基準単価
Type	No.						真直度
XYFES	25	記号無(正勝手) R(勝手違い)	25×25	±5	0.5	27.4	50	0.09	13,660
	40		40×40	±7				0.16	13,860
	60		60×60	±8		33.3		0.36	16,230

[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]ハンドル延長カバーHDEXT12ー□（別売）：φ12のハンドルに取りつけるだけでハンドル長さを延長することが可能です。詳細はこちら
（ご注意）ハンドル径が大きくなると、取付面と干渉する場合がございますのでご注意ください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品　XYEG60	エコノミーシリーズ　XYFES60
材質		低カドミ真鍮	アルミ合金
表面処理		黒ふっ素樹脂処理	黒アルマイト
移動量(mm)		±9	±8
ハンドル1回転移動量(mm)		0.5	0.5
XY直行度(μm)		70	保証外
耐荷重(N)		33.3	33.3
移動精度・真直度(μm)		30	50
許容モーメント荷重 (N・m)	ピッチング	4.0	保証外
	ヨーイング	4.0
	ローリング	4.0
自重(㎏)		1.04	0.36
RoHS10		対応	対応

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください

型番リスト

表示件数

型番

耐荷重（範囲）

(N)

テーブル長さ（範囲）

(mm)

テーブル幅（範囲）

(mm)

高さ（範囲）

(mm)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

耐荷重

(N)

移動量(X距離)

(mm)

移動量(Y距離)

(mm)

テーブルサイズ(厚み) H

(mm)

勝手違い

RoHS?

最小発注数量

5.1～30.0

～25

25.1～30.0

27.4

±5

標準

1個

5.1～30.0

～25

25.1～30.0

27.4

±5

左右

1個

5.1～30.0

26～40

25.1～30.0

27.4

±7

標準

1個

5.1～30.0

26～40

25.1～30.0

27.4

±7

左右

1個

30.1～50.0

41～60

30.1～35.0

33.3

±8

標準

1個

30.1～50.0

41～60

30.1～35.0

33.3

±8

左右

1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

13,660円 ( 15,026円 )	在庫品1日目当日出荷可能	XYEG25
13,660円 ( 15,026円 )	在庫品1日目当日出荷可能	XYEG25-R
13,860円 ( 15,246円 )	在庫品1日目当日出荷可能	XYEG40
13,860円 ( 15,246円 )	在庫品1日目当日出荷可能	XYEG40-R
16,230円 ( 17,853円 )	在庫品1日目当日出荷可能	XYEG60
16,230円 ( 17,853円 )	在庫品1日目当日出荷可能	XYEG60-R

詳細情報

基本情報

基本情報

リード0.5mmで細かく送れる送りねじ式XY軸ステージです。

＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【エコノミーシリーズ】 RoHS対応ＸＹ軸クロスローラ薄型
0.01mm単位での調整が可能な薄型X軸ステージです。
ミスミ
【エコノミーシリーズ】 RoHS対応ＸＹ軸クロスローラ
マイクロメータヘッドを用いて0.01mm単位での調整が可能なステージです。
ミスミ
【高精度】XY軸リニアボールマイクロメータヘッド/送りねじ
高精度・高剛性で低コストを実現いたしました。送りねじ仕様でさらにお安くご購入いただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
