マグネット付調整ねじ　強力タイプ　無電解ニッケルメッキ

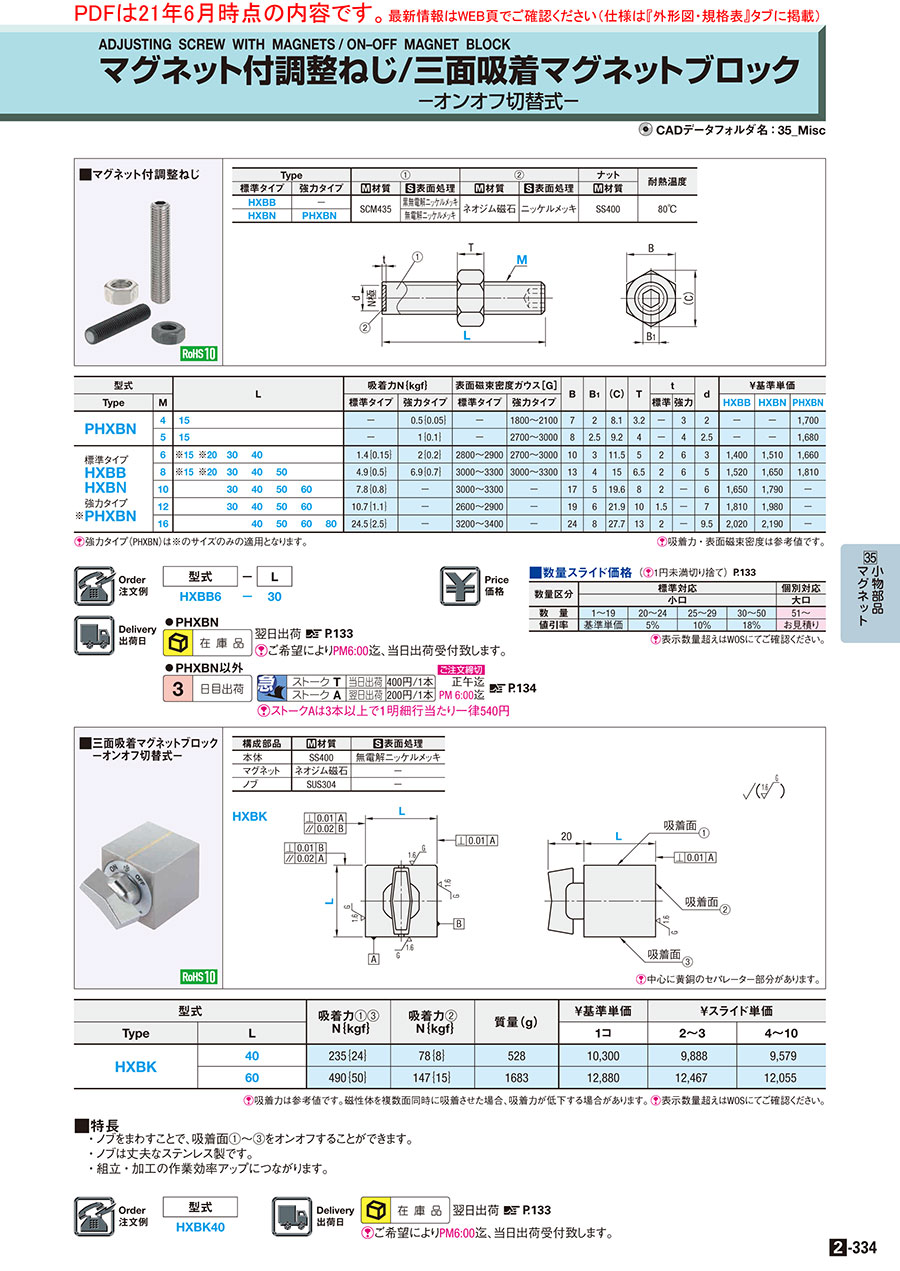

カタログ |P.2-334

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): 1,430円～2,240円

税込単価: 1,573円～2,464円

【特長】ネオジム磁石を使用したマグネット付きの調整ねじです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
マグネット種類（材質）
ネオジム磁石
形状
調整ねじ
材質証明書
対象
材質証明書：材質
ねじ：SCM435|磁石：ネオジム磁石|ナット：SS400

ご注意

該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が48型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Type		①		②		ナット	耐熱温度
標準タイプ	強力タイプ	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質
HXBB	−	SCM435	黒無電解ニッケルメッキ	ネオジム磁石	ニッケルメッキ	SS400	80℃
HXBN	PHXBN		無電解ニッケルメッキ

規格表

型式	−	L
HXBB6	−	30

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L							吸着力N｛kgf｝		表面磁束密度ガウス［G］		B	B₁	(C)	T	t		d	￥基準単価
Type	M(並目)	L							標準タイプ	強力タイプ	標準タイプ	強力タイプ	B	B₁	(C)	T	標準	強力	d	HXBB	HXBN	PHXBN
PHXBN	4	15							−	0.5｛0.05｝	−	1800〜2100	7	2	8.1	3.2	−	3	2	－	－	1,790
PHXBN	5	15							−	1｛0.1｝	−	2700〜3000	8	2.5	9.2	4	−	4	2.5	－	－	1,760
標準タイプ HXBB HXBＮ強力タイプ ※PHXBN	6	※15	※20	30	40				1.4｛0.15｝	2｛0.2｝	2800〜2900	2700〜3000	10	3	11.5	5	2	6	3	1,470	1,590	1,740
	8	※15	※20	30	40	50			4.9｛0.5｝	6.9｛0.7｝	3000〜3300	3000〜3300	13	4	15	6.5	2	6	5	1,600	1,730	1,900
	10			30	40	50	60		7.8｛0.8｝	−	3000〜3300	−	17	5	19.6	8	2	−	6	1,730	1,880	－
	12			30	40	50	60		10.7｛1.1｝	−	2600〜2900	−	19	6	21.9	10	1.5	−	7	1,900	2,080	－
	16				40	50	60	80	24.5｛2.5｝	−	3200〜3400	−	24	8	27.7	13	2	−	9.5	2,120	2,300	－

[ ! ]強力タイプ（PHXBN）は※のサイズのみの適用となります。
[ ! ]吸着力・表面磁束密度は参考値です。

型番リスト

表示件数

型番

ねじ部表面処理

ねじの呼び M

(mm)

ねじ長さ L

(mm)

吸着タイプ

材質証明書：表面処理

RoHS?

最小発注数量

黒無電解ニッケルメッキ	6	15	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	6	20	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	6	30	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	6	40	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	8	15	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	8	20	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	8	30	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	8	40	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	8	50	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	10	30	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	10	40	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	10	50	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	10	60	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	12	30	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	12	40	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	12	50	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	12	60	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	16	40	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	16	50	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	16	60	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
黒無電解ニッケルメッキ	16	80	標準タイプ	ねじ：黒無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	6	15	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	6	20	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	6	30	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	6	40	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	8	15	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	8	20	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	8	30	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	8	40	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	8	50	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	10	30	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	10	40	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	10	50	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	10	60	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	12	30	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	12	40	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	12	50	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	12	60	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	16	40	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	16	50	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	16	60	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	16	80	標準タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	4	15	強力タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	5	15	強力タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	6	15	強力タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	6	20	強力タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	8	15	強力タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個
無電解ニッケルメッキ	8	20	強力タイプ	ねじ：無電解ニッケルメッキ\|磁石：ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能
2,060円 ( 2,266円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,540円 ( 1,694円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
1,830円 ( 2,013円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
2,240円 ( 2,464円 )	在庫品1日目当日出荷可能
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
1,760円 ( 1,936円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能

基本情報

【特長】ネオジム磁石を使用したマグネット付きの調整ねじです。

ご注意

該当ページにおいて中国のレアアース輸出規制に伴い一部製品で調達が長納期化しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1〜19	20〜24	25〜29	30〜50	51～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●PHXBN

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●PHXBN以外

日目出荷

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律540円

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
