昇降ユニット　中荷重タイプ

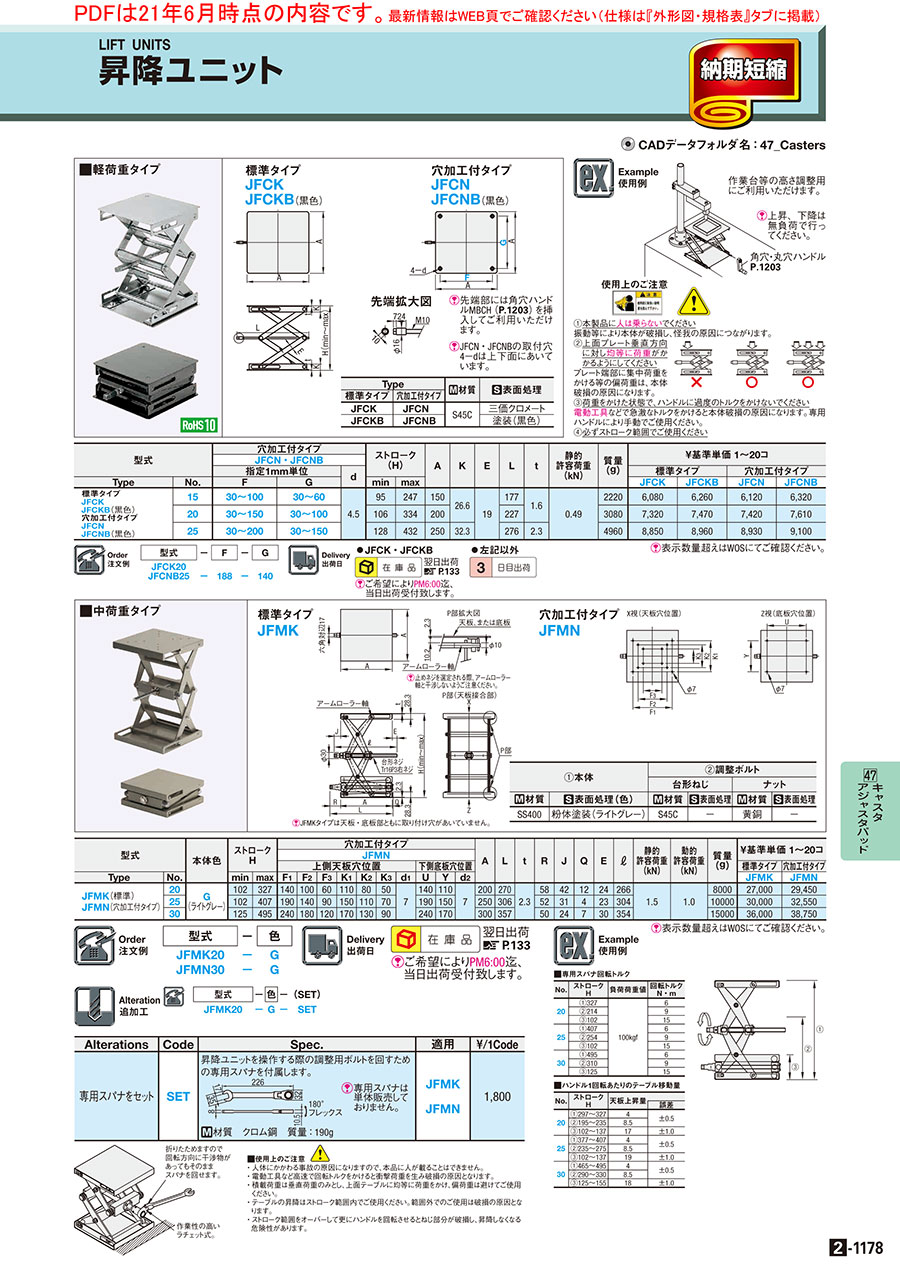

カタログ |P.2-1178

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): 40,541円～60,926円

税込単価: 44,595円～67,019円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

昇降ユニット　軽荷重タイプ

4.4

通常価格(税別)： 9,129円 (税込価格：10,042円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

レベリングマウント

通常価格(税別)： 41,787円 (税込価格：45,966円)

通常出荷日：2 日目～

【特長】耐荷重1.5kNまで対応可能な手動型昇降ユニットです。

詳細情報を確認する

アンカー固定
なし
スタビライザー
なし
許容荷重【範囲選択】 (kN)
～15.0
材質
SS400
表面処理
粉体塗装
種類
昇降ユニット
色
G(ライトグレー）
静的許容荷重 (kN)
1.5
動的許容荷重 (kN)
1.0

ご注意

本商品の取扱説明書>>こちら
昇降ユニット重荷重タイプはお取り扱いがございません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が12型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

標準タイプP部拡大図
JFMK

[ ! ]止めねじを選定される際、アームローラー軸と干渉しないようご注意ください。

穴加工付タイプX視（天板穴位置）Z視（底板穴位置）
JFMN

P部（天板接合部）

[ ! ]JFMKタイプは天板・底板部ともに取り付け穴があいていません。

①本体		②調整ボルト
①本体		台形ねじ		ナット
[ M ]材質	[ S ]表面処理(色)	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理
SS400	粉体塗装(ライトグレー)	S45C	−	黄銅	−

[ ! ]材質、表面処理の変更について、カタログ規格外サービスへお問い合わせください。

規格表

型式	−	色
JFMK20 JFMN30	− −	G G

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		本体色	ストロ−ク H		穴加工付タイプ										A	L	t	R	J	Q	E	ℓ	静的許容荷重 (kN)	動的許容荷重 (kN)	質量 (g)	￥基準単価 1～20コ
					JFMN																					￥基準単価 1～20コ
					上側天板穴位置							下側底板穴位置														標準タイプ	穴加工付タイプ
Type	No.		min	max	F₁	F₂	F₃	K₁	K₂	K₃	d₁	U	Y	d₂												JFMK	JFMN
JFMK(標準) JFMN(穴加工付タイプ)	20	G (ライトグレー)	102	327	140	100	60	110	80	50	7	140	110	7	200	270	2.3	58	42	12	24	266	1.5	1.0	8000	28,350	30,923
	25		102	407	190	140	90	150	110	70		190	150		250	306		52	31	4	23	304			10000	31,500	34,178
	30		125	495	240	180	120	170	130	90		240	170		300	357		50	24	7	30	354			15000	37,800	40,688

[ ! ]動的許容荷重の範囲内であれば、荷重をかけたまま昇降ができます。
[ ! ]動的／静的許容荷重の範囲内であれば、位置保持され自重で下がることはございません。
[ ! ]積載荷重は垂直荷重のみとし、上面テーブルに均等に荷重をかけ、偏荷重は避けてご使用ください。

追加工

型式例：
JFMK20-G-SET

Alterations

Code

Spec.

適用

¥/1Code

専用スパナをセット

SET

昇降ユニットを操作する際の調整用ボルトを回すため
の専用スパナを付属します。

[ ! ]専用スパナは
単体販売して
おりません。

[ M ]材質　クロム鋼　質量：190g

JFMK

JFMN

1,800

使用上のご注意

・人体にかかわる事故の原因になりますので、本品に人が載ることはできません。
・電動工具など高速で回転トルクをかけると衝撃荷重を生み破損の原因となります。
・積載荷重は垂直荷重のみとし、上面テーブルに均等に荷重をかけ、偏荷重は避けてご使用ください。
・テーブルの昇降はストローク範囲内でご使用ください。範囲外でのご使用は破損の原因となります。
・ストローク範囲をオーバーして更にハンドルを回転させるとねじ部分が破損し、昇降しなくなる危険性があります。
・傾斜地でのご使用は危険ですから絶対にやめてください。

仕様

■専用スパナ回転トルク

No.	ストロークＨ	負荷荷重値	回転トルク N・m
20	①327	100kgf	6
	②214		9
	③102		15
25	①407		6
	②254		9
	③102		15
30	①495		6
	②310		9
	③125		15

[ ! ]無負荷の場合のデータはありません。

■ハンドル1回転あたりのテーブル移動量

No.	ストロークＨ	天板上昇量
No.	ストロークＨ	天板上昇量	誤差
20	①297～327	4	±0.5
	②195～235	8.5	±0.5
	③102～137	17	±1.0
25	①377～407	4	±0.5
	②235～275	8.5	±0.5
	③102～137	19	±1.0
30	①465～495	4	±0.5
	②290～330	8.5	±0.5
	③125～155	18	±1.0

型番リスト

表示件数

型番

仕様	A寸	スパナセット	最小発注数量

標準タイプ	200	無	1個
標準タイプ	200	有	1個
標準タイプ	250	無	1個
標準タイプ	250	有	1個
標準タイプ	300	無	1個
標準タイプ	300	有	1個
穴加工付タイプ	200	無	1個
穴加工付タイプ	200	有	1個
穴加工付タイプ	250	無	1個
穴加工付タイプ	250	有	1個
穴加工付タイプ	300	無	1個
穴加工付タイプ	300	有	1個

通常単価(税別) (税込単価)	通常出荷日

40,541円 ( 44,595円 )	在庫品1日目当日出荷可能
43,282円 ( 47,610円 )	在庫品1日目当日出荷可能
45,045円 ( 49,550円 )	在庫品1日目当日出荷可能
47,787円 ( 52,566円 )	在庫品1日目当日出荷可能
54,054円 ( 59,459円 )	在庫品1日目当日出荷可能
56,796円 ( 62,476円 )	在庫品1日目当日出荷可能
44,220円 ( 48,642円 )	在庫品1日目当日出荷可能
46,961円 ( 51,657円 )	在庫品1日目当日出荷可能
48,875円 ( 53,763円 )	在庫品1日目当日出荷可能
51,617円 ( 56,779円 )	在庫品1日目当日出荷可能
58,184円 ( 64,002円 )	在庫品1日目当日出荷可能
60,926円 ( 67,019円 )	在庫品1日目当日出荷可能

基本情報

【特長】耐荷重1.5kNまで対応可能な手動型昇降ユニットです。

ご注意

本商品の取扱説明書>>こちら
昇降ユニット重荷重タイプはお取り扱いがございません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
レベリングマウント
より精密なレベル調整のできるマウントです。機器の設置部に取り付け、レベル出しにご使用下さい。スピタライザーの有無、パッドの有無で4タイプご用意しております。
ミスミ
昇降ユニット　軽荷重タイプ
手動型の簡易的な昇降装置です。天板に穴加工する追加工のご用意がございます。
ミスミ
リニアレール　スチール製・ボールローラタイプ
材質に炭素鋼を利用したリニアレールです。スライダーは標準サイズ・ワイドサイズから選択可能で、追加工でスライダーの数を追加できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
