メカニカル部品技術窓口
真空配管用継手 NWフランジ × SUS管-ノズル片側タイプ-
- 通常単価(税別)
- -
- 税込単価
- -
NWフランジにSUS管を溶接したタイプ【サイズ追加】No.50が選択可能になり...
詳細情報を確認するご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が9型番あります。

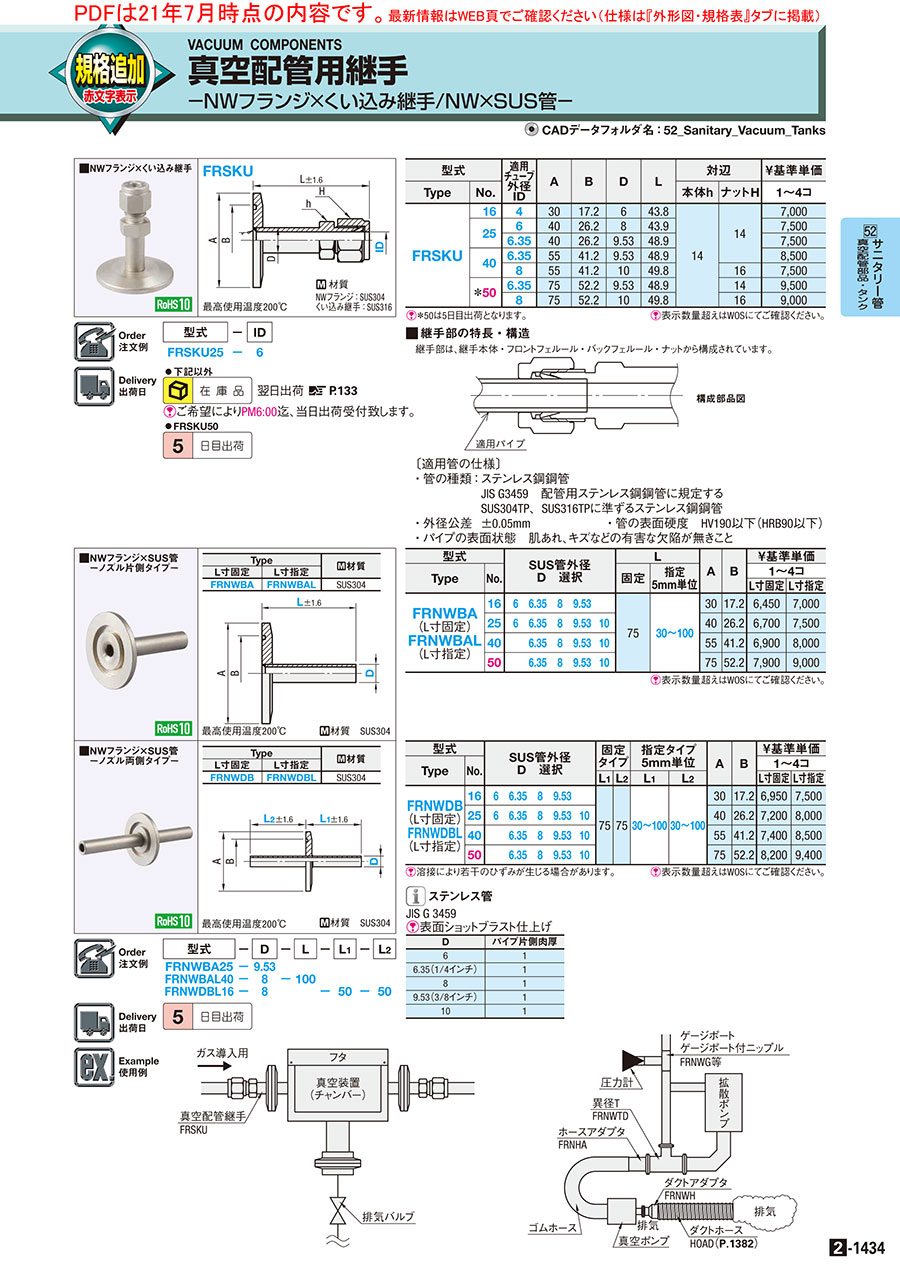

外形図・規格表
最高使用温度200℃
| Type | [ M ]材質 | |
| L寸固定 | L寸指定 | |
| FRNWBA | FRNWBAL | SUS304 |
[ M ]
材質
SUS304
材質
SUS304
規格表
| 型式 | − | D | − | L | − | L1 | − | L2 |
| FRNWBA25 FRNWBAL40 FRNWDBL16 | − − − | 9.53 8 8 | − | 100 | − | 50 | − | 50 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | SUS管外径 D 選択 | L | A | B | ￥基準単価 | |||||||
| Type | No. | 固定 | 指定 5mm単位 | 1～4コ | ||||||||
| L寸固定 | L寸指定 | |||||||||||
| FRNWBA (L寸固定) FRNWBAL (L寸指定) | 16 | 6 | 6.35 | 8 | 9.53 | 75 | 30～100 | 30 | 17.2 | 6,770 | 7,350 | |
| 25 | 6 | 6.35 | 8 | 9.53 | 10 | 40 | 26.2 | 7,040 | 7,880 | |||
| 40 | 6.35 | 8 | 9.53 | 10 | 55 | 41.2 | 7,250 | 8,400 | ||||
| 50 | 6.35 | 8 | 9.53 | 10 | 75 | 52.2 | 8,300 | 9,450 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
9,130円 ( 10,043円 ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 5日目 |
詳細情報
基本情報
NWフランジにSUS管を溶接したタイプ
【サイズ追加】No.50が選択可能になりました。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
ステンレス管
JIS G 3459
[ ! ]表面ショットブラスト仕上げ
JIS G 3459
[ ! ]表面ショットブラスト仕上げ
| D | パイプ片側肉厚 |
| 6 | 1 |
| 6.35(1/4インチ) | 1 |
| 8 | 1 |
| 9.53(3/8インチ) | 1 |
| 10 | 1 |
使用例
商品担当おすすめ
真空配管用継手 NWフランジ × SUS管-ノズル片側タイプ-のレビュー
装置用
5
5.02023/06/20
社内で使用するための試験用装置を作製した折に部品として使用しました。装置は順調に稼働しており、この商品も問題はないと思い...もっと読む
0人が参考にしています。
配管として
5
5.02022/01/14
広いﾌﾗﾝｼﾞのようながついた配管を探していてこちらに行きつきました。思ったように加工できたので助かります。他にはなかな...もっと読む
0人が参考にしています。
NWフランジとチューブの接続
5
5.02018/11/02
他のメーカーより安価でも高品位でよかったです。いろいろなメーカーが作っていますが、これで十分でした。
0人が参考にしています。
