ミスミ

アームロックカプラー　メネジソケット

アームロックカプラー　メネジソケット
通常単価(税別)
3,240円～6,200円
税込単価
3,564円～6,820円
通常出荷日：在庫品1日目当日出荷可能

【特長】・オネジソケットタイプのアームロックカプラーです。・ストレート形状です。

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

アームロックカプラー　メネジアダプタ

ミスミ

アームロックカプラー　メネジアダプタ
通常価格(税別)： 1,930円 (税込価格：2,123円)

通常出荷日：在庫品1日目

よく一緒に見られています

アームロックカプラー　ホース取付アダプタ

ミスミ

アームロックカプラー　ホース取付アダプタ
通常価格(税別)： 2,330円 (税込価格：2,563円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表


Type[ M ]材質
本体カムリング
SNAFJSCS14ASMS1025SUS304


規格表

型式
SNAFJ20A
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式Rc (PT)ABCHh￥基準単価￥スライド単価
TypeNo.1～19コ20～30コ
SNAFJ15A1/2110523251322,9702,680
20A3/4110523251322,9702,680
25A1125603760383,3603,020
40A11/2188905469454,3803,950
50A2197976377515,6905,120
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数
  • 1
    • 型番
    SNAFJ15A
    SNAFJ20A
    SNAFJ25A
    SNAFJ40A
    SNAFJ50A

    接続ねじサイズ

    呼径

    (φ)

    		RoHS?最小発注数量
    1/2
    15A
    10
    1個
    3/4
    20A
    10
    1個
    1
    25A
    10
    1個
    1 1/2
    40A
    10
    1個
    2
    50A
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    3,240円
    ( 3,564円 )
    在庫品1日目当日出荷可能

    SL-SNAFJ15A

    3,240円
    ( 3,564円 )
    在庫品1日目当日出荷可能

    SL-SNAFJ20A

    3,660円
    ( 4,026円 )
    在庫品1日目当日出荷可能

    SL-SNAFJ25A

    4,770円
    ( 5,247円 )
    在庫品1日目当日出荷可能

    SL-SNAFJ40A

    6,200円
    ( 6,820円 )
    在庫品1日目当日出荷可能

    SL-SNAFJ50A

  • 1

    • 詳細情報

    基本情報

    【特長】・オネジソケットタイプのアームロックカプラーです。・ストレート形状です。

    ご注意

    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    [ ! ]アームロックカプラーは、米国MIL規格A−A−59326−1998
    （旧MIL−C−27487−1992）に基づいて製作しており、同一サイズであれば同規格他社製品とも互換性を有します。

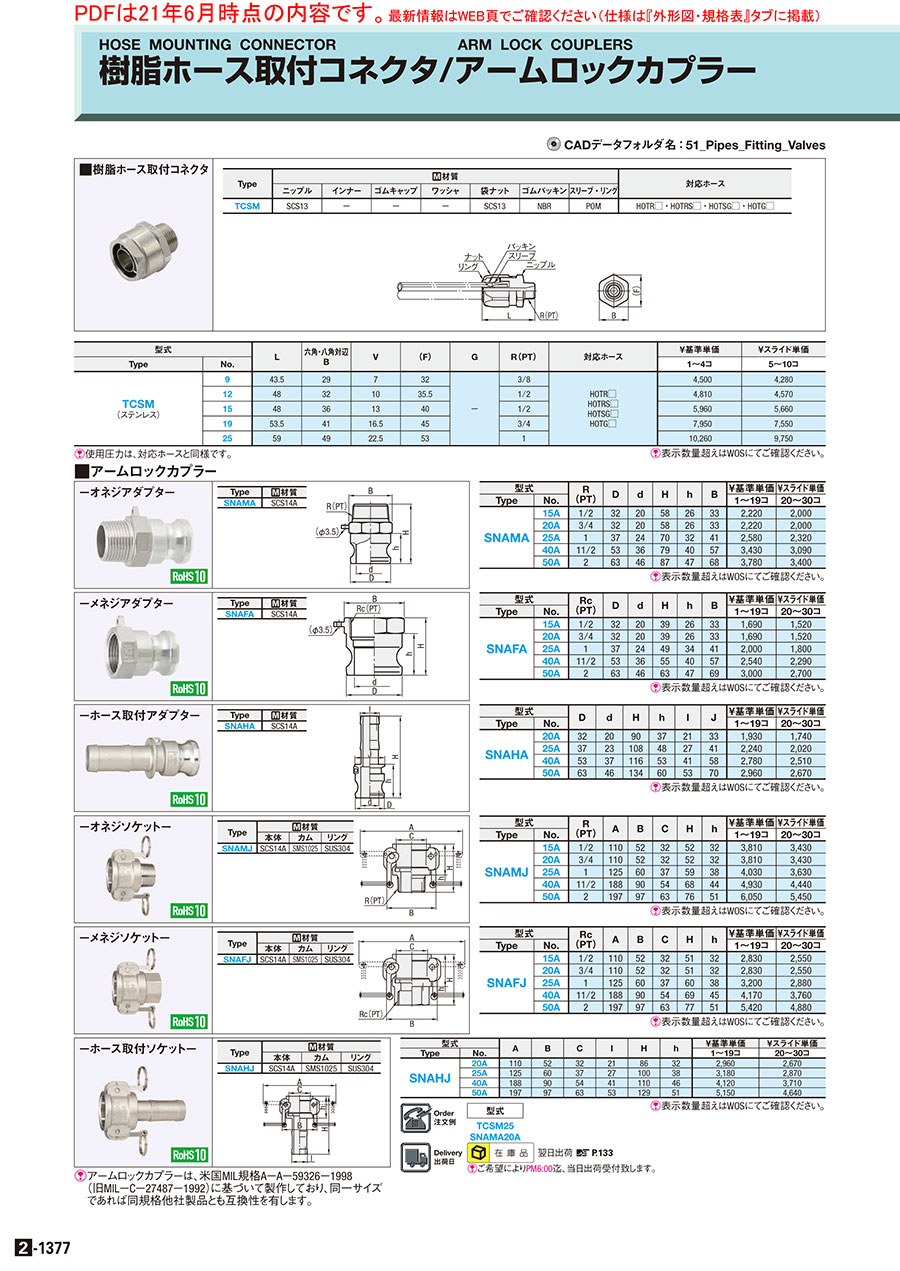

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
