ロータリマニホールド　簡易タイプ

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		許容回転数 (min-1)	回転抵抗 （N・m）	最小断面積 （mm2）	質量 （ｇ）	使用流体	使用雰囲気温度	回転角度	使用圧力範囲	￥基準単価
Type	回路数									１～５本
BMRTY	2	エンドレス	0.07	8.55	65	圧縮空気	5~70℃	エンドレス	0~0.7MPa	8,500
	4		0.08		85					10,000

[ ! ]リ−ク試験：100回転/min・常温の環境下において、リーク量0（実測値であり、保証値ではありません）
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]使用流体に水、油は対応していません。

■特長
・インデックステーブルなど、回転部での配管に使用できます。
・摺動抵抗が低いシールの採用により、リーク量が少なく回転がスムーズです。
・それぞれの回路が単独になっており流量が安定します。

■使用上の注意
供給空気はドライヤ・フィルタなどで調質された清浄な空気をご使用ください。
(化学薬品・有機溶剤を含有する合成油、塩分、腐食性ガスを含む空気は破損や動作不良の原因となりますので使用しないでください。)
水平での使用は偏重による摩擦などで、漏れ・内部破損が発生するため、お控えください。

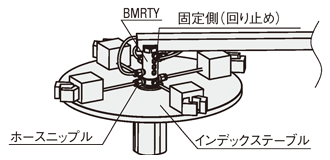

■固定方法
固定側上部はお客様の装置に合わせ回り止めを含んだ設計にし、必ずフローティングするようにしてください。
回転側の軸に過大な負荷がかかり破損やエア漏れの原因になります。
