レギュレータ　ゲージ付エルボ

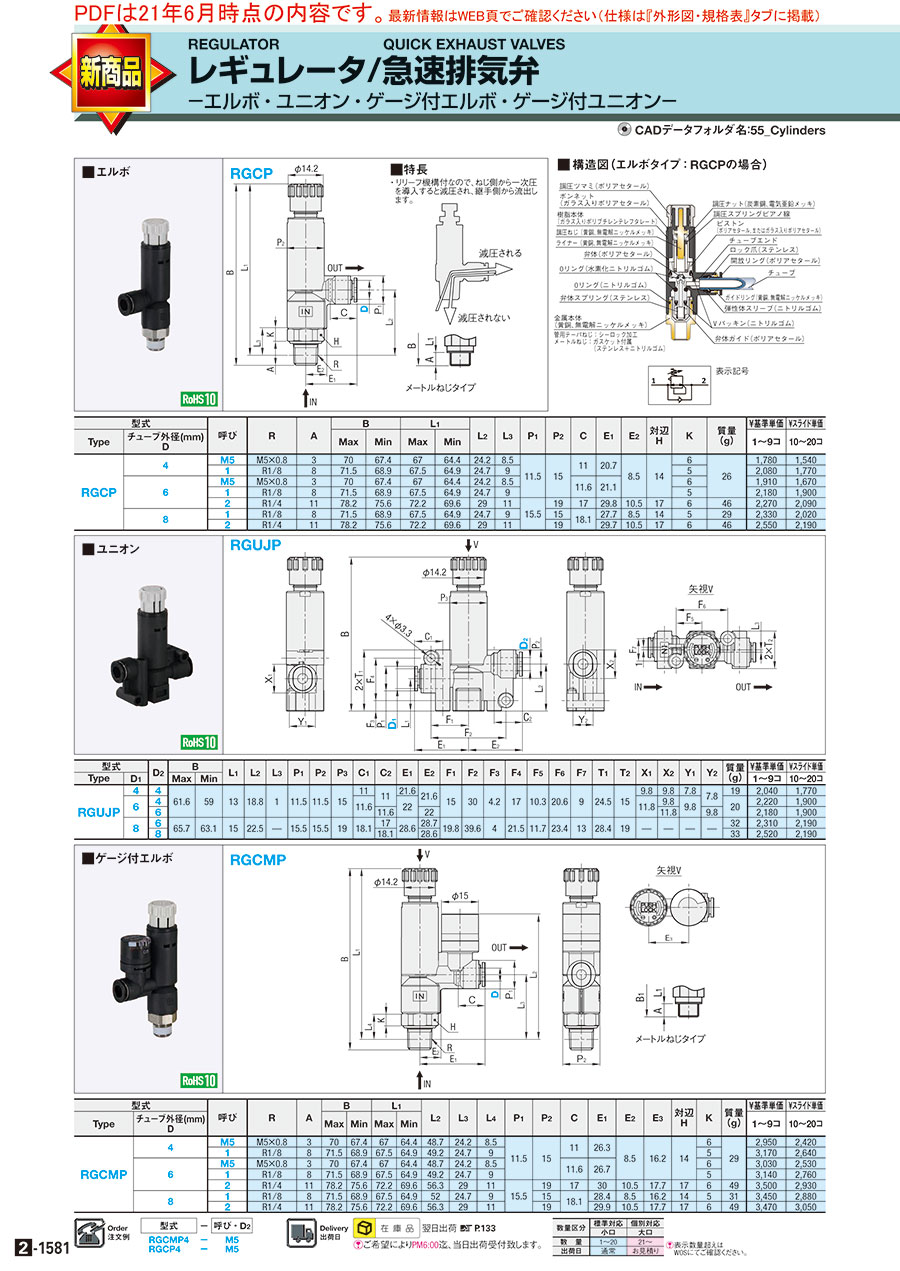

カタログ |P.2-1581

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 3,290円～3,900円

税込単価: 3,619円～4,290円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スピードコントローラ　スタンダードタイプ

4.2

通常価格(税別)： 660円 (税込価格：726円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スピードコントローラ　ユニオンストレートタイプ

4.3

通常価格(税別)： 720円 (税込価格：792円)

通常出荷日：在庫品1日目

【特長】圧力ゲージがついて圧力確認が可能なレギュレータです。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
スピードコントローラ
接続部の種類
おねじ+ワンタッチ継手
材質証明書
対象外

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が7型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

RGCMP

矢視V

メートルねじタイプ

規格表

型式	−	呼び・D₂
RGCMP4	−	M5

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び	R	A	B		L₁		L₂	L₃	L₄	P₁	P₂	C	E₁	E₂	E₃	対辺 H	K	質量 (g)	￥基準単価	￥スライド単価
Type	チュ−ブ外径(mm) D	呼び	R	A	Max	Min	Max	Min	L₂	L₃	L₄	P₁	P₂	C	E₁	E₂	E₃	対辺 H	K	質量 (g)	1〜9コ	10〜20コ
RGCMP	4	M5	M5×0.8	3	70	67.4	67	64.4	48.7	24.2	8.5	11.5	15	11	26.3	8.5	16.2	14	6	29	2,950	2,420
	4	1	R1/8	8	71.5	68.9	67.5	64.9	49.2	24.7	9			11	26.3				5		3,170	2,640
	6	M5	M5×0.8	3	70	67.4	67	64.4	48.7	24.2	8.5			11.6	26.7				6		3,030	2,530
		1	R1/8	8	71.5	68.9	67.5	64.9	49.2	24.7	9			11.6	26.7				5		3,140	2,760
		2	R1/4	11	78.2	75.6	72.2	69.6	56.3	29	11	15.5	19	17	30	10.5	17.7	17	6	49	3,500	2,930
	8	1	R1/8	8	71.5	68.9	67.5	64.9	52	24.7	9		15	18.1	28.4	8.5	16.2	14	5	31	3,450	2,880
	8	2	R1/4	11	78.2	75.6	72.2	69.6	56.3	29	11		19	18.1	29.9	10.5	17.7	17	6	49	3,470	3,050

型番リスト

表示件数

型番

供給側接続径

(mm)

制御側接続径

(mm)

RoHS?

最小発注数量

1(R1/8)	4	10	1個
M5	4	10	1個
1(R1/8)	6	10	1個
2(R1/4)	6	10	1個
M5	6	10	1個
1(R1/8)	8	10	1個
2(R1/4)	8	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,530円 ( 3,883円 )	在庫品1日目当日出荷可能
3,290円 ( 3,619円 )	在庫品1日目当日出荷可能
3,500円 ( 3,850円 )	在庫品1日目当日出荷可能
3,900円 ( 4,290円 )	在庫品1日目当日出荷可能
3,370円 ( 3,707円 )	在庫品1日目当日出荷可能
3,840円 ( 4,224円 )	在庫品1日目当日出荷可能
3,860円 ( 4,246円 )	在庫品1日目当日出荷可能

基本情報

【特長】圧力ゲージがついて圧力確認が可能なレギュレータです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～20	21～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
