未確定：候補が2型番あります。
ミスミ

手動切替バルブ－ミニチュアレバータイプ－

手動切替バルブ－ミニチュアレバータイプ－
通常単価(税別)
5,090円
税込単価
5,599円
通常出荷日：在庫品1日目当日出荷可能

・小型のレバーでエア機器の制御を行えます。・MHANに比べてより省スペースなレバータイプの切替バルブで...

詳細を確認
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

小型切替バルブ－トグルタイプ－

ミスミ

小型切替バルブ－トグルタイプ－
通常価格(税別)： 3,270円 (税込価格：3,597円)

通常出荷日：在庫品1日目

よく一緒に見られています

手動切替バルブ　パネルマウントタイプ

ミスミ

手動切替バルブ　パネルマウントタイプ
通常価格(税別)： 4,270円 (税込価格：4,697円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

MHAM JIS記号
2ポジション 3ポジション

規格表

型式−ポジション数
MHAM4−3
型式P方向ポート
数		管接続口径有効断面積
(mm2)		使用圧力範囲
(MPa)		使用温度範囲
(℃)		使用流体質量
(g)		￥基準単価
TypeNo.ポジション数IN・OUTEX
MHAM4244Rc1/4Rc1/47.50～1.0MPa5～60空気2804,850
3

型番リスト

表示件数
  • 1
    • 型番
    MHAM4-2
    MHAM4-3

    ポジション数

    		RoHS?最小発注数量
    2位置エキゾースト
    10
    1個
    3位置クローズドセンタ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,090円
    ( 5,599円 )
    在庫品1日目当日出荷可能
    5,090円
    ( 5,599円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ・小型のレバーでエア機器の制御を行えます。・MHANに比べてより省スペースなレバータイプの切替バルブです。

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格

    価格表

    ■数量スライド価格（[ ! ]1円未満切り捨て）こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜45〜1011～
    値引率基準単価5％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    出荷日については、こちらをご覧ください。

    概要・仕様

    仕様・概要

    ■特長
    ・MHANに比べてより省スペースなレバータイプの切替バルブです。
    ・3ポジションタイプは、全てのポートがブロックされるＮポジションがあり、シリンダの停止等に利用出来ます。（残圧があるため、急停止は出来ません）
    ■構成部品
    		 ■構成部品表
    品番名称[ M ]材質
    ①ボディADC
    ②カバーADC
    ③小ねじSS400
    ④ハンドルZDC
    ⑤レバーSGD400
    ⑥レバーノブPOM

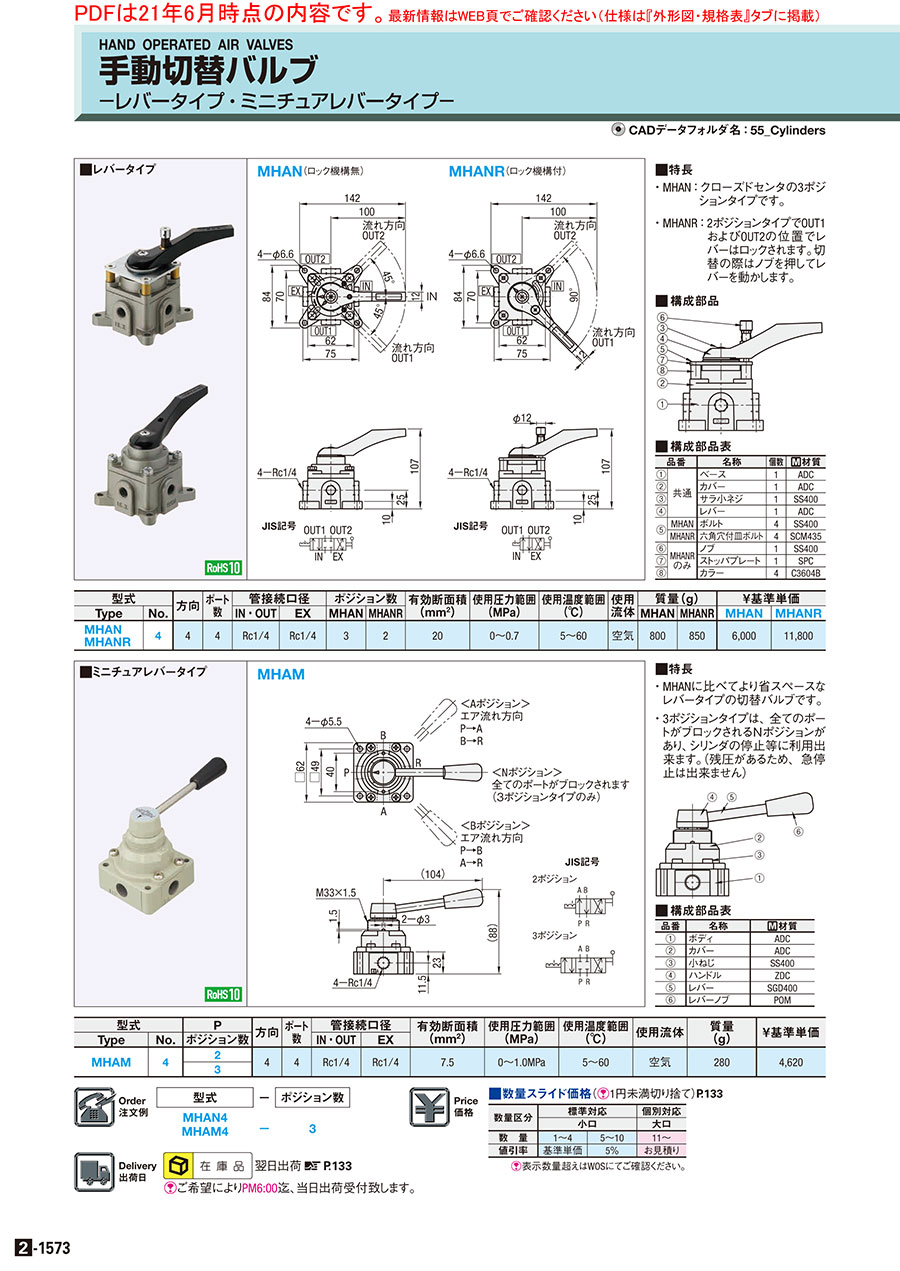

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    手動切替バルブ－ミニチュアレバータイプ－のレビュー
    4.4平均満足度：4.415件のレビュー
    エアシリンダの手動操作用
    2
    満足度：2.02016/10/18
    M33-P1.5のネジが整形してあるので、BOXに埋め込み取付する予定で購入したが、これに適合するナット（ロックナット）...もっと読む
    7人が参考にしています。
    人的作業によるバルブ操作
    5
    満足度：5.02017/03/16
    作業者の任意でエアの切替作業が出来るため、自動化を要求しない 設備には、有効な部品です。電気配線や制御が不要の為、導入に...もっと読む
    1人が参考にしています。
    シリンダーの手動ON　OFF　の　切替
    5
    満足度：5.02016/06/02
    電磁バルブを使用するほどの自動化ではなく、人の確認でのシリンダーＯＮ/ＯＦＦを行うに当り、レバー切替で簡単に操作でき、喜...もっと読む
    1人が参考にしています。
    機器のメンテナンスに使用
    4
    満足度：4.02023/02/04
    リーズナブルで外見もいいですね。 多少強度に不安がありますが問題ないです。 機会があればまた購入したいと思います。
    0人が参考にしています。
    エアシリンダ配管用
    4
    満足度：4.02022/01/31
    エアシリンダ作動用の配管に使用しました。しっかりした作りで動作が軽く使い勝手が良い製品です。
    0人が参考にしています。
    15件全て見る
