本商品の使用例
小型切替バルブ－アクチュエーターセットタイプ－
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。

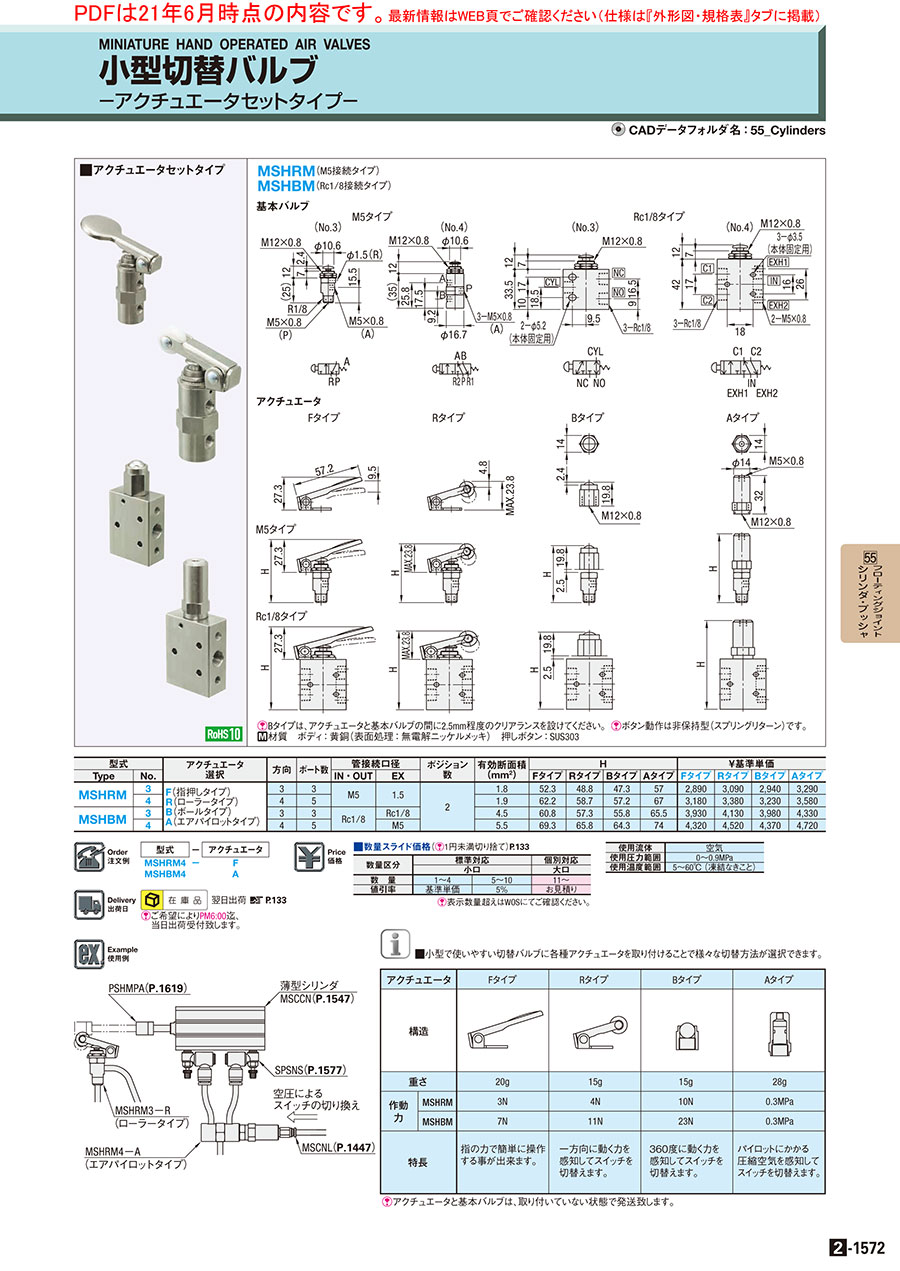

外形図・規格表
| MSHRM (M5接続タイプ) MSHBM (Rc1/8接続タイプ) | ■仕様
|
■基本バルブ
M5タイプ Rc1/8タイプ
M5タイプ Rc1/8タイプ
■アクチュエータ
Fタイプ Rタイプ Bタイプ Aタイプ
M5タイプ
Rc1/8タイプ
[ ! ]Bタイプは、アクチュエータと基本バルブの間に2.5mm程度のクリアランスを設けてください。
[ ! ]ボタン動作は非保持型(スプリングリターン)です。
Fタイプ Rタイプ Bタイプ Aタイプ
M5タイプ
Rc1/8タイプ
[ ! ]Bタイプは、アクチュエータと基本バルブの間に2.5mm程度のクリアランスを設けてください。
[ ! ]ボタン動作は非保持型(スプリングリターン)です。
[ M ]材質 ボディ：黄銅（表面処理：無電解ニッケルメッキ） 押しボタン：SUS303
規格表
| 型式 | − | アクチュエータ |
| MSHRM4 | − | F |
| MSHBM4 | A |
| 型式 | アクチュエータ 選択 | 方向 | ポート数 | 管接続口径 | ポジション 数 | 有効断面積 (mm2) | Ｈ | ￥基準単価 | ||||||||
| Type | No. | IN・OUT | EX | Fタイプ | Rタイプ | Bタイプ | Aタイプ | Fタイプ | Rタイプ | Bタイプ | Aタイプ | |||||
| MSHRM | 3 | F(指押しタイプ) R(ローラータイプ) B(ボールタイプ) A(エアパイロットタイプ) | 3 | 3 | M5 | 1.5 | 2 | 1.8 | 52.3 | 48.8 | 47.3 | 57 | 3,030 | 3,240 | 3,090 | 3,450 |
| 4 | 4 | 5 | 1.9 | 62.2 | 58.7 | 57.2 | 67 | 3,340 | 3,550 | 3,390 | 3,760 | |||||
| MSHBM | 3 | 3 | 3 | Rc1/8 | Rc1/8 | 4.5 | 60.8 | 57.3 | 55.8 | 65.5 | 4,130 | 4,340 | 4,180 | 4,550 | ||
| 4 | 4 | 5 | M5 | 5.5 | 69.3 | 65.8 | 64.3 | 74 | 4,540 | 4,750 | 4,590 | 4,960 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,690円 ( 5,159円 ) | 在庫品1日目当日出荷可能 |
4,310円 ( 4,741円 ) | 在庫品1日目当日出荷可能 |
4,260円 ( 4,686円 ) | 在庫品1日目当日出荷可能 |
4,470円 ( 4,917円 ) | 在庫品1日目当日出荷可能 |
5,110円 ( 5,621円 ) | 在庫品1日目当日出荷可能 |
4,730円 ( 5,203円 ) | 在庫品1日目当日出荷可能 |
4,680円 ( 5,148円 ) | 在庫品1日目当日出荷可能 |
4,890円 ( 5,379円 ) | 在庫品1日目当日出荷可能 |
3,550円 ( 3,905円 ) | 在庫品1日目当日出荷可能 |
3,180円 ( 3,498円 ) | 在庫品1日目当日出荷可能 |
3,120円 ( 3,432円 ) | 在庫品1日目当日出荷可能 |
3,340円 ( 3,674円 ) | 在庫品1日目当日出荷可能 |
3,870円 ( 4,257円 ) | 在庫品1日目当日出荷可能 |
3,490円 ( 3,839円 ) | 在庫品1日目当日出荷可能 |
3,440円 ( 3,784円 ) | 在庫品1日目当日出荷可能 |
3,660円 ( 4,026円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
・エアシリンダ等の制御を様々な方法で切り替ることができます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
概要・仕様
仕様・概要
■小型で使いやすい切替バルブに各種アクチュエータを取り付けることで様々な切替方法が選択できます。
[ ! ]アクチュエータと基本バルブは、取り付いていない状態で発送致します。
| アクチュエータ | Fタイプ | Rタイプ | Bタイプ | Aタイプ | |
| 構造 |  |  |  |  | |
| 重さ | 20g | 15g | 15g | 28g | |
| 作動力 | MSHRM | 3N | 4N | 10N | 0.3MPa |
| MSHBM | 7N | 11N | 23N | 0.3MPa | |
| 特長 | 指の力で簡単に操作する 事が出来ます。 | 一方向に動く力を感知し てスイッチを切替えます。 | 360度に動く力を感知し てスイッチを切替えます。 | パイロットにかかる圧縮 空気を感知してスイッチ を切替えます。 | |
使用例
商品担当おすすめ
小型切替バルブ－アクチュエーターセットタイプ－のレビュー
エアシリンダ用
3
3.02023/06/20
エアシリンダに取り付けて使用しています。ネジ加工されている接続部のテーパがきつくて、２廻り位で入らなくなるような感じです...もっと読む
0人が参考にしています。
製品用
4
4.02023/04/26
製品の動作確認用として、水のかかるところでの使用となるため、この商品を選択しました。スイッチ部の頭が丸いところも気に入っ...もっと読む
0人が参考にしています。
プレス金型
2
2.02021/04/01
金型の可能性が広がる商品でとても良かったが、今回は用途的にスイッチ部の強度が弱く使えなかった。強度のある構造のラインナッ...もっと読む
ミスミからのコメント
この度はレビューご投稿頂きまして誠にありがとうございます。 頂きましたご意見を商品開発に相談し商品の品質向上に努めます。 引き続きご愛顧の程よろしくお願い申し上げます。
0人が参考にしています。
抑え装置
5
5.02018/08/28
スイッチがとても押しやすく、動作も確実で、堅牢なため重宝している。
0人が参考にしています。
