角度調整ブラケット
- 通常単価(税別)
- 2,704円
- 税込単価
- 2,974円
◆特長任意の位置でLEDの角度を固定するブラケットです。回転角度は中心より左右...
詳細情報を確認する- 形状
- 関連部品
- 取付方法
- ネジ止
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる

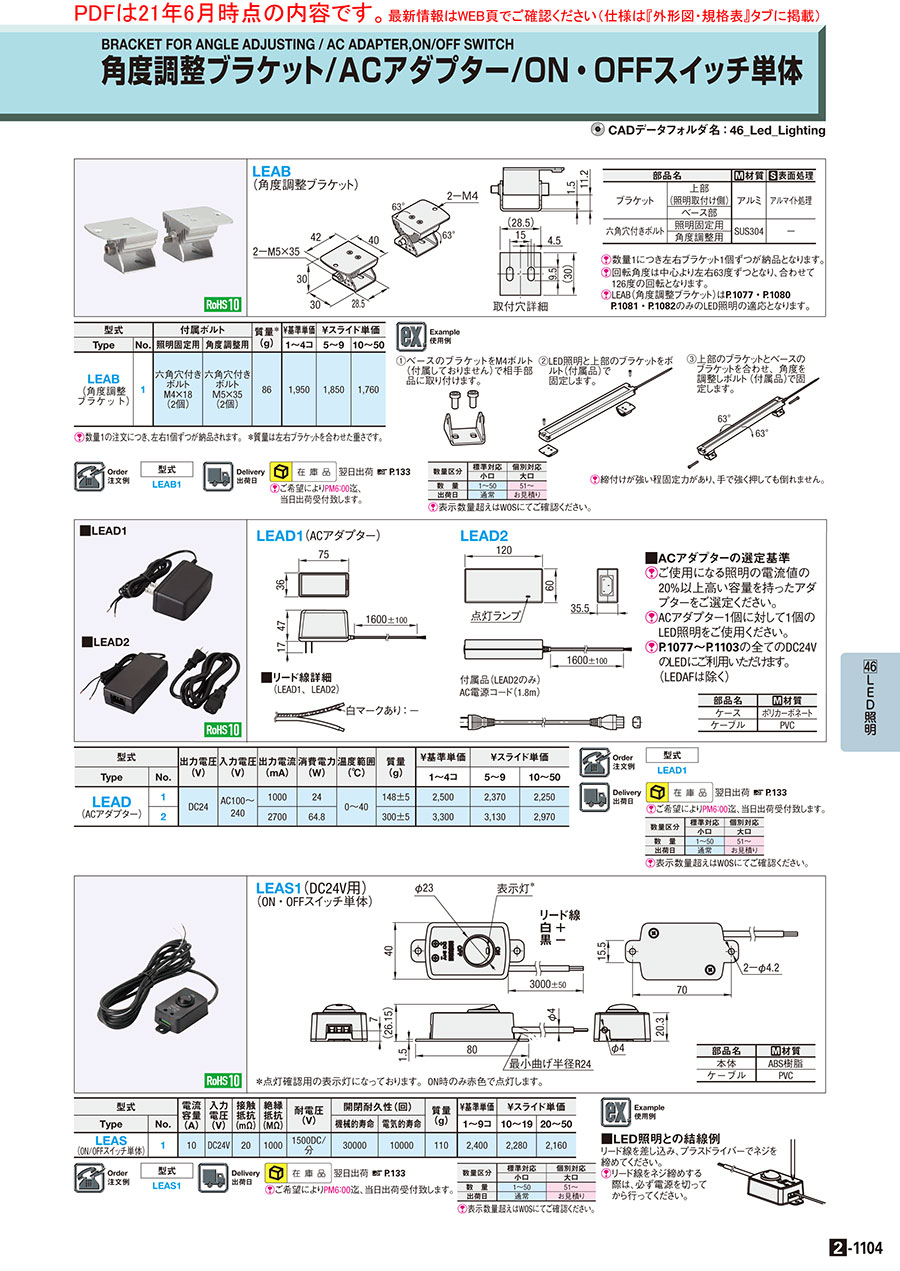

外形図・規格表
LEAB
取付穴詳細
取付穴詳細| 部品名 | [ M ]材質 | [ S ]表面処理 | |
| ブラケット | 上部 (照明取付け側) | アルミ | アルマイト処理 |
| ベース部 | |||
| 六角穴付きボルト | 照明固定用 | SUS304 | − |
| 角度調整用 | |||
規格表
| 型式 |
| LEAB1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]数量1につき左右ブラケット1個ずつが納品となります。＊質量は左右ブラケットを合わせた重さです。
[ ! ]回転角度は中心より左右63度ずつとなり、合わせて126度の回転となります。
[ ! ]LEAB（角度調整ブラケット）は以下のLED照明のみの適応となります。
LEDバー照明、LEDバー照明 防塵・防水、LEDバー照明 調光タイプ、LEDバー照明 ACフリー
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 付属ボルト | 質量＊ (g) | ￥基準単価 | ￥スライド単価 | |||
| Type | No. | 照明固定用 | 角度調整用 | 1〜4コ | 5〜9 | 10〜50 | |
| LEAB | 1 | 六角穴付きボルト M4×18 (2個) | 六角穴付きボルト Ｍ5×35 (2個) | 86 | 2,048 | 1,943 | 1,848 |
[ ! ]回転角度は中心より左右63度ずつとなり、合わせて126度の回転となります。
[ ! ]LEAB（角度調整ブラケット）は以下のLED照明のみの適応となります。
LEDバー照明、LEDバー照明 防塵・防水、LEDバー照明 調光タイプ、LEDバー照明 ACフリー
> 使用例
> LED照明とは
> 技術情報
> 用語集
使用例
| ①ベースのブラケットをM4ボルト （付属しておりません）で相手 部品に取り付けます。 | ②LED照明と上部のブラケットを ボルト（付属品）で固定します。 | ③上部のブラケットとベースのブラケットを 合わせ、角度を調整しボルト（付属品）で 固定します。 |
 |  |  |
| [ ! ]締付けが強い程固定力があり、 手で強く押しても倒れません。 |
