フラットエアノズル　コンパクトタイプ　樹脂タイプ

フラットエアノズル　コンパクトタイプ　樹脂タイプ AFTC7
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
1,280円
税込単価
1,408円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フラットエアノズル　エア増幅タイプ　樹脂タイプ

ミスミ

フラットエアノズル　エア増幅タイプ　樹脂タイプ
4.5
通常価格(税別)： 1,440円 (税込価格：1,584円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フラットエアノズル　エア増幅コンパクトタイプ

ミスミ

フラットエアノズル　エア増幅コンパクトタイプ
4.3
通常価格(税別)： 1,510円 (税込価格：1,661円)

通常出荷日：在庫品1日目

◆特徴：＜大口割引強化！＞全長30mm、噴射口幅33mmのコンパクトな樹脂製エ...

詳細情報を確認する

ご注意

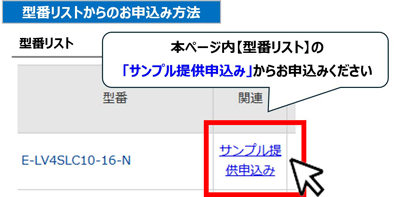

  • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

レバーを用いた同時クランプ機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

ノズルサンプル貸し出し
サービスはこちら
（約35種ご案内中）

型番:

AFTC7
解除
数量：
－閉じる

AFTC7の仕様・寸法情報

特性・用途
低発塵
スプレー形状
ストレート
エアー源
コンプレッサー
材質
[樹脂] 熱可塑性樹脂(ABS樹脂)
詳細材質
ABS樹脂
取付角度
フラット
ブロータイプ
標準
種類
[エアノズル] フラットタイプ
使用流体
圧縮空気
使用圧力範囲(MPa)
～0.7
ねじ呼び径 1
R1/8
形状
コンパクトタイプ
空気流量(0.3MPa時)(NL/min)
210
ねじ形状
おねじ
RoHS?
10
-
-
chemSHERPA
調査中

外形図・規格表


Type[ M ]材質[ S ]表面処理最高使用圧力耐熱温度
AFTCABS樹脂－0.7MPa70℃


規格表

型式
AFTC7
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式オリフィス空気流量NL/Min
(0.3MPa時)		質量
(g)		￥基準単価￥スライド単価
TypeNo.1～4コ5～3940～200
AFTC722×φ0.721051,1601,050790
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数
  • 1
    • 型番
    AFTC7
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,280円
    ( 1,408円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特徴：＜大口割引強化！＞全長30mm、噴射口幅33mmのコンパクトな樹脂製エアノズルです。
    コンパクトタイプで金属製をご希望のお客様は【AFTCA】をご選定ください。

    ◆エア源：コンプレッサ－ ◆噴射形状：ストレート
    ◆最高使用圧力：0.7MPa ◆耐熱温度：70℃

    ◆技術データはこちらから

    ご注意

    • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ■空気流量特性表■静音特性表■空気衝突力特性表
    [ ! ]グラフの値は実測参考値であり、保証値ではありません。
    ■特長
    標準タイプ（AFTSP）に比べコンパクト化（幅：約40％、全長：約60％）。
    [ ! ]破損防止の注意事項
    ・ねじの締めこみ過ぎにご注意ください。
    ・ねじに衝撃を与えないようご注意ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フラットエアノズル　コンパクトタイプ　樹脂タイプの型番AFTC7のページです。 型番AFTC7に関する仕様情報を記載しております。
