シール座金 ザグリ穴用固定タイプ
- 通常単価(税別)
- 170円～640円
- 税込単価
- 187円～704円
【特長】・ザグリ穴用固定タイプのシール座金です。【材質】・SUS301です。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- リテーナ詳細材質
- SUS301
- 種類
- シールワッシャ
- リテーナ材質
- SUS301
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が12型番あります。
外形図・規格表
外形図
| Type | ①金属部 | ②ゴム部 | 使用可能 温度範囲 | |
| [ M ]材質 | [ M ]材質 | [ H ]硬度 | ||
| GSWC | SUS301 | ニトリルゴム(NBR) | ショアA80 | ー30～100℃ |
| GSWCF | ふっ素ゴム(FKM) | ショアA75 | ー10～200℃ | |
規格表
| 型式 | ||
| Type | No. | |
| GSWCF | 6 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | D | d | 適用ボルト | 許容 最大圧力 | 参考値 | GSWC | GSWCF | ||||||
| 締付けトルク N・m | 装着部の寸法 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||||
| 穴内径 max. | ザグリ径 min. | |||||||||||||
| Type | No. | min. | max. | 1〜49コ | 50〜100 | 1〜49コ | 50〜100 | |||||||
| GSWC (ニトリルゴム) GSWCF (ふっ素ゴム) | 3 | 0.7 | 6 | 2.9 | M3 | 10MPa | 0.7 | 1.4 | 3.3 | 6.6 | 130 | 120 | 500 | 430 |
| 4 | 7.5 | 3.9 | M4 | 10MPa | 1.1 | 3.1 | 4.2 | 8.2 | 130 | 120 | 500 | 430 | ||
| 5 | 9 | 4.9 | M5 | 10MPa | 2.2 | 6.5 | 5.2 | 10 | 140 | 130 | 500 | 430 | ||
| 6 | 1 | 10.5 | 5.9 | M6 | 10MPa | 3 | 15 | 6.2 | 11.5 | 140 | 130 | 500 | 430 | |
| 8 | 13.5 | 7.9 | M8 | 10MPa | 4.5 | 37 | 8.2 | 14.5 | 150 | 140 | - | - | ||
| 10 | 1.5 | 17 | 9.9 | M10 | 10MPa | 6 | 73 | 10.4 | 18 | 160 | 150 | - | - | |
| 12 | 19 | 11.9 | M12 | 10MPa | 8 | 115 | 12.5 | 21 | 170 | 160 | - | - | ||
| 16 | 25 | 15.9 | M16 | 10MPa | 10 | 290 | 16.5 | 27 | 210 | 200 | - | - | ||
[ ! ]上記の表にて「−」が付いているサイズはお取扱いがございません｡
取扱なし型式例：GSWCF8

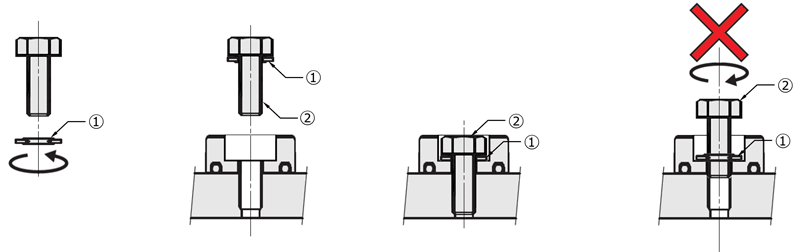

装着時の注意点
1）①座金を回しながら
ボルトに入れる
2）①座金を首下まで入れ
た後②ボルトを入れる
3）②ボルトを密着する
まで締める
[ NG ]②ボルトで①座金を
押し入れないでください。
[ ! ]一度組付けたシールワッシャーは機構上、再組付け時には密封効果が大きく減少しますので、
繰り返しのご使用は推奨していません。
[ ! ]ザグリ穴ではない部分にも使用可能です。
ただし、用途が異なりますので、座金の中心に穴がくるようにして、偏芯しないようご注意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
|
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
|
220円 ( 242円 ) | 在庫品1日目当日出荷可能 |
|
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
|
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
|
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
|
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
|
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ザグリ穴用固定タイプのシール座金です。【材質】・SUS301です。
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
