【自動】X軸 リニアボール -センサ内蔵型

【自動】X軸 リニアボール -センサ内蔵型
通常単価(税別)
76,000円～172,000円
税込単価
83,600円～189,200円
通常出荷日：98日目

【特長】高剛性・幅コンパクトで全長も省スペースな自動X軸ステージです。

  • 自動ステージ並びに専用のケーブル、周辺機器類はRoHS指令カテゴリ9「監視制御機器」に属し、2021年7月21日までフタル酸エステル使用制限の除外用途となります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

【自動】X軸クロスローラ式　-ストローク15～20-

ミスミ

【自動】X軸クロスローラ式　-ストローク15～20-
通常価格(税別)： 115,000円 (税込価格：126,500円)

通常出荷日：98 日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図・規格表

XCV620－C－NXCV630－C－NXCV620－F－NXCV630－F－NXCV620－G－NXCV630－G－N【自動】X軸 リニアボール:関連画像
[ ! ]モータMA・PA選択時の詳細寸法は、CADデータにてご確認ください。
材　　質　SCM420相当
表面処理　無電解ニッケルメッキ
付属品　SCB4-10　4本

規格表

型式-モータ-ケーブル
XCV620-C-N



型式モータケーブル機械規格精度規格
ステージ面
(mm)		移動量
(mm)		自重
(kg)		一方向
位置決め精度		モーメント剛性(″/N·cm)ピッチングヨーイング
ピッチングヨーイングローリング
XCV620C
(標準)
F
(高トルク)
G
(高分解能)
MA
(ブレーキ付)
PA
(αステップ)		N
(ケーブルなし、別売)
M
(ブレーキ付用)
P
(αステップ用)
モータ・ケーブルの組合せは概要・仕様を参照ください。		60×60200.72
(0.81)		5μm以内0.080.050.0520″以内15″以内
XCV63060×70300.82
(0.90)		5μm以内0.060.050.0520″以内15″以内
モータ選択MA，PAはドライバがセットになっております。ケーブルはそれぞれM，Pのみ選択可能で、Nは選択できません。
＊1 数値はモータによって異なります。記載内容はモータC（標準）選択時、（　）内はモータF（高トルク）選択時の数値です。

型番リスト

表示件数
  • 1
    • 型番
    XCV620-C-N
    XCV620-F-N
    XCV620-G-N
    XCV620-MA-M
    XCV620-PA-P
    XCV630-C-N
    XCV630-F-N
    XCV630-G-N
    XCV630-MA-M
    XCV630-PA-P

    モータ・モータ特性

    分解能

    (μm)

    テーブル長さ

    (mm)

    ストローク(X距離)

    (mm)

    最高速度

    (mm/sec)

    モーメント剛性（ピッチング）

    ("/N・cm)

    ケーブル

    		RoHS?最小発注数量
    5相ステッピングモータ
    2μm
    60
    20
    20
    0.08
    N(ケーブルなし)
    10
    1個
    5相ステッピングモータ高トルク
    2μm
    60
    20
    30
    0.08
    N(ケーブルなし)
    10
    1個
    5相ステッピングモータ高分解能
    1μm
    60
    20
    20
    0.08
    N(ケーブルなし)
    10
    1個
    5相ステッピングモータブレーキ付き
    2μm
    60
    20
    20
    0.08
    M(ブレーキ付用）
    10
    1個
    [αステップモータ] αステップモータ
    1μm
    60
    20
    20
    0.08
    P(αステップ用)
    10
    1個
    5相ステッピングモータ
    2μm
    70
    30
    20
    0.06
    N(ケーブルなし)
    10
    1個
    5相ステッピングモータ高トルク
    2μm
    70
    30
    30
    0.06
    N(ケーブルなし)
    10
    1個
    5相ステッピングモータ高分解能
    1μm
    70
    30
    20
    0.06
    N(ケーブルなし)
    10
    1個
    5相ステッピングモータブレーキ付き
    2μm
    70
    30
    20
    0.06
    M(ブレーキ付用）
    10
    1個
    [αステップモータ] αステップモータ
    1μm
    70
    30
    20
    0.06
    P(αステップ用)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    76,000円
    ( 83,600円 )
    98日目
    79,000円
    ( 86,900円 )
    98日目
    77,000円
    ( 84,700円 )
    98日目
    166,000円
    ( 182,600円 )
    98日目
    144,000円
    ( 158,400円 )
    98日目
    82,000円
    ( 90,200円 )
    98日目
    85,000円
    ( 93,500円 )
    98日目
    83,000円
    ( 91,300円 )
    98日目
    172,000円
    ( 189,200円 )
    98日目
    150,000円
    ( 165,000円 )
    98日目
  • 1

    • 詳細情報

    基本情報

    【特長】高剛性・幅コンパクトで全長も省スペースな自動X軸ステージです。

    ご注意

    • 自動ステージ並びに専用のケーブル、周辺機器類はRoHS指令カテゴリ9「監視制御機器」に属し、2021年7月21日までフタル酸エステル使用制限の除外用途となります。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    技術情報

    納期・価格

    価格表

    ・下表の価格表は23年4月時点の情報になります。
    ・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
    型式￥基準単価
    TypeNo.モータ
    CFGMAPA
    XCV62076,00079,00077,000166,000144,000
    63082,00085,00083,000172,000150,000

    納期

    【自動】X軸 リニアボール:関連画像


    出荷日については、コチラをご覧ください。

    数量区分標準対応個別対応
    小口大口
    数 量1〜45
    出荷日通常お見積り
    表示数量超えはWOSにてご確認ください。

    概要・仕様

    仕様・概要

    ■モータ・ケーブル対応表
    使用できるケーブルはモータの機種によって異なります。
    モータケーブル
    対応表    		モータケーブル
    C,F,GN(なし)
    MAM
    PAP
    C, F, G用のケーブルはこちらのMSCB□を参照ください。
    ■最大速度
    モータ選択(mm/sec)
    C30
    F35
    G25
    MA25
    PA40
    お客様の使用条件により、速度・位置決め時間は異なりますのでご注意ください。
    弊社規定の参考値ですので、動作を保証するものではありません。
    ■共通仕様
    送りねじボールねじφ8、リード1
    ガイドリニアボールガイド
    分解能＊3Full2μm/パルス (1μm/パルス)＊4
    Half1μm/パルス (0.5μm/パルス)＊4
    微動(1/20分割時)0.1μm(0.05μm)
    繰り返し位置決め精度±0.5μm以内
    耐荷重98N
    ロストモーション1μm以内
    バックラッシ1μm以内
    真直度3μm以内
    平行度15μm以内
    運動の平行度10μm以内
    ＊3 一つのパルス信号に対するステージの移動量を指します。
    ＊4 （ ）内はモータオプションG（高分解能）選択時の数値です。
    ■電気仕様
    モ−タCFGMAPA
    標準高トルク高分解能ブレーキ付脱調レス
    モ−タタイプ5相ステッピングモータ 0.75A/相(オリエンタルモーター(株))αステップモータ
    ステップ角度0.72°0.72°0.36°0.72°0.36°(1000P/R設定時)
    コネクタ受信側適用コネクタHR10A－10P－12S(73)(ヒロセ電機(株))モータ側：5557－06P－210
    電磁ブレーキ側：5557－02P－210
    (MOLEX)    		43020-1000(MOLEX)
    センサリミットセンサ有
    原点センサマイクロフォトセンサ EE－SX4320(オムロン(株))
    近接原点センサ－
    電源電圧DC5～24V ±5％
    消費電流合計60mA以下
    制御出力NPNオープンコレクタ出力 DC30V以下 10mA以下
    残留電圧0.3V以下(負荷電流2mAの場合)
    出力ロジック検出(遮光)時: 出力トランジスタOFF(導通無し)
    上記以外のモータの電気仕様はこちらの電気仕様を参照ください。
    センサ型番EE－SX4134は生産終了となり、2018年11月より後続型番はEE－SX4320となります。

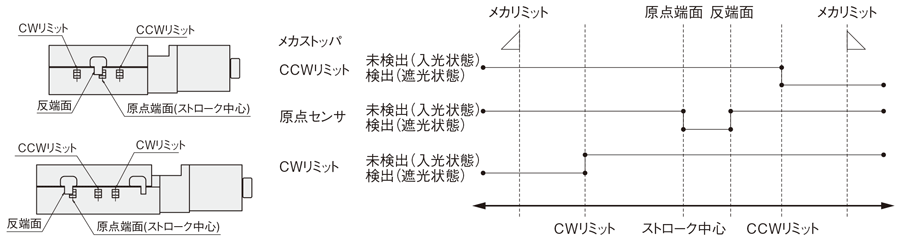

    ■タイミングチャート

    XCV620 XCV630 【自動】X軸 リニアボール:関連画像

    （単位：mm）

    CW方向【自動】X軸 リニアボール:関連画像CCW方向

     座標基準メカリミットCWリミット原点端面
    ストローク中心    		反端面CCWリミットメカリミット
    XCV620原点復帰11.510.50510.511.5
    XCV630原点復帰16.515.50515.516.5
    ・原点復帰とは、MSCTL102シリーズコントローラを使用しＴype4の原点復帰行を行うことを指します。
    ・座標は設計値となります。実際の寸法と±0.5mmの誤差があります。
    ■推奨の原点復帰方法（MSCTL102を使用した場合）
    Type3CCW方向へ検出し、ORG信号のCCWサイドの検出工程を行います。
    Type4CW方向へ検出し、ORG信号のCWサイドの検出工程を行います。
    Type9Type3の実行後、TIMING信号のCCWサイドの検出工程を行います。
    Type10Type４の実行後、TIMING信号のCWサイドの検出工程を行います。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
