定荷重ばね／定荷重ばね用取付ブラケット

カタログ |P.2-379

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（15件）

通常単価(税別): 1,320円～4,620円

税込単価: 1,452円～5,082円

【特長】・一定の曲率で曲げられた長尺の板ばねであり、直線に引き伸ばすときに生じ...

詳細情報を確認する

材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が34型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

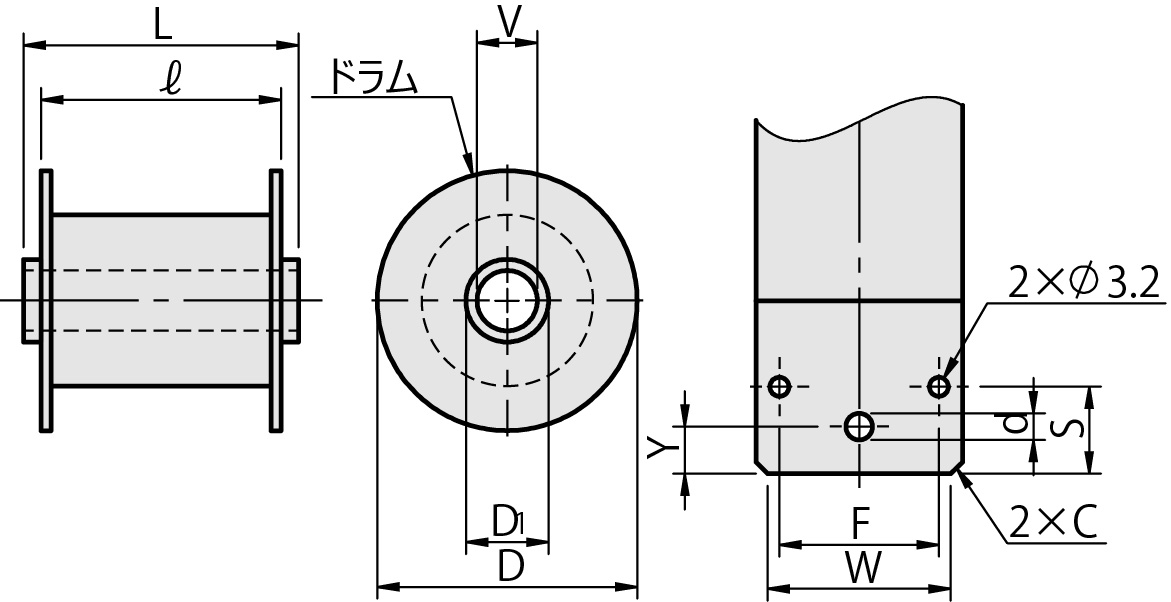

外形図

CFS（定荷重ばね）

[ ! ]定荷重ばねと取付ブラケットのセット品ではありません。

CFSB（定荷重ばね用取付ブラケット）

型番	[ M ]材質	[ S ]表面処理	[ M ]材質
型番	本体		ドラム
CFS0.1 CFS0.2 CFS5.2	SUS301EH	―	ポリエチレン
CFS3.5			ABS
上記以外			ポリプロピレン

[ ! ]SUS301EHに熱処理を施しているため、表面はテンパー色となっております。

[ M ]材質		[ S ]表面処理	[ A ]付属品
本体	シャフト	シャフト	[ A ]付属品
SUS430	SWCH相当	ニッケルメッキ	C型止め輪(SUS304)

規格表

型式

CFS2.4
CFSB2.4

定荷重ばね
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		最大ストローク	耐用回数	ばね板厚	副板厚	D	D₁	V	ℓ	L	W	d	Y	￥基準単価	￥スライド単価
Type	荷重(kgf)	最大ストローク	耐用回数	ばね板厚	副板厚	D	D₁	V	ℓ	L	W	d	Y	1〜19コ	20〜34	35〜100
CFS	0.1	500	50,000	0.1	1.0	26	8.2	5.2	17	18	10	3.2	5	1,340	920	790
	0.2	500	35,000	0.13		26	8.2	5.2	17	18	10	3.2	5	1,340	920	790
	0.4	1,000	37,000	0.13		34	13	10.2	25.6	27.6	20	4.5	8	1,760	1,280	1,100
	0.6	1,000	25,000	0.15		34	13		25.6	27.6	20			1,790	1,300	1,120
	0.8	1,500	25,000	0.15		34	14		30.6	32.6	25			1,930	1,440	1,230
	1.0	1,000	19,000	0.2		38			26.2	27.6	20			1,830	1,330	1,150
	1.2	1,500	34,000			44			40.6	42.6	35			2,210	1,650	1,420
	1.4	1,000	9,000			34	13		25.6	27.6	20			1,830	1,330	1,150
	1.8	1,500	9,000			34	14		30.6	32.6	25			2,080	1,550	1,330
	2.0	1,000	6,000	0.25		38			26.2	27.6	20			1,910	1,410	1,210
	2.2		8,000	0.3		44			25.6	27.6	20			1,930	1,440	1,230
	2.4		6,000	0.25		38			30.6	32.6	25			2,000	1,470	1,270
	2.6		9,000	0.3		44			30.6	32.6	25			2,080	1,550	1,330
	2.9		20,000		2.0	54	16		46	49	40	6.5		3,020	2,420	2,070
	3.2		8,000		1.0	44	14		35.6	37.6	30	4.5		2,240	1,690	1,450
	3.5		21,000		2.0	54	16		56	58	50	6.5		3,600	2,800	2,400
	3.9		8,000		1.0	44	14		40.6	42.6	35	4.5		2,380	1,810	1,560
	4.7		9,000		2.0	44	14		50.6	52.6	45	6.5		2,680	2,070	1,790
	5.2	1,500	6,000	0.45	1.0	60	16		37	40	30	4.5		2,870	2,230	1,900
	5.7	1,000	8,000	0.3	2.0	44	14		55.6	57.6	50	6.5		2,900	2,240	1,940

[ ! ]荷重の許容差は全て0〜＋15%となります。

[ ! ]耐用回数は参考値です。ご使用される環境や条件等により記載値と実際の耐用回数は異なる場合があります。
またストロークによる耐用回数の変化はございません。

[ ! ]2個並列使用の場合、荷重も2倍になります。
[ ! ]常温下(0～40度程度)での使用が前提の製品です。また、真空内での使用についてはデータのご用意がございません。

定荷重ばね用取付ブラケット
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ｔ	A	B	P₁	P₂	X	d	D	ℓ₁	ℓ₂	L	適用定荷重ばね			￥基準単価	￥スライド単価
Type	No.	ｔ	A	B	P₁	P₂	X	d	D	ℓ₁	ℓ₂	L	適用定荷重ばね			1〜19コ	20〜34	35〜100
CFSB	0.1	1.5	45	22.5	35	12.5	5	4.5	5	(24.9)	20.5	68.5	CFS0.1	CFS0.2		1,030	950	920
	0.4	2	55	27.5	43	15.5	6	5.5	10	(35)	30.4	89.4	CFS0.4	CFS0.6	CFS1.4	1,280	1,190	1,150
	0.8		55	27.5	43	15.5				(40)	35.4	94.4	CFS0.8	CFS1.8		1,280	1,190	1,150
	1.0		60	30	48	18				(35)	30.4	94.4	CFS1.0	CFS2.0		1,280	1,190	1,150
	1.2		65	32.5	53	20.5				(50)	45.4	114.4	CFS1.2	CFS3.9		1,530	1,420	1,380
	2.2		65	32.5	53	20.5				(35)	30.4	99.4	CFS2.2			1,530	1,420	1,380
	2.4		60	30	48	18				(40)	35.4	99.4	CFS2.4			1,280	1,270	1,260
	2.6		65	32.5	53	20.5				(40)	35.4	104.4	CFS2.6			1,530	1,420	1,380
	2.9		75	37.5	63	25.5				(56)	51.4	130.4	CFS2.9			1,530	1,420	1,380
	3.2		65	32.5	53	20.5				(45)	40.4	109.4	CFS3.2			1,530	1,420	1,380
	3.5		75	37.5	63	25.5				(65.4)	60.8	139.8	CFS3.5			1,530	1,420	1,380
	4.7		65	32.5	53	20.5				(60)	55.4	124.4	CFS4.7			1,530	1,420	1,380
	5.2	2.5	85	42.5	71	28.5	7	6.5		(47.4)	42.3	132.3	CFS5.2			1,790	1,670	1,610
	5.7	2	65	32.5	53	20.5	6	5.5		(65)	60.4	129.4	CFS5.7			1,530	1,420	1,380

型番リスト

表示件数

型番

種類

荷重

(kgf)

適用定荷重ばね

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

定荷重ばね	0.1	-	本体：SUS301EH\|ドラム：ポリエチレン	-	10	1個
定荷重ばね	0.2	-	本体：SUS301EH\|ドラム：ポリエチレン	-	10	1個
定荷重ばね	0.4	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	0.6	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	0.8	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	1.0	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	1.2	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	1.4	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	1.8	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	2.0	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	2.2	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	2.4	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	2.6	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	2.9	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	3.2	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	3.5	-	本体：SUS301EH\|ドラム：ABS	-	10	1個
定荷重ばね	3.9	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	4.7	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
定荷重ばね	5.2	-	本体：SUS301EH\|ドラム：ポリエチレン	-	10	1個
定荷重ばね	5.7	-	本体：SUS301EH\|ドラム：ポリプロピレン	-	10	1個
取付用ブラケット	-	CFS0.1,CFS0.2	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS0.4,CFS0.6,CFS1.4	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS0.8,CFS1.8	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS1.0,CFS2.0	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS1.2,CFS3.9	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS2.2	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS2.4	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS2.6	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS2.9	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS3.2	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS3.5	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS4.7	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS5.2	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個
取付用ブラケット	-	CFS5.7	本体：SUS430\|シャフト：SWCH相当\|C型止め輪：SUS304	シャフト：ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,720円 ( 1,892円 )	在庫品1日目当日出荷可能
1,720円 ( 1,892円 )	在庫品1日目当日出荷可能
2,260円 ( 2,486円 )	在庫品1日目当日出荷可能
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能
2,480円 ( 2,728円 )	在庫品1日目当日出荷可能
2,350円 ( 2,585円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
2,350円 ( 2,585円 )	在庫品1日目当日出荷可能
2,680円 ( 2,948円 )	在庫品1日目当日出荷可能
2,450円 ( 2,695円 )	在庫品1日目当日出荷可能
2,480円 ( 2,728円 )	在庫品1日目当日出荷可能
2,570円 ( 2,827円 )	在庫品1日目当日出荷可能
2,680円 ( 2,948円 )	在庫品1日目当日出荷可能
3,880円 ( 4,268円 )	在庫品1日目当日出荷可能
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,440円 ( 3,784円 )	在庫品1日目当日出荷可能
3,680円 ( 4,048円 )	在庫品1日目当日出荷可能
3,720円 ( 4,092円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能
1,970円 ( 2,167円 )	在庫品1日目当日出荷可能

基本情報

【特長】・一定の曲率で曲げられた長尺の板ばねであり、直線に引き伸ばすときに生じる戻り力（荷重）はストロークにかかわらず一定です。・最大荷重に達した後は、ストロークをいくら伸ばしても荷重は一定です。（ドラムが約1/2回転してはじめて最大出力に達します）

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	１～100	101～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

基本情報

【特長】

一定の曲率で曲げられた長尺の板ばねであり、直線に引き伸ばすときに
生じる戻り力（荷重）はストロークにかかわらず一定です。
最大荷重に達した後は、ストロークをいくら伸ばしても荷重は一定です。
（ドラムが約1/2回転してはじめて最大出力に達します）

仕様・概要

【使用方法】

1．	ドラムにシャフトを通したものを片端とし、副板を他端として
	使用します。副板の取付穴を利用し、ビスで取付けます。
2．	本体を固定し、副板を引き出す（図1）か、副板を固定し
	本体を引き出して（図2）ご使用ください。

【使用上の注意】

1．	ばねはドラムに巻きつけてありますが、ばねの内端は
	ドラムに固定されていません。従って規定ストローク以上に
	引き出すと、ばね部がドラムから外れて危険です。
2．	荷重はご希望の値に丁度よいものがない場合、一段高い
	ものを選び、相手荷重の方にバランスウェイトを足すなどして
	調整してください。

3．	耐用回数は規格表のとおりです。伸縮（往復）を1回として示します。耐用回数をこえると、
	荷重が低下し、ばね表面に部分的な亀裂が入ります。
	その状態で使用を続けますと危険です。対で使用している場合は他方も寿命に達して
	いるので、同時に交換してください。
	また、上記の耐用回数はあくまで参考値となります。ご使用される環境や条件等により
	記載値と実際の耐用回数は異なる場合があります。
4．	セッチング（全ストロークを5～10回往復させる”ならし作動”）を行った後に安定した荷重に
	なります。セッチング前は荷重が高い場合があります。

【取付上の注意】

1．	ばね部が他の構造物に接触しないようにしてください。
2．	ばねの引き出し方向は、軸方向に対して垂直になるようにしてください。
3．	収縮時に副板がばね部に接触しないようにしてください。
4．	常にばね部が水平に引き出されるように設置し、歪み（折れ）が生じないようにしてください。
5．	ドラムとシャフトがスムーズに回転しない場合、ばね部に無理な力が加わり、劣化につながります。
6．	ブラケットを使用する場合、図3のように上方向から引き出してご使用ください。図4のように
	下方向から引き出すように使用すると、ばね部がブラケットの設置面と接触する場合があります。
	また、ばね部がゴミ等の異物を巻き込むと劣化につながります。

7．	アイドラー等でばねの進行方向をn回転換させる場合、ばねの変形回数が増えるため、耐用回数はおおよそ1/(n+1)倍に低下します。特に、大きな角度で方向転換する場合や、ばねの同一箇所に繰り返し応力が集中するような条件では、さらに寿命が短くなる可能性があります。
8．	アイドラー等でばねを方向転換する場合、図5のように設計してください。

ばねの外径≦アイドラー外径
（図5）

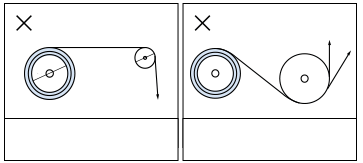

9．	アイドラー等でばねを方向転換する場合、図6、図7のように使用すると早期破損につながる恐れがあります。

ばねの外径＞アイドラー外径
（図6）

ばね巻き取り方向と逆に転換
（図7）

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
低頭ショルダーボルト高強度ステンレスタイプ　-軸公差ｇ6-
ステンレス材でありながら強度区分A2-90、SCM435と同等の強度があります。
ミスミ
スプレーノズル　扇状型　NZRVFU□
扇状にスプレー可能なスプレーノズルです。広角・狭角タイプの二種類がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
