空気加熱用フィン付ヒータ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
| MAHU(U型)(100V,200V/単相) | MAHM(M型)(100V,200V/単相) |
 |  |
| [ ! ]ブッシュはアルゴン溶接（全周） | [ ! ]ブッシュはアルゴン溶接（全周） |
| MAHS(S型)(200V/単相) | |
 | |
| [ ! ]最高使用温度：160℃ | |
.gif){kind=icon}
TOPに戻る| 部品 | [ M ]材質 | 最高使用温度 |
| ヒータエレメント | SUS304 | 160℃ （空気温度） |
| ブッシュ | SUS304 |
| 部品 | [ M ]材質 |
| パッキン（U型・M型のみ） | ノンアスベスト |
| 平ワッシャ | SUS304 |
| ナット | SUS304 |
| S型取付ブッシュ（S型のみ）(2個) | 硝子 |
| S型取付ブラケット（S型のみ）(2個) | 硝子 |
規格表
| 型式 |
| MAHU4 |
.gif){kind=icon}
TOPに戻る・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L | W (電力) | V (電圧) | 電力密度 (W/cm2) | ￥基準単価 | |
| Type | No. | |||||
| MAHU | 1 | 200 | 500 | 100 | 4.0 | 5,520 |
| 2 | 270 | 1000 | 200 | 5.5 | ||
| 3 | 400 | 1500 | ||||
| 4 | 510 | 2000 | 5,860 | |||
| MAHM | 1 | 200 | 500 | 100 | 2.0 | 6,370 |
| 2 | 250 | 1000 | 200 | 3.0 | ||
| 3 | 280 | 1500 | 4.0 | |||
| 4 | 330 | 2000 | 4.5 | 6,800 | ||
| MAHS | 1 | 330 | 500 | 200 | 3.9 | 4,730 |
| 2 | 420 | 667 | 4.1 | |||
| 3 | 500 | 833 | 4.2 | |||
| 4 | 590 | 1000 | 4.3 | 5,670 | ||
[ ! ]電源接続に際し極性はありません。
[ ! ]空気加熱用ヒータの概要・選定方法は>>こちらをご参照ください。

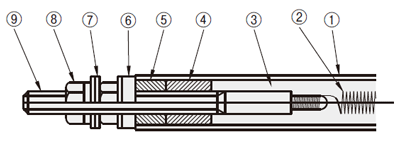

基本構造
●最高使用温度は160℃です（空気温度）。
② 発熱体（ニクロム線）
③ 絶縁パウダー（マグネシア）
④ 絶縁シール材
⑤ 端子部シール絶縁体
⑦ ワッシャ
⑧ ナット
⑨ 端子
取付方法
●S型フィン付ヒータ（固定タイプ）の取付
① ヒータ取付位置を決めφ21の穴を開けます。
② ヒータ端面にブッシュを入れ、取付穴に挿入し、ナットを固定します。（図1）
③ もう一方のヒータ端面にブッシュを入れ、取付穴に挿入しナットを固定します。（図2)
④ 結線方法 両端子に電線を接続します。（図3）
●U型・M型・S型フィン付ヒータの取付

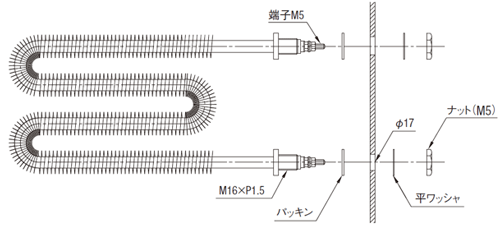

① ヒータ取付板にヒータ取付穴（φ17）を開け、ヒータを取付けます。
各種フィン付ヒータのピッチに合わせて開けてください。

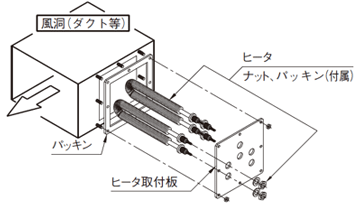

② 付属のワッシャとパッキンをねじ部に挿入し取付穴に差し込みます。
ヒータ取付板の外側から付属のナットでヒータを固定します。（図4）
（図4）
（図5）④ 結線方法 端子2ヶ所に電線を接続します。（図6）
※締め付け後は、空気漏れがないことを確認してください。
端子が2つのヒータは単相となりますので、電流値（I）は
となります。
（例）100V、500Wのヒータの場合、
使用上の注意
[ ! ]配線端子の接続は、接触状態に注意して確実に行ってください。
[ ! ]定格電圧（V）以上での使用はしないでください。
[ ! ]ヒータを非加熱物から外す際は必ず、電源を切ってください。また、電源を切った後、すぐにヒータには触れないでください。
[ ! ]安全にお使い頂くために、温度調節コントローラをご使用ください。
[ ! ]ヒータは加熱によりわずかに膨張します。取付部から端面までは余裕を持たせてご設計ください。

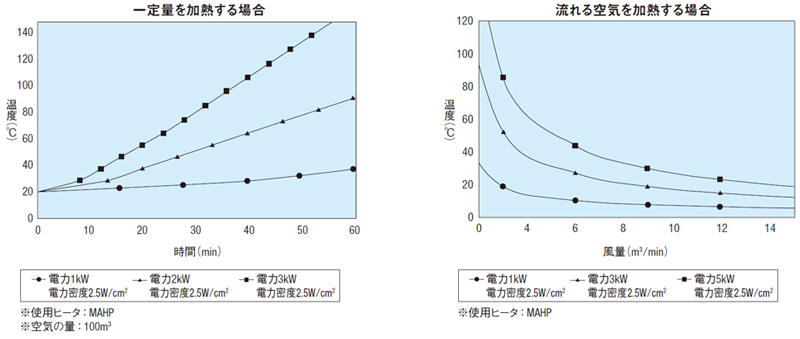

選定方法
効率は、保温、断熱、ヒータの配置等によって異なるため、正確に
算出することは難しいですが、一般的に0.2～0.5が適当です。
例1） 5m3の空気を120℃にする場合
（気温が20℃で設定温度までの上昇時間を60分とする。）
（図7）
一定量を加熱する場合
（室や炉を加熱）
H
F
ヒータ
ファン
効率は、保温、断熱、ヒータの配置等によって異なるため、正確に
算出することは難しいですが、一般的に0.2～0.5が適当です。
例2） 2Nm3/minで流れる空気を70℃にする場合
（気温を20℃とする。）
＊下記計算例、分単位（min）を時間単位（hr）に換算。2Nm3/min×60分＝120Nm3/hr
（図8）
流れる空気を加熱する場合
（熱風発生器等）
H
F
ヒータ
ファン
| 物質 | 比重（kg/m3） | 比熱（kcal/kg℃） |
| 空気 | 1.16 | 0.24 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,640円 ( 8,404円 ) | 5日目 |
7,640円 ( 8,404円 ) | 5日目 |
7,640円 ( 8,404円 ) | 5日目 |
8,160円 ( 8,976円 ) | 5日目 |
5,680円 ( 6,248円 ) | 5日目 |
5,680円 ( 6,248円 ) | 5日目 |
5,680円 ( 6,248円 ) | 5日目 |
6,800円 ( 7,480円 ) | 5日目 |
6,620円 ( 7,282円 ) | 5日目 |
6,620円 ( 7,282円 ) | 5日目 |
6,620円 ( 7,282円 ) | 5日目 |
7,030円 ( 7,733円 ) | 5日目 |
詳細情報
基本情報
空気加熱用フィン付ヒータになります。【材質】 エレメント ：SUS304 ブッシュ ：SUS304
