ミスミ

同時研磨スペーサ

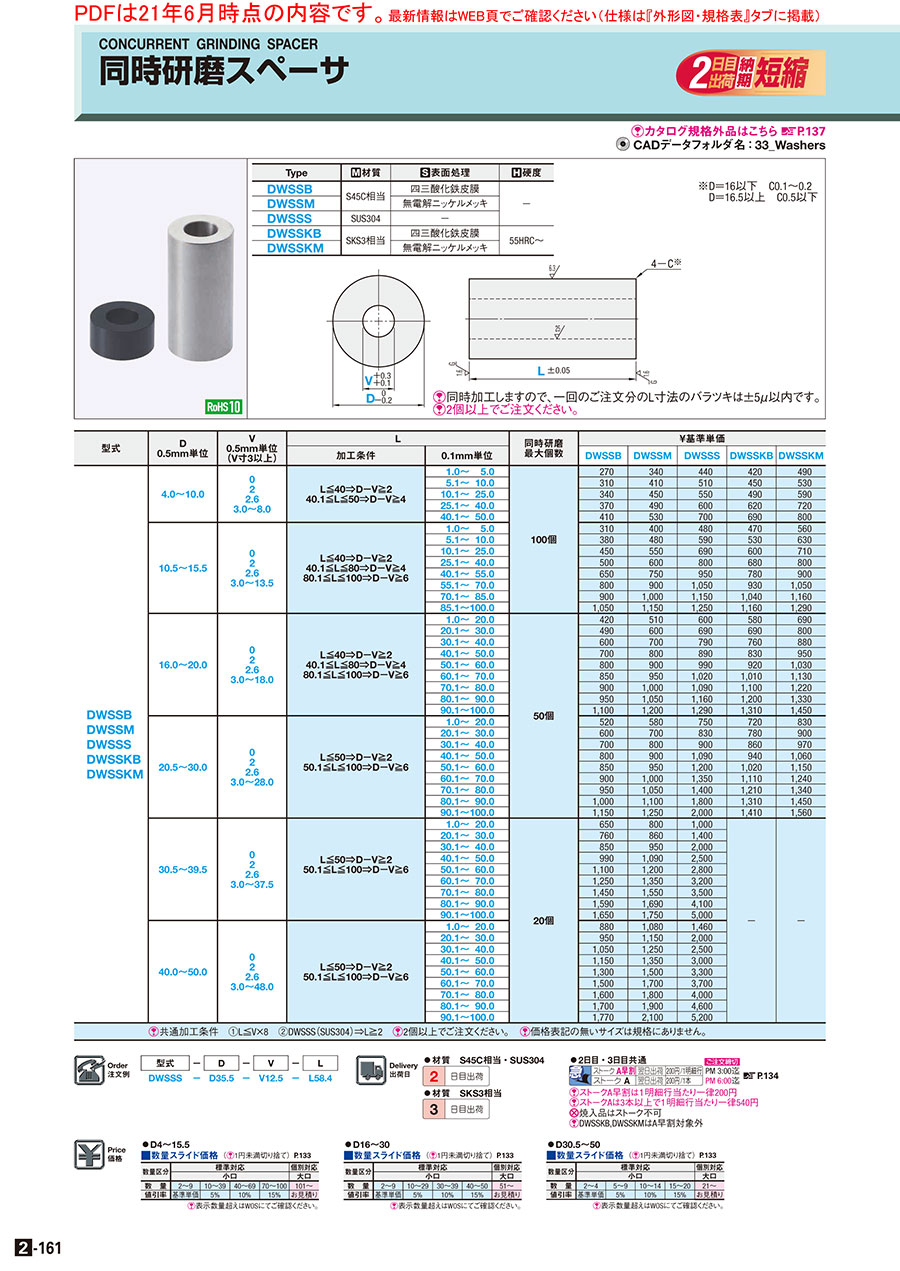

カタログ |P.2-161

規格変更
納期短縮

4.5

平均満足度4.5

この商品のレビューをみる（36件）

この商品のFAQをみる（2件）

通常単価(税別): -

税込単価: -

1回のご注文分の高さバラツキを抑えたスペーサです。2個以上でご注文下さい。

詳細情報を確認する

形状
ストレート
内径タイプ
ストレート
外径公差
0～-0.2
内径公差
+0.3～+0.1
厚み・長さ公差
±0.05
販売形態
単品販売
寸法指定方法
寸法指定タイプ
精度
精密級
材質証明書
対象

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が751型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

＊D=16以下　C0.1～0.2　D=16.5以上　C0.5以下
[ ! ]同時加工しますので、1回のご注文分のＬ寸法のバラツキは±5μ以内です。
[ ! ]2個以上でご注文ください。

Type	[ M ]材質	[ S ]表面処理	[ H ]硬度
DWSSB	S45C相当	四三酸化鉄皮膜	−
DWSSM	S45C相当	無電解ニッケルメッキ
DWSSS	SUS304	−
DWSSKB	SKS3相当	四三酸化鉄皮膜	55HRC～
DWSSKM	SKS3相当	無電解ニッケルメッキ	55HRC～

規格表

型式	−	D	−	V	−	L
DWSSS	−	D35.5	−	V12.5	−	L58.4

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	D 0.5mm単位	V 0.5mm単位 (V寸3以上)	L		同時研磨最大個数	￥基準単価
型式	D 0.5mm単位	V 0.5mm単位 (V寸3以上)	加工条件	0.1mm単位	同時研磨最大個数	DWSSB	DWSSM	DWSSS	DWSSKB	DWSSKM
DWSSB DWSSM DWSSS DWSSKB DWSSKM	4.0～10.0	0 2 2.6 3.0～8.0	L≦40⇒D−V≧2 40.1≦L≦50⇒D−V≧4	1.0〜 5.0	100個	280	360	460	440	510
				5.1〜 10.0		330	430	540	470	560
				10.1〜 25.0		360	470	580	510	620
				25.1〜 40.0		390	510	630	650	760
				40.1〜 50.0		430	560	740	720	840
	10.5～15.5	0 2 2.6 3.0～13.5	L≦40⇒D−V≧2 40.1≦L≦80⇒D−V≧4 80.1≦L≦100⇒D−V≧6	1.0〜 5.0		330	420	500	490	590
				5.1〜 10.0		400	500	620	560	660
				10.1〜 25.0		470	580	720	630	750
				25.1〜 40.0		530	630	840	710	840
				40.1〜 55.0		680	790	1,000	820	950
				55.1〜 70.0		840	950	1,100	980	1,100
				70.1〜 85.0		950	1,050	1,210	1,090	1,220
				85.1〜 100.0		1,100	1,210	1,310	1,220	1,350
	16.0～20.0	0 2 2.6 3.0～18.0	L≦40⇒D−V≧2 40.1≦L≦80⇒D−V≧4 80.1≦L≦100⇒D−V≧6	1.0〜 20.0	50個	440	540	630	610	720
				20.1〜 30.0		510	630	720	720	840
				30.1〜 40.0		630	740	830	800	920
				40.1〜 50.0		740	840	930	870	1,000
				50.1〜 60.0		840	950	1,040	970	1,080
				60.1〜 70.0		890	1,000	1,070	1,060	1,190
				70.1〜 80.0		950	1,050	1,140	1,160	1,280
				80.1〜 90.0		1,000	1,100	1,220	1,260	1,400
				90.1〜 100.0		1,160	1,260	1,350	1,380	1,520
	20.5～30.0	0 2 2.6 3.0～28.0	L≦50⇒D−V≧2 50.1≦L≦100⇒D−V≧6	1.0〜 20.0		550	610	790	760	870
				20.1〜 30.0		630	740	870	820	950
				30.1〜 40.0		740	840	950	900	1,020
				40.1〜 50.0		840	950	1,140	990	1,110
				50.1〜 60.0		890	1,000	1,260	1,070	1,210
				60.1〜 70.0		950	1,050	1,420	1,170	1,300
				70.1〜 80.0		1,000	1,100	1,470	1,270	1,410
				80.1〜 90.0		1,050	1,160	1,890	1,380	1,520
				90.1〜 100.0		1,210	1,310	2,100	1,480	1,640
	30.5～39.5	0 2 2.6 3.0～37.5	L≦50⇒D−V≧2 50.1≦L≦100⇒D−V≧6	1.0〜 20.0	20個	680	840	1,050	−	−
				20.1〜 30.0		800	900	1,470
				30.1〜 40.0		890	1,000	2,100
				40.1〜 50.0		1,040	1,140	2,630
				50.1〜 60.0		1,160	1,260	2,940
				60.1〜 70.0		1,310	1,420	3,360
				70.1〜 80.0		1,520	1,630	3,680
				80.1〜 90.0		1,670	1,770	4,310
				90.1〜 100.0		1,730	1,840	5,250
	40.0～50.0	0 2 2.6 3.0～48.0	L≦50⇒D−V≧2 50.1≦L≦100⇒D−V≧6	1.0〜 20.0		920	1,130	1,530
				20.1〜 30.0		1,000	1,210	2,100
				30.1〜 40.0		1,100	1,310	2,630
				40.1〜 50.0		1,210	1,420	3,150
				50.1〜 60.0		1,370	1,580	3,470
				60.1〜 70.0		1,580	1,790	3,890
				70.1〜 80.0		1,680	1,890	4,200
				80.1〜 90.0		1,790	2,000	4,830
				90.1〜100.0		1,860	2,210	5,460
[ ! ]共通加工条件　①L≦V×8　②DWSSS(SUS304)⇒L≧2　[ ! ]2個以上でご注文ください。　[ ! ]価格表記の無いサイズは規格にありません。

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数

...

型番

DWSSB-D4-V[0,2]-L[1-16/0.1]

DWSSB-D4.5-V[0,2]-L[1-20/0.1]

DWSSB-D5-V[0,2,2.6,3]-L[1-24/0.1]

DWSSB-D5.5-V[0,2,2.6,3,3.5]-L[1-28/0.1]

DWSSB-D6-V[0,2,2.6]-L[1-32/0.1]

DWSSB-D6-V[3-4/0.5]-L[1-32/0.1]

DWSSB-D6.5-V[0,2,2.6]-L[1-36/0.1]

DWSSB-D6.5-V[3-4.5/0.5]-L[1-36/0.1]

DWSSB-D7-V[0,2,2.6]-L[1-40/0.1]

DWSSB-D7-V[3-5/0.5]-L[1-40/0.1]

DWSSB-D7.5-V[0,2,2.6]-L[1-44/0.1]

DWSSB-D7.5-V[3-5.5/0.5]-L[1-44/0.1]

DWSSB-D8-V[0,2,2.6]-L[1-48/0.1]

DWSSB-D8-V[3-6/0.5]-L[1-48/0.1]

DWSSB-D8.5-V[0,2,2.6]-L[1-50/0.1]

DWSSB-D8.5-V[3-6.5/0.5]-L[1-50/0.1]

DWSSB-D9-V[0,2,2.6]-L[1-50/0.1]

DWSSB-D9-V[3-7/0.5]-L[1-50/0.1]

DWSSB-D9.5-V[0,2,2.6]-L[1-50/0.1]

DWSSB-D9.5-V[3-7.5/0.5]-L[1-50/0.1]

DWSSB-D10-V[0,2,2.6]-L[1-50/0.1]

DWSSB-D10-V[3-8/0.5]-L[1-50/0.1]

DWSSB-D10.5-V[0,2,2.6]-L[1-68/0.1]

DWSSB-D10.5-V[3-8.5/0.5]-L[1-68/0.1]

DWSSB-D11-V[0,2,2.6]-L[1-72/0.1]

DWSSB-D11-V[3-9/0.5]-L[1-72/0.1]

DWSSB-D11.5-V[0,2,2.6]-L[1-76/0.1]

DWSSB-D11.5-V[3-9.5/0.5]-L[1-76/0.1]

DWSSB-D12-V[0,2,2.6]-L[1-80/0.1]

DWSSB-D12-V[3-10/0.5]-L[1-80/0.1]

DWSSB-D12.5-V[0,2,2.6]-L[1-84/0.1]

DWSSB-D12.5-V[3-10.5/0.5]-L[1-84/0.1]

DWSSB-D13-V[0,2,2.6]-L[1-88/0.1]

DWSSB-D13-V[3-11/0.5]-L[1-88/0.1]

DWSSB-D13.5-V[0,2,2.6]-L[1-92/0.1]

DWSSB-D13.5-V[3-11.5/0.5]-L[1-92/0.1]

DWSSB-D14-V[0,2,2.6]-L[1-96/0.1]

DWSSB-D14-V[3-12/0.5]-L[1-96/0.1]

DWSSB-D14.5-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D14.5-V[3-12.5/0.5]-L[1-100/0.1]

DWSSB-D15-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D15-V[3-13/0.5]-L[1-100/0.1]

DWSSB-D15.5-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D15.5-V[3-13.5/0.5]-L[1-100/0.1]

DWSSB-D16-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D16-V[3-14/0.5]-L[1-100/0.1]

DWSSB-D16.5-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D16.5-V[3-14.5/0.5]-L[1-100/0.1]

DWSSB-D17-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D17-V[3-15/0.5]-L[1-100/0.1]

DWSSB-D17.5-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D17.5-V[3-15.5/0.5]-L[1-100/0.1]

DWSSB-D18-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D18-V[3-16/0.5]-L[1-100/0.1]

DWSSB-D18.5-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D18.5-V[3-16.5/0.5]-L[1-100/0.1]

DWSSB-D19-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D19-V[3-17/0.5]-L[1-100/0.1]

DWSSB-D19.5-V[0,2,2.6]-L[1-100/0.1]

DWSSB-D19.5-V[3-17.5/0.5]-L[1-100/0.1]

特性・用途

外径 D

(mm)

内径 V

(mm)

厚さ・長さ

(mm)

材質

詳細材質

表面処理

硬度

(HRC)

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

該当なし	4	0 ～ 2	1 ～ 16	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	4.5	0 ～ 2	1 ～ 20	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	5	0 ～ 3	1 ～ 24	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	5.5	0 ～ 3.5	1 ～ 28	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	6	0 ～ 2.6	1 ～ 32	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	6	3 ～ 4	1 ～ 32	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	6.5	0 ～ 2.6	1 ～ 36	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	6.5	3 ～ 4.5	1 ～ 36	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	7	0 ～ 2.6	1 ～ 40	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	7	3 ～ 5	1 ～ 40	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	7.5	0 ～ 2.6	1 ～ 44	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	7.5	3 ～ 5.5	1 ～ 44	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	8	0 ～ 2.6	1 ～ 48	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	8	3 ～ 6	1 ～ 48	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	8.5	0 ～ 2.6	1 ～ 50	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	8.5	3 ～ 6.5	1 ～ 50	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	9.0	0 ～ 2.6	1 ～ 50	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	9.0	3 ～ 7	1 ～ 50	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	9.5	0 ～ 2.6	1 ～ 50	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	9.5	3 ～ 7.5	1 ～ 50	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	10	0 ～ 2.6	1 ～ 50	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	10	3 ～ 8	1 ～ 50	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	10.5	0 ～ 2.6	1 ～ 68	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	10.5	3 ～ 8.5	1 ～ 68	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	11	0 ～ 2.6	1 ～ 72	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	11	3 ～ 9	1 ～ 72	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	11.5	0 ～ 2.6	1 ～ 76	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	11.5	3 ～ 9.5	1 ～ 76	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	12	0 ～ 2.6	1 ～ 80	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	12	3 ～ 10	1 ～ 80	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	12.5	0 ～ 2.6	1 ～ 84	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	12.5	3 ～ 10.5	1 ～ 84	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	13	0 ～ 2.6	1 ～ 88	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	13	3 ～ 11	1 ～ 88	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	13.5	0 ～ 2.6	1 ～ 92	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	13.5	3 ～ 11.5	1 ～ 92	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	14	0 ～ 2.6	1 ～ 96	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	14	3 ～ 12	1 ～ 96	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	14.5	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	14.5	3 ～ 12.5	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	15	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	15	3 ～ 13	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	15.5	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	15.5	3 ～ 13.5	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	16	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	16	3 ～ 14	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	16.5	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	16.5	3 ～ 14.5	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	17	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	17	3 ～ 15	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	17.5	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	17.5	3 ～ 15.5	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	18	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	18	3 ～ 16	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	18.5	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	18.5	3 ～ 16.5	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	19	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	19	3 ～ 17	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	19.5	0 ～ 2.6	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個
該当なし	19.5	3 ～ 17.5	1 ～ 100	[鉄] S45C相当	S45C相当	四三酸化鉄皮膜	焼入なし	S45C相当	四三酸化鉄皮膜	10	2個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

基本情報
納期・価格

基本情報

1回のご注文分の高さバラツキを抑えたスペーサです。2個以上でご注文下さい。

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

◦D4〜15.5
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	2〜9	10〜39	40〜69	70〜100	101～
値引率	基準単価	5%	10%	20%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。◦D16〜30
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	2〜9	10〜29	30〜39	40〜50	51～
値引率	基準単価	5%	10%	20%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。◦D30.5〜50

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	2〜4	5〜9	10〜14	15〜20	21～
値引率	基準単価	5%	10%	20%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●材質　S45C相当・SUS304

日目出荷

●材質　SKS3相当

日目出荷

●2日目・3日目共通

				ご注文締切
急	ストークA早割	翌日出荷	200円/1明細行	PM 3:00迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークA早割は１明細行当たり一律200円
[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ NG ]焼入品はストーク不可
[ ! ]DWSSKB,DWSSKMはA早割対象外

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級・精密級
外径・内径・厚さの金属ワッシャをバリエーションを豊富にご用意しています。
ミスミ
金属ワッシャ　－並級／精密級　寸法フリー指定タイプ－
アルミ合金の表面処理無しを選択できます。ご利用シーンに合わせて外径・内径・厚さをご指定可能です。
ミスミ
金属カラー　　並級・精密級
外径・内径・厚さの金属カラーをバリエーションを豊富にご用意しています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

同時研磨スペーサのレビュー

4.5平均満足度：4.536件のレビュー

星5
67%
星4
28%
星3
0%
星2
6%
星1
0%

治具の丈決め

満足度：4.02017/09/22

研磨品が欲しい時は１個だけ欲しい場合でもいこちらを利用しており、大変有難いです。しかし外径６０があればもっと有難いです...もっと読む

3人が参考にしています。

プーリのズレ防止

満足度：5.02016/09/24

同精度のカラーをこの価格で購入出来るのはいいと思う。同一カラーを別の場所で仕様する場合でも、通常のカラーを各1個購入...もっと読む

2人が参考にしています。

機械の固定用金具

満足度：5.02019/08/28

機械の固定用金具として位置合わせのために使いました、材質や寸法が選べるためとても助かります。

1人が参考にしています。

ちょっとした部品が欲しい時。

満足度：5.02017/09/22

欲しい部品があると、まずミスミ規格品で探します。　無い時は図面を書いて、取引してる加工会社へ見積依頼します。　ミスミ規格...もっと読む

1人が参考にしています。

位置決め

満足度：4.02022/11/04

低価格で短納期で納めていただき急な用途にも対応していただけていつも助かっています

0人が参考にしています。

36件全て見る

よくあるご質問（FAQ）

Q1個だけ欲しいのですが

同時加工しますので2個以上でご注文ください

Q同時研磨スペーサ―と金属カラーは何が違うのですか

形状は同じですが、一回のご注文分の長さ(L寸)のバラツキを±5μ㎜以内にしております

この商品を見た人は、こんな商品も見ています

	今見ている商品同時研磨スペーサ	【クリーン洗浄品】同時研磨スペーサ	【クリーン洗浄品】長穴ワッシャ	【クリーン洗浄品】金属ワッシャ　Ｔ寸選択タイプ　並級・精密級	【クリーン洗浄品】金属ワッシャ　－皿ボルト用タイプ－	黄銅スペーサー（中空四角）/CQB-E
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	廣杉計器
通常価格	-	-	-	-	-	24円 -
通常出荷日	2日目〜	5日目〜	3日目	3日目〜	3日目〜	在庫品1日目〜
形状	ストレート	ストレート	-	ストレート	ストレート	角タイプ
内径タイプ	ストレート	ストレート	長穴・切欠き	ストレート	皿ボルト	ストレート
外径公差	0～-0.2	0～-0.2	0～-0.2	0～-0.2	0～-0.2	指定なし
内径公差	+0.3～+0.1	+0.3～+0.1	+0.3～+0.1	+0.3～+0.1	+0.3～+0.1	±0.15
厚み・長さ公差	±0.05	±0.05	±0.1	-	±0.1	±0.1

この商品に関連するミスミユニット事例その他の事例を探す

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

特性・用途

外径 D(mm)

内径 V(mm)

厚さ・長さ(mm)

材質

詳細材質

表面処理

硬度(HRC)

タイプ

CAD

出荷日

同時研磨スペーサ

ご注意

外形図・規格表

外形図

規格表

関連リンク

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

カタログ

商品担当おすすめ

よくあるご質問（FAQ）

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例その他の事例を探す

技術サポート窓口

chemSHERPA

この商品に関連するミスミユニット事例その他の事例を探す
