ミスミ

小径玉軸受　両シールド形（海外製）

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 90円～190円

税込単価: 99円～209円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】小径玉軸受　両シールド形　軽荷重タイプ

4.5

通常価格(税別)： 79円 (税込価格：87円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応小径玉軸受両シールド形軽荷重・低速回転タイプ

通常価格(税別)： 100円 (税込価格：110円)

通常出荷日：在庫品1日目

日本製の品質にそん色ない海外製ベアリングです。数量をまとめて使用する際にご利用...

詳細情報を確認する

環境対応
RoHS非対応
特性・用途
該当なし
軌道輪形状
玉
シールド素材・形状
両シールド形
内外輪材質
SUJ2
外輪タイプ
フラット
精度(JIS)
等級0
荷重方向
ラジアル
転動体材質
SUJ2
軌道輪列数
単列
サイズ規格
メートル系

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が14型番あります。

外形図・規格表
型番リスト
詳細情報

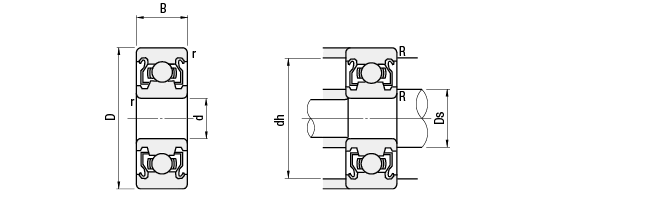

外形図・規格表

C6□□ZZ

（取付関係図）

軸受精度　JIS B 1514 0級

[ M ]材質 SUJ2

規格表

型式

C608ZZ

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	d	D	B	r (min)	基本定格荷重		許容回転数 rpm (参考)	取付関係寸法			質量 (g) (参考)	￥基準単価
型式	d	D	B	r (min)	Cr(動)N	Cor(静)N	許容回転数 rpm (参考)	Ds (min)	dh (max)	R (max)	質量 (g) (参考)	￥基準単価
C693ZZ	3	8	4	0.15	560	180	54000	4.2	6.8	0.15	0.61	180
C694ZZ	4	11	4	0.15	715	276	45000	5.2	9.8	0.15	2	170
C624ZZ	4	13	5	0.2	1310	490	42000	5.6	11.4	0.2	3.5	170
C685ZZ	5	11	5	0.15	715	282	43000	6.2	9.8	0.15	1.1	180
C695ZZ		13	4	0.2	1080	430	40000	6.6	11.4	0.2	2.4	170
C625ZZ		16	5	0.3	1760	680	37000	7	14	0.3	4.8	90
C686ZZ	6	13		0.15	1080	440	39000	7	11.8	0.15	1.9	160
C696ZZ		15		0.2	1350	530	37000	7.6	13.4	0.2	3.8	150
C606ZZ		17	6	0.3	2190	865	35000	8	15	0.3	6	90
C626ZZ		19	6	0.3	2340	885	34000	8	17	0.3	8.1	90
C688ZZ	8	16	5	0.2	1610	715	35000	9.6	14.4	0.2	3.1	160
C698ZZ		19	6	0.3	1990	865	33000	10	17	0.3	7.3	190
C608ZZ		22	7		3300	1370	32000		20		12	90
C628ZZ		24	8		4000	1590	31000		22		17	90

[ ! ]kgf＝N×0.101972

型番リスト

表示件数

型番

内径 d

(φ)

外径 D

(φ)

幅 B(または T)

(mm)

基本定格荷重 Cr(動)

(N)

許容回転数

(rpm)

基本定格荷重 Cor(静)

(N)

最小発注数量

6	17	6	2190	35000	865	1個
8	22	7	3300	32000	1370	1個
4	13	5	1310	42000	490	1個
5	16	5	1760	37000	680	1個
6	19	6	2340	34000	885	1個
8	24	8	4000	31000	1590	1個
5	11	5	715	43000	282	1個
6	13	5	1080	39000	440	1個
8	16	5	1610	35000	715	1個
3	8	4	560	54000	180	1個
4	11	4	715	45000	276	1個
5	13	4	1080	40000	430	1個
6	15	5	1350	37000	530	1個
8	19	6	1990	33000	865	1個

通常単価(税別) (税込単価)	通常出荷日

90円 ( 99円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能
90円 ( 99円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
160円 ( 176円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
150円 ( 165円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能

基本情報

日本製の品質にそん色ない海外製ベアリングです。数量をまとめて使用する際にご利用下さい

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て） P.89

数量	1〜30	31〜100	101〜500	501〜1000
値引率	基準単価	15％	20％	30％

[ ! ]表示数量超えはお見積り

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、コチラをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
