メカニカル部品技術窓口

絞り込み条件

未確定：候補が6型番あります。

仕様
~mm
カラー材質
~mm
- 6ナイロン
- SS400
タイプ
~mm
- HFROLL
- HFROLLM
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

アルミフレーム用ローラ

カタログ |P.2-821

3.5

平均満足度3.5

この商品のレビューをみる（8件）

通常単価(税別): 334円～1,436円

税込単価: 367円～1,580円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コンベアローラ軸キャッチ

通常価格(税別)： 434円 (税込価格：477円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

すべりカバー

通常価格(税別)： 2,003円 (税込価格：2,203円)

通常出荷日：2 日目

アルミフレーム上下面に取り付け可能なローラです。5～8シリーズ対応。

詳細情報を確認する

種類
アルミフレーム用ローラ
材質
6ナイロン
材質証明書
対象

ご注意

8・8-45シリーズにおける組み上がり時の幅寸法は30mmとなります。詳細は規格表の[ ! ]部分ご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が6型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HFROLL（付属カラー：6ナイロン）
HFROLLM（付属カラー：SS400）

付属カラー

アルミフレーム用ローラ:関連画像

Type	[ M ]材質
	ローラ	付属カラー
HFROLL	6ナイロン	6ナイロン
HFROLLM		SS400・ユニクロメッキ

規格表

型式

HFROLL6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		対応フレーム (シリーズ)	H	D	T	t₁	t₂	d₁	d₂	色	ベアリング	付属品						耐荷重 N (kgf)	質量（ｇ）	HFROLL		HFROLLM
Type	No.											カラー					個数			￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
												L	t₃	D₂	d₄	d₅				1〜9コ	10〜120	1〜9コ	10〜120
HFROLL HFROLLM	5	5シリーズ	6	24	15	4	5	29	9.2	黒	無	16.5	1.5	9	6.2	13	1	49(5)	10	705	669	714	682
	6	6シリーズ	7.8		20.8	5	8					22.3						98(10)	15	320	304	554	533
	8	8・8－45シリーズ	9.8	26	27.8	8	10	39.5	10		有	13.4	1.6	10		14	2	147(15)	30	1,170	1,112	1,374	1,235

[ ! ]No.8に使用しているベアリングは「6800ZZ」です。

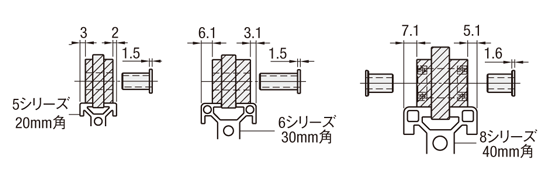

[ ! ]No.8に使用しているベアリング端面はT寸法より片側0.5mm内側にあるので、組み上がり時はt3のうち0.5mmずつ中に収まります。
そのため組み上がり時の幅寸法＝(ローラーT部)＋(付属カラー t3)×2ー0.5×2となります。

型番リスト

表示件数

型番

仕様	カラー材質	材質証明書：材質	材質証明書：表面処理	RoHS?	最小発注数量

5シリーズ用	6ナイロン	ローラ：6ナイロン\|付属カラー：6ナイロン	-	10	1個
6シリーズ用	6ナイロン	ローラ：6ナイロン\|付属カラー：6ナイロン	-	10	1個
8・8-45シリーズ用	6ナイロン	ローラ：6ナイロン\|付属カラー：6ナイロン	-	10	1個
5シリーズ用	SS400	ローラ：6ナイロン\|付属カラー：SS400	付属カラー：ユニクロメッキ	10	1個
6シリーズ用	SS400	ローラ：6ナイロン\|付属カラー：SS400	付属カラー：ユニクロメッキ	10	1個
8・8-45シリーズ用	SS400	ローラ：6ナイロン\|付属カラー：SS400	付属カラー：ユニクロメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

737円 ( 811円 )	在庫品1日目当日出荷可能
334円 ( 367円 )	在庫品1日目当日出荷可能
1,223円 ( 1,345円 )	在庫品1日目当日出荷可能
746円 ( 821円 )	在庫品1日目当日出荷可能
579円 ( 637円 )	在庫品1日目当日出荷可能
1,436円 ( 1,580円 )	在庫品1日目当日出荷可能

基本情報

アルミフレーム上下面に取り付け可能なローラです。5～8シリーズ対応。

ご注意

8・8-45シリーズにおける組み上がり時の幅寸法は30mmとなります。詳細は規格表の[ ! ]部分ご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～120	121～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

アルミフレーム用ローラ:関連画像

HFROLL5
HFROLLM5

HFROLL6
HFROLLM6

HFROLL8
HFROLLM8

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
すべりカバー
アルミフレーム側面でワークを滑らせる際、摩擦を低減します。
ミスミ
コンベアローラ軸キャッチ
コンベア用ローラと組み合わせご使用いただくことで、簡単に搬送ラインが作れます。
ミスミ
アルミフレーム用片持ちローラ
アルミフレーム側面に取り付け可能なローラです。本商品とアルミフレーム、長ナットの3点で簡易搬送ラインができます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
