メカニカル部品技術窓口
樹脂キャッチ
- 通常単価(税別)
- 139円～177円
- 税込単価
- 153円～195円
押し込み不要で引くだけで開閉できる樹脂製クリップキャッチです。小型扉に最適で、...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 低発塵 / 絶縁性 / 非磁性
- 種類
- ドアキャッチ
- ドアキャッチ種類
- クリップキャッチ
- 取付方法
- 面付
- 長さ【範囲選択】 (mm)
- ～40
- 幅【範囲選択】 (mm)
- ～10
- 幅 (mm)
- 7.5
- 本体材質
- 樹脂
- 本体詳細材質
- ポリアセタール
- 本体材質（詳細）
- ポリアセタール
- 本体表面処理
- なし
- 吸着板材質
- 樹脂
- 吸着板表面処理
- なし
- 使用環境
- 標準
- 材質証明書
- 対象
- 材質証明書：材質
- メス側：ポリアセタール|オス：ポリアミド
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。

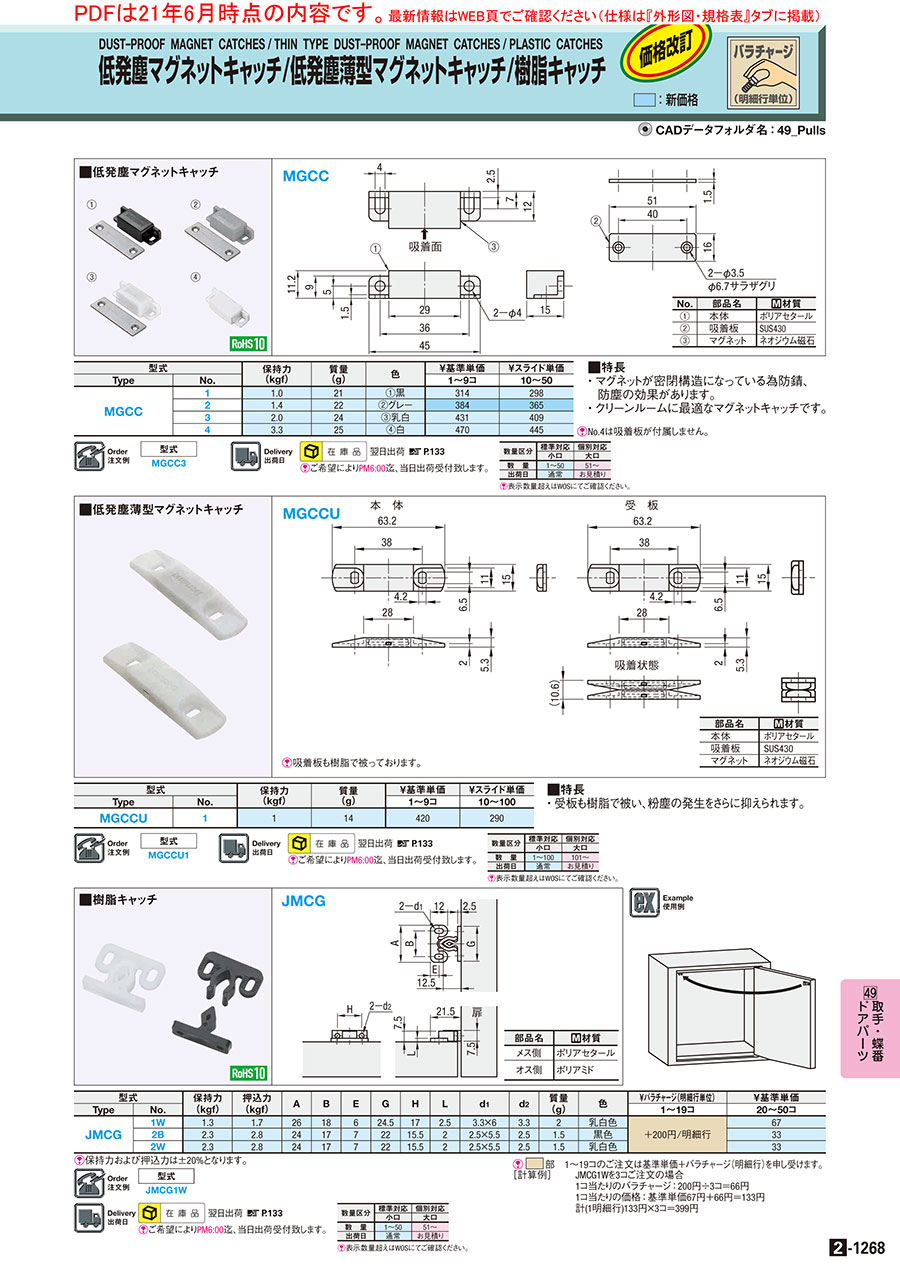

外形図・規格表
JMCG
| 部品名 | 材質 |
| メス側 | ポリアセタール |
| オス側 | ポリアミド |
規格表
| 型式 |
| JMCG1W |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]保持力および押込力は±20%となります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 保持力 (kgf) | 押込力 (kgf) | A | B | E | G | H | L | d1 | d2 | 質量 (g) | 色 | ￥基準単価 | |
| Type | No. | |||||||||||||
| JMCG | 1W | 1.3 | 1.7 | 26 | 18 | 6 | 24.5 | 17 | 2.5 | 3.3×6 | 3.3 | 2 | 乳白色 | 177 |
| 2B | 2.3 | 2.8 | 24 | 17 | 7 | 22 | 15.5 | 2 | 2.5×5.5 | 2.5 | 1.5 | 黒色 | 139 | |
| 2W | 2.3 | 2.8 | 24 | 17 | 7 | 22 | 15.5 | 2 | 2.5×5.5 | 2.5 | 1.5 | 乳白色 | 139 | |
使用例
詳細情報
基本情報
押し込み不要で引くだけで開閉できる樹脂製クリップキャッチです。小型扉に最適で、簡単に操作できます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
樹脂キャッチのレビュー
扉の固定用
3
3.02021/11/01
実際には硬くて不採用になったものの現物を確認できるところがありがたい。同時に複数の種類を購入してトライできるのもありがた...もっと読む
0人が参考にしています。
合わせ蓋のロック用として使用
5
5.02020/09/09
樹脂製ですので、ロック時の負荷もそれほど、違和感がなく
使いやすいと思います。
簡易的なロック機構には十分だと思います。
0人が参考にしています。
装置架台の部品に
5
5.02019/11/14
装置架台の部品に、状況に応じて選定させていただいております。
0人が参考にしています。
