極薄型マグネットキャッチ
- 通常単価(税別)
- 227円～260円
- 税込単価
- 250円～286円
厚さわずか2.6mmの極薄型マグネットキャッチです。金属製で限られたスペースに...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- マグネットキャッチ種類
- 通常タイプ
- マグネットキャッチ形状
- 平行形面付
- 取付方法
- 面付
- 長さ【範囲選択】 (mm)
- 40.1～50
- 長さ (mm)
- 41
- 幅【範囲選択】 (mm)
- 15.1～20
- 幅 (mm)
- 16.5
- 本体材質
- スチール
- 本体詳細材質
- SPCC
- ロック時総高さ (mm)
- 2.6
- 本体材質（詳細）
- SPCC
- 本体表面処理
- ニッケルメッキ
- 取付穴径 (d) (mm)
- 3.6
- 吸着板
- なし
- マグネット材質
- ネオジウム
- マグネット表面処理
- ニッケルメッキ
- 使用環境
- 標準
- 仕様
- 薄型
- 材質証明書
- 対象
- 材質証明書：材質
- 本体：SPCC|マグネット：ネオジム
- 材質証明書：表面処理
- 本体：ニッケルメッキ|マグネット：ニッケルメッキ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

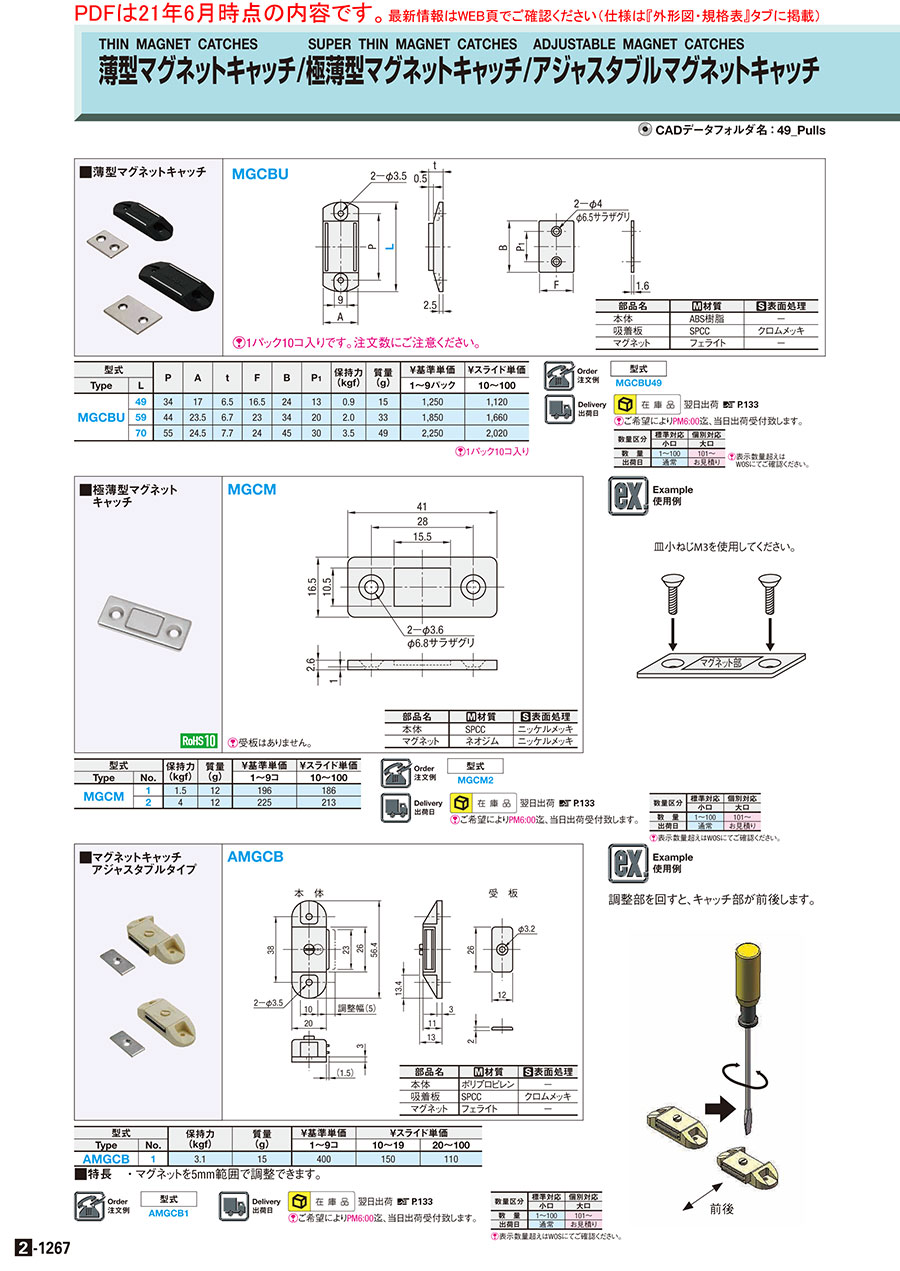

外形図・規格表
MGCM
[ ! ]受板は付属しません。
[ ! ]受板は付属しません。
| 部品名 | 材質 | 表面処理 |
| 本体 | SPCC | ニッケルメッキ |
| マグネット | ネオジム | ニッケルメッキ |
使用例
皿小ねじM3を使用してください。
詳細情報
基本情報
厚さわずか2.6mmの極薄型マグネットキャッチです。金属製で限られたスペースにもすっきり取り付けでき、扉やパネルの固定に最適です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
極薄型マグネットキャッチのレビュー
扉の引き戸に使用
5
5.02020/10/23
扉の引き戸に使用しました。薄型なので、扉を閉めた際に隙間が空くこともなく、良かったです。
1人が参考にしています。
装置架台の部品
5
5.02019/09/21
装置架台の部品に、状況に応じて選定させていただいております。
1人が参考にしています。
観音扉に使用
4
4.02023/06/06
観音式扉カバーに取付、極薄でも強力なのでしっかりと締まります。
0人が参考にしています。
ストッカーのフタを開いた状態で固定
4
4.02022/07/08
マグネットキャッチ自体が薄いので取り付ける場所を選ばないのが良い。
マグネットの力自体はそこまで強いものでもなく、蓋の開...もっと読む
0人が参考にしています。
治具の保持
5
5.02022/06/08
コンパクトで磁力が強いので使い勝手が良かった。皿ザグリネジ(例: CSHCS-SUS-M3-8)で固定でき、ネジ山が出な...もっと読む
0人が参考にしています。
