重量用溶接抜差し蝶番
ご注意
未確定：候補が16型番あります。

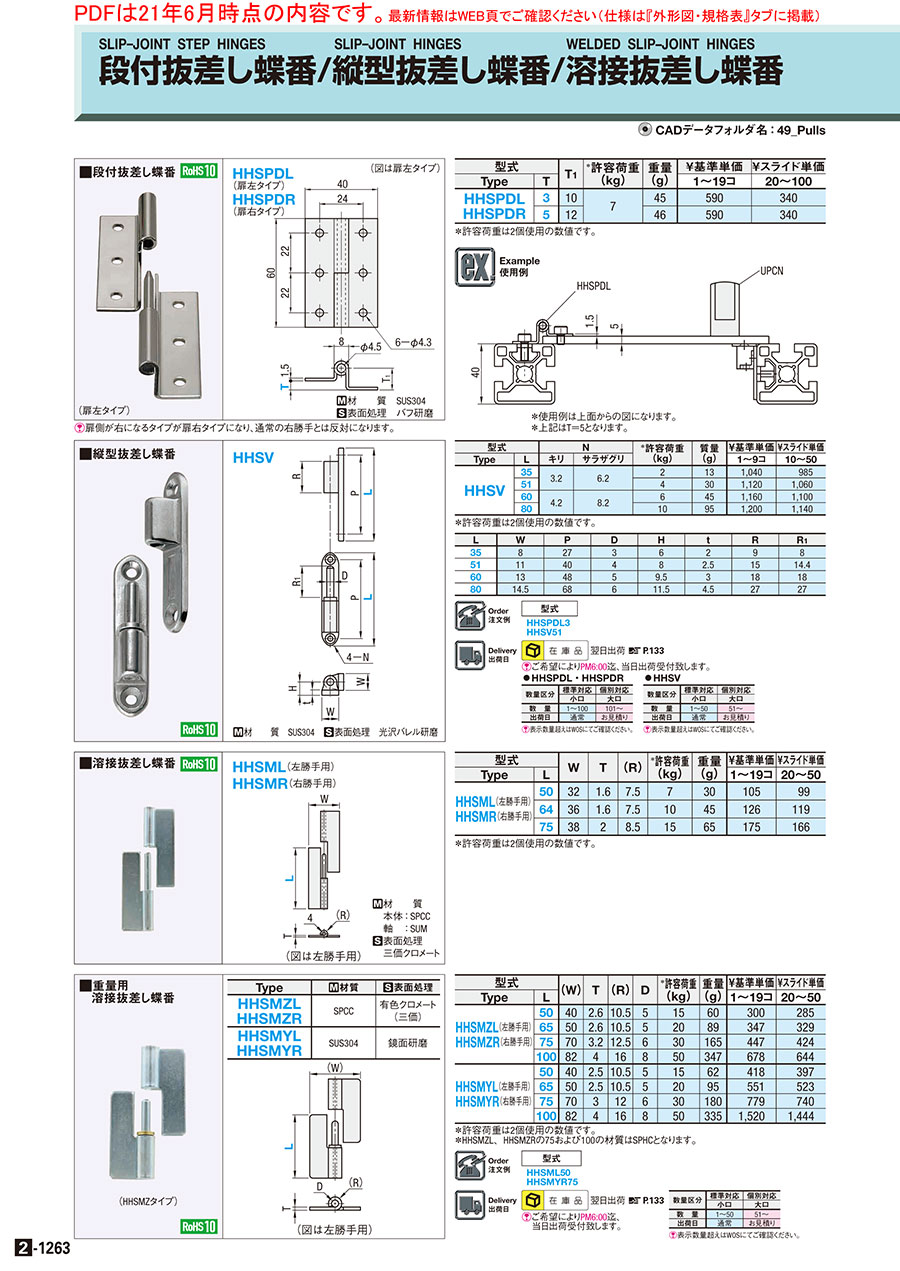

外形図・規格表
（図は左勝手用）
（図は左勝手用）
| Type | [ M ]材質 | [ S ]表面処理 |
| HHSMZL HHSMZR | SPCC | 有色クロメート(三価) |
| HHSMYL HHSMYR | SUS304 | 鏡面研磨 |
規格表
| 型式 |
| HHSML50 HHSMYR75 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊許容荷重は2個使用の数値です。
＊HHSMZL、HHSMZRの75および100の材質はSPHCとなります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | (W) | T | (R) | D | ＊許容荷重 (kg) | 重量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | L | 1〜19コ | 20〜50 | ||||||
| HHSMZL(左勝手用) HHSMZR(右勝手用) | 50 | 40 | 2.6 | 10.5 | 5 | 15 | 60 | 315 | 299 |
| 65 | 50 | 2.6 | 10.5 | 5 | 20 | 89 | 364 | 345 | |
| 75 | 70 | 3.2 | 12.5 | 6 | 30 | 165 | 469 | 445 | |
| 100 | 82 | 4 | 16 | 8 | 50 | 347 | 712 | 676 | |
| HHSMYL(左勝手用) HHSMYR(右勝手用) | 50 | 40 | 2.5 | 10.5 | 5 | 15 | 62 | 439 | 417 |
| 65 | 50 | 2.5 | 10.5 | 5 | 20 | 95 | 579 | 549 | |
| 75 | 70 | 3 | 12 | 6 | 30 | 180 | 818 | 777 | |
| 100 | 82 | 4 | 16 | 8 | 50 | 335 | 1,596 | 1,516 | |
＊HHSMZL、HHSMZRの75および100の材質はSPHCとなります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
483円 ( 531円 ) | 在庫品1日目当日出荷可能 |
|
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
|
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
|
1,756円 ( 1,932円 ) | 在庫品1日目当日出荷可能 |
|
483円 ( 531円 ) | 在庫品1日目当日出荷可能 |
|
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
|
900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
|
1,756円 ( 1,932円 ) | 在庫品1日目当日出荷可能 |
|
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
- |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
- |
516円 ( 568円 ) | 在庫品1日目当日出荷可能 |
- |
783円 ( 861円 ) | 在庫品1日目当日出荷可能 |
- |
347円 ( 382円 ) | 在庫品1日目当日出荷可能 |
- |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
- |
516円 ( 568円 ) | 在庫品1日目当日出荷可能 |
- |
783円 ( 861円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
重量用抜差し蝶番（スチール・ステンレス製）です。穴なし設計で溶接専用。最大490N（2個使用時）の許容荷重で、重い扉の着脱・メンテナンスが簡単です。
商品担当おすすめ
重量用溶接抜差し蝶番のレビュー
製品
5
5.02022/10/26
お客様からの注文品に使用しました。この商品はお客様からの指定があってのものでしたが、溶接のみで取り付けができて良かったで...もっと読む
0人が参考にしています。
機械の点検扉に使用
5
5.02018/08/09
発注後すぐに納品され助かりました。
CADデータもダウンロードでき、設計しやすかったです。
完成し状態もいい感じでした。
0人が参考にしています。
