ステンレス抜差し蝶番　HNS□L/HNS□R

ステンレス抜差し蝶番　HNS□L/HNS□R

ご注意

  • 蝶番の選定方法や取付方法はこちらをご確認ください。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

アルミフレーム開閉スイッチ付き折戸

【ご利用無料】
アルミフレーム筐体
設計ソフト

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が6型番あります。
数量：

外形図・規格表


HNS2L（扉左タイプ）
HNS2R（扉右タイプ）
HNS3L（扉左タイプ）
HNS3R（扉右タイプ）
HNS4L（扉左タイプ）
HNS4R（扉右タイプ）
[ M ]材質：SUS304　[ S ]表面処理：鏡面バフ研磨
[ ! ]図はそれぞれ扉右タイプです。
[ ! ]扉側が右になるタイプが扉右タイプになります。


規格表

型式
HNS2L
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式＊許容荷重
(N)		重量
(g)		￥基準単価￥スライド単価
Type1〜19本20〜99100〜200
HNS2L4821226210200
HNS2R226210200
HNS3L6839290275260
HNS3R290275260
HNS4L14760350332294
HNS4R350332294
＊許容荷重は2個使用の数値です。


使用例

1．パネルをフレーム側から外します。
2．パネルを再度取り付ける時に、
  片一方の蝶番の軸が短いため
  (上図では上側蝶番)、下部蝶番
  から最初にはめ込みをします。
3．下部蝶番で位置決めしてから、
  上部蝶番にはめ込めるため、
  簡単にパネルの脱着が可能になります。

製品仕様

  • 本商品は抜差し可能ですので外れます。
  • 型番末尾SSTは、アルミフレーム用のボルト・ナットのセットです。

注意事項

  • 特注対応については製作不可となります。

各商品特徴

種類蝶番抜差し蝶番ハタ蝶番長蝶番
写真

ステンレス抜差し蝶番 関連画像1_蝶番種類

ステンレス抜差し蝶番 関連画像2_蝶番種類

ステンレス抜差し蝶番 関連画像3_蝶番種類

ステンレス抜差し蝶番 関連画像4_蝶番種類

特徴・最も一般的な蝶番・取り外し可能
・メンテナンスや掃除頻度の多い場面で利用		・360度回転可能
・扉が大きく回転が必要な場面等で利用		・寸法指定可能
・アルミフレーム扉用に使用

関連商品

商品名ステンレス抜差し
蝶番		縦型抜差し蝶番重量用抜差し蝶番段付抜差し蝶番アルミ抜差し蝶番溶接抜差し蝶番
写真

ステンレス抜差し蝶番 関連画像1_関連商品

ステンレス抜差し蝶番 関連画像2_関連商品

ステンレス抜差し蝶番 関連画像3_関連商品

ステンレス抜差し蝶番 関連画像4_関連商品

ステンレス抜差し蝶番 関連画像5_関連商品

ステンレス抜差し蝶番 関連画像6_関連商品

抜差し・旗蝶番種類標準標準標準段付形標準標準
取付方法ねじ止めねじ止めねじ止めねじ止めねじ止め溶接

平蝶番・リーフ形蝶番 全商品リストは こちら

型番リスト

表示件数
  • 1
    • 型番
    HNS2L
    HNS2R
    HNS3L
    HNS3R
    HNS4L
    HNS4R

    許容荷重

    (N)

    長さ【範囲選択】

    (mm)

    長さL

    (mm)

    幅【範囲選択】

    (mm)

    幅 (W)

    (mm)

    勝手違い

    取付ピッチ

    (mm)

    		RoHS?最小発注数量
    48
    ～40
    40
    25.1～35
    30
    左勝手用
    16
    10
    1個
    48
    ～40
    40
    25.1～35
    30
    右勝手用
    16
    10
    1個
    68
    60.1～70
    64
    35.1～45
    36
    左勝手用
    24
    10
    1個
    68
    60.1～70
    64
    35.1～45
    36
    右勝手用
    24
    10
    1個
    147
    70.1～80
    75
    35.1～45
    38
    左勝手用
    24
    10
    1個
    147
    70.1～80
    75
    35.1～45
    38
    右勝手用
    24
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    324円
    ( 356円 )
    在庫品1日目当日出荷可能

    SH-HNS2L

    324円
    ( 356円 )
    在庫品1日目当日出荷可能

    SH-HNS2R

    415円
    ( 457円 )
    在庫品1日目当日出荷可能

    SH-HNS3L

    415円
    ( 457円 )
    在庫品1日目当日出荷可能

    SH-HNS3R

    501円
    ( 551円 )
    在庫品1日目当日出荷可能

    SH-HNS4L

    501円
    ( 551円 )
    在庫品1日目当日出荷可能

    SH-HNS4R

  • 1

    • 詳細情報

    基本情報

    汎用性の高いステンレス製抜差し蝶番です。高耐食性で、右勝手・左勝手の2タイプから選択可能。扉やパネルの脱着が簡単です。

    ご注意

    • 蝶番の選定方法や取付方法はこちらをご確認ください。
    • 洗浄品はこちらからご選定いただけます。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数 量1〜200201〜
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

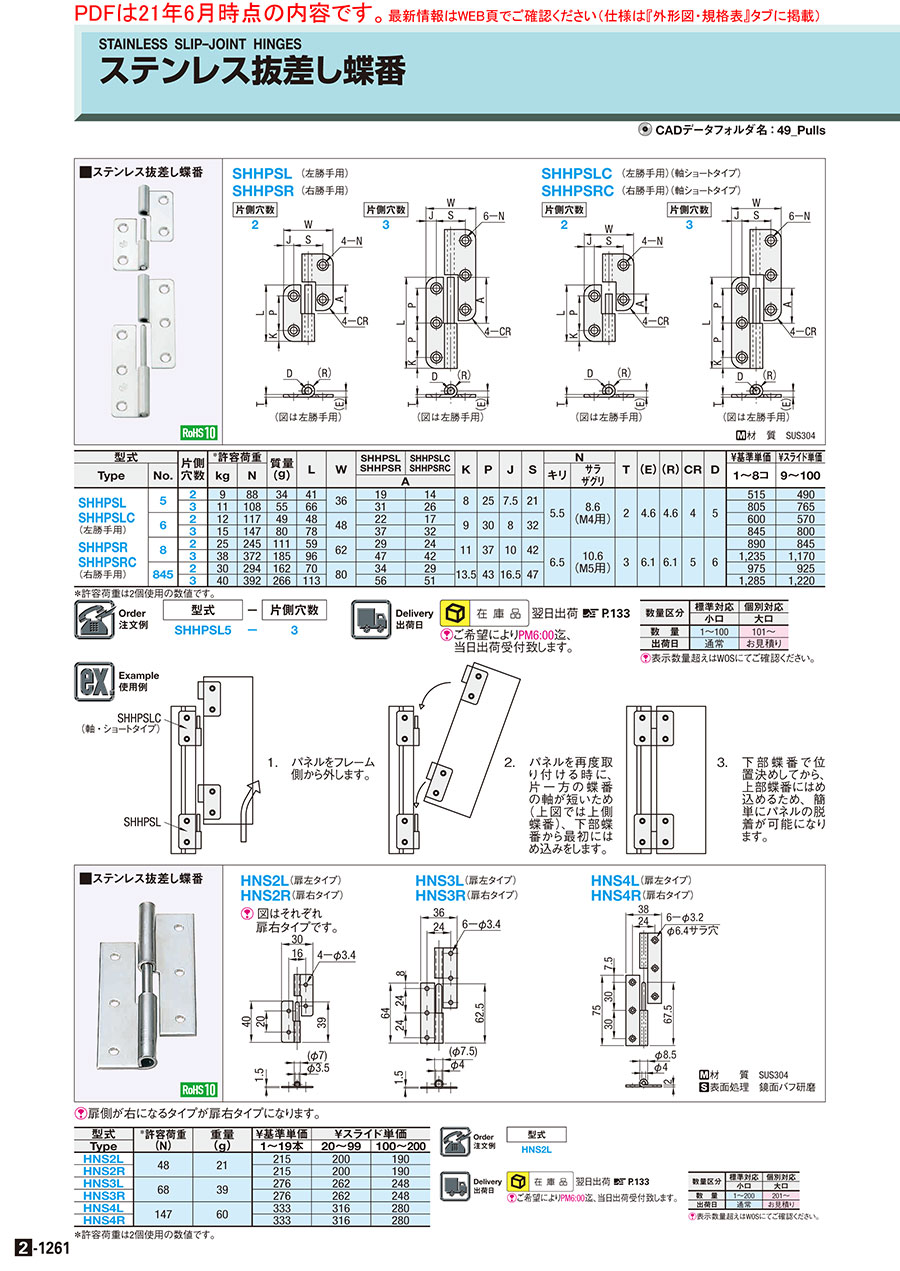

    2-1261
