樹脂外付取手 小型タイプ
- 通常単価(税別)
- 297円
- 税込単価
- 327円
【特長】軽量で安価なナイロン製取手です。荷重のかからない場所への取付に最適です...
詳細情報を確認するご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
UPCNNの仕様・寸法情報
特性・用途
絶縁性 / 非磁性
本体種類
標準形
面付形種類
U字形
形状
[ストレート] ストレート
取付方法
[その他] 外止め
材質
樹脂
取付ピッチ【範囲選択】(mm)
101～150
取付ピッチ(mm)
120
取付高さ【範囲選択】(mm)
45.1～50
全高(mm)
41
グリップ断面形状
[角形] 角形
グリップ太さ【範囲選択】(mm)
11～15
グリップ太さ(mm)
12
詳細材質
ガラス繊維強化ナイロン
表面処理
なし
許容荷重(N)
200
全長
130
材質証明書
対象外
chemSHERPA
調査中

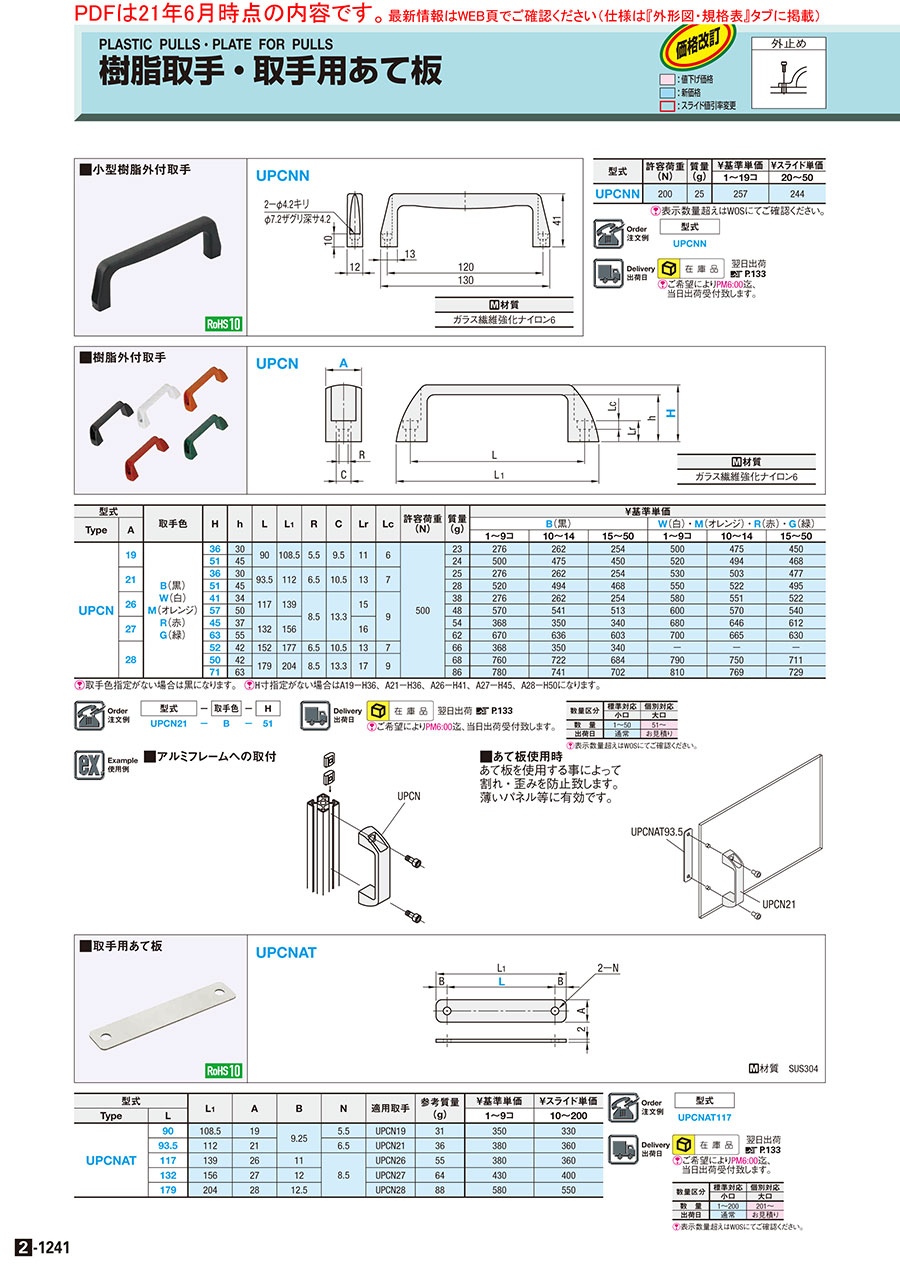

外形図・規格表
UPCNN
[ M ]材質：ガラス繊維強化ナイロン6
規格表
| 型式 |
| UPCNN |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 許容荷重 (N) | 質量 (g) | ￥基準単価 |
| UPCNN | 200 | 25 | 270 |
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | 小型樹脂外付取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | 樹脂外付取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | 外止め | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
詳細情報
基本情報
【特長】軽量で安価なナイロン製取手です。荷重のかからない場所への取付に最適です。
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
樹脂外付取手 小型タイプの型番UPCNNのページです。
型番UPCNNに関する仕様情報を記載しております。
樹脂外付取手 小型タイプのレビュー
治具の取手として使用
3
3.02018/02/26
治具の取手として使用しました。
組付けの際にザグリにバリが残っていました。
樹脂なので締め付ければ問題ありませんでした。...もっと読む
1人が参考にしています。
治具用
4
4.02023/06/27
治具の取っ手として使用しました。金属でないものを探していましたが思ったよりしっかりしていたので安心しました。
0人が参考にしています。
扉の持ち手
5
5.02020/07/21
取っ手の上部から取付できる安価な物を探していました。
コストパフォーマンスに優れています。
0人が参考にしています。
治具取っ手。
5
5.02019/10/16
プラ製で少し心配しましたが、強度はありそうです。取っ手側からネジ取付できるのが助かります。
0人が参考にしています。
扉の取手として
3
3.02019/10/02
表面から取り付けられて安価な取手を探していたので
助かりました
ただ、取手の取付面が少し凸凹なのでもう少し仕上がりが
良...もっと読む
0人が参考にしています。
