デザイン取手 めねじタイプ
- 通常単価(税別)
- 1,363円～2,091円
- 税込単価
- 1,499円～2,300円
【特長】デザインと握り易さに優れている取手です。材質は、ステンレス（SUS30...
詳細情報を確認するご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

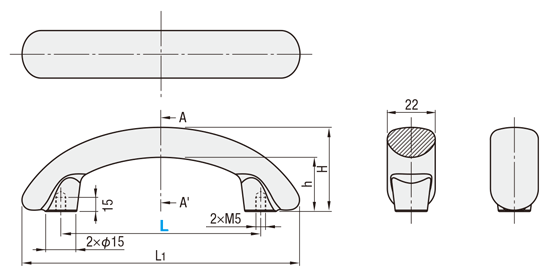

外形図・規格表
UWSY
[ ! ]取付ねじM5は並目です。
断面A-A'
[ M ]材質：SUS304相当 [ S ]表面処理：バフ研磨
規格表
| 型式 |
| UWSY100 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L1 | H | h | 許容荷重 (N) | 質量 (g) | ￥基準 単価 | |
| Type | L | ||||||
| UWSY | 100 | 138 | 42 | 27 | 500 | 351 | 1,239 |
| 150 | 190 | 44 | 29 | 448 | 1,901 | ||
特長
■特長：美観と握りやすさを意図した商品です。
裏側
関連部品
| ねじ | 取手用座金 | ナット | |
|---|---|---|---|
| カテゴリページ | ねじ・ボルト カテゴリ | 取手 カテゴリ | ナット カテゴリ |
| 代表商品 | ばね座金・平座金組込 六角穴付ボルト | 取手用座金 | ナット-単品販売- |
| 画像 |
|
|
|
関連商品
| 商品名 | デザイン取手 | アングル取手 鋳物オフセットタイプ | アングル取手 小径タイプ | アングル取手 アルミタイプ | アングル取手 丸棒グリップタイプ | 丸棒取手 寸法固定タイプ |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| U字形種類 | デザイン取手 | アングル取手 | アングル取手 | アングル取手 | アングル取手 | 丸棒取手 |
| 取付方法 | めねじ | 外止め | めねじ | 外止め | 外止め | めねじ |
取手全商品リストは こちら
注意事項
- 許容荷重は垂直に引っ張る方向の荷重になり実測値となります。
※参考値になるため目安としてご活用ください。
- 締め付けトルクは設定していません。
- 部品精度（直角度）については設定していません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,363円 ( 1,499円 ) | 在庫品1日目当日出荷可能 |
|
2,091円 ( 2,300円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】デザインと握り易さに優れている取手です。材質は、ステンレス（SUS304）製で、締結部が見えないため、意匠性が高いです。
ご注意
- 人の手で使用することを想定した商品となり、記載の数値はその他の使用方法での耐荷重を保証するものではありません。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
デザイン取手 めねじタイプのレビュー
自社内生産設備に対する付帯部品として使用
5
5.02020/11/18
自社内で稼働中の生産設備要所にて操作用取っ手として使用しています。導入草創期に各社の類似品を比較検討し種々の要素から鑑み...もっと読む
0人が参考にしています。
