メカニカル部品技術窓口
本商品の使用例
ロータリクランプシリンダ用ブラケット
- 種類
- ブラケット
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が9型番あります。

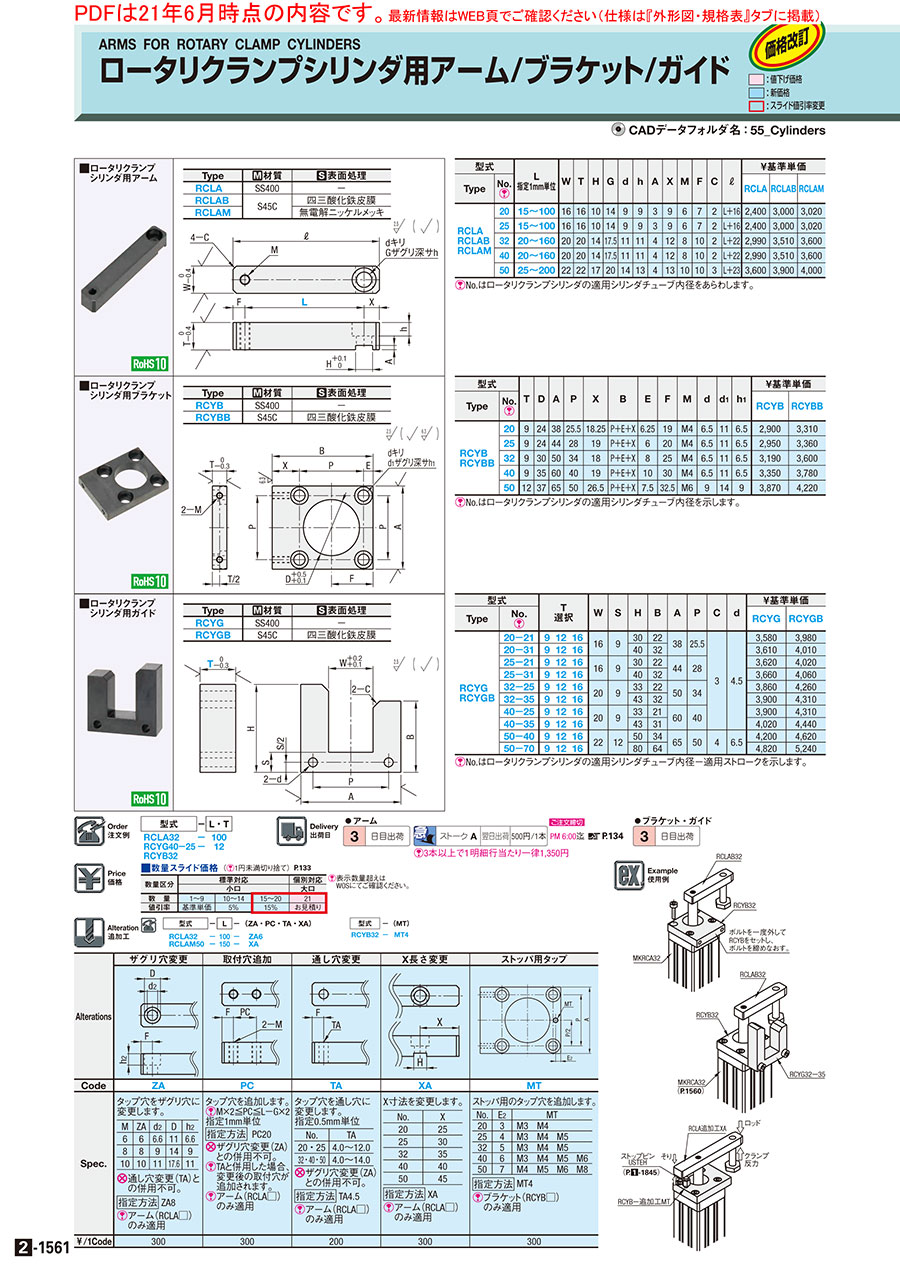

外形図・規格表
| Type | 材質 | 表面処理 |
| RCYB | SS400 | － |
| RCYBB | S45C | 四三酸化鉄皮膜 |
規格表
| 型式 |
| RCYB32 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
No.はロータリクランプシリンダの適用シリンダチューブ内径を示します。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | D | A | P | X | B | E | F | M | d | d1 | h1 | ￥基準単価 | ||
| Type | No. | RCYB | RCYBB | ||||||||||||
| RCYB RCYBB | 20 | 9 | 24 | 38 | 25.5 | 18.25 | P＋E＋X | 6.25 | 19 | M4 | 6.5 | 11 | 6.5 | 3,050 | 3,480 |
| 25 | 9 | 24 | 44 | 28 | 19 | P＋E＋X | 6 | 20 | M4 | 6.5 | 11 | 6.5 | 3,100 | 3,530 | |
| 32 | 9 | 30 | 50 | 34 | 18 | P＋E＋X | 8 | 25 | M4 | 6.5 | 11 | 6.5 | 3,350 | 3,780 | |
| 40 | 9 | 35 | 60 | 40 | 19 | P＋E＋X | 10 | 30 | M4 | 6.5 | 11 | 6.5 | 3,520 | 3,970 | |
| 50 | 12 | 37 | 65 | 50 | 26.5 | P＋E＋X | 7.5 | 32.5 | M6 | 9 | 14 | 9 | 4,060 | 4,430 | |
追加工
| 追加工 コード | ストッパ用タップ | 指定例 | ¥/1Code | |||||||||||||||
| MT |  | ストッパ用のタップ穴を追加します。 〈指定方法〉：MT4 | RCYB32-MT4 | 300 | ||||||||||||||
| ||||||||||||||||||
詳細情報
基本情報
【特長】ロータリクランプシリンダのガイドを付けるためのブラケットです。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （1円未満切り捨て） こちら
表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜14 | 15〜20 | 21 |
| 値引率 | 基準単価 | 5％ | 15％ | お見積り |
概要・仕様
使用例
ロータリクランプシリンダ用ブラケットのレビュー
ロータリクランプシリンダ用ブラケット
4
4.02023/04/30
ちょうどロータリクランプシリンダ用のブラケットがあったのでとても助かりました。
0人が参考にしています。
