９０度エアノズル　コンパクトタイプ　樹脂タイプ

９０度エアノズル　コンパクトタイプ　樹脂タイプ AFTR15

ご注意

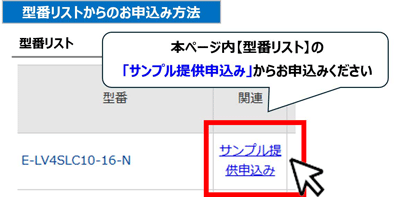

  • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

エアパージ付はんだ付けハンド

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

ノズルサンプル貸し出し
サービスはこちら
（約35種ご案内中）

型番:

AFTR15
解除
数量：
－閉じる

AFTR15の仕様・寸法情報

特性・用途
低発塵
スプレー形状
ストレート
材質
[樹脂] 熱可塑性樹脂(ABS樹脂)
詳細材質
ABS樹脂
取付角度
90度
種類
[エアノズル] 90度タイプ
使用流体
圧縮空気
使用圧力範囲(MPa)
～0.7
ねじ呼び径 1
R1/8
形状
コンパクトタイプ
空気流量(0.3MPa時)(NL/min)
210
ねじ形状
おねじ
RoHS?
10
-
-
chemSHERPA
調査中

外形図・規格表


Type[ M ]材質[ S ]表面処理最高使用圧力耐熱温度
AFTRABS樹脂－0.7MPa70℃


規格表

型式
AFTR15
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式オリフィス空気流量NL/min
(0.3MPa時)		質量
(g)		￥基準単価￥スライド単価
TypeNo.1～4コ5～3940～200
AFTR158×φ0.6×1.521041,5801,4201,160
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数
  • 1
    • 型番
    AFTR15
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,740円
    ( 1,914円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特徴：＜大口割引強化！＞全長約25mmのコンパクトなABS樹脂製、取付角度が90度のエアノズルです。
        ※金属製をご希望の方は【AFTRA】をご選定ください。
    ◆エア源：コンプレッサ－ ◆噴射形状：ストレート
    ◆最高使用圧力：0.7MPa ◆耐熱温度：70℃

    ◆技術データはこちらから


    ご注意

    • サンプル貸し出しサービスを開始しました。サービス概要・お申し込みはこちら。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格



    納期

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り

    出荷日については、こちらをご覧ください。

    概要・仕様



    仕様・概要

    ■空気流量特性表 ■静音特性表 ■空気衝突力特性表

    [ ! ]グラフの値は実測参考値であり、保証値ではありません。
    ■特長
    標準タイプと比べコンパクトなエアノズルです。
    （幅約60％、全長約45％コンパクト化）
    [ ! ]破損防止の注意事項
    ・ねじの締めこみ過ぎにご注意ください。
    ・ねじに衝撃を与えないようご注意ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ９０度エアノズル　コンパクトタイプ　樹脂タイプの型番AFTR15のページです。 型番AFTR15に関する仕様情報を記載しております。
    ９０度エアノズル　コンパクトタイプ　樹脂タイプのレビュー
    4.6平均満足度：4.63件のレビュー
    切削加工装置のエアブロー
    5
    満足度：5.02021/02/19
    切削加工装置の切削粉除去エアブローノズルとして使用しています。各種の形状があり、板金加工品よりコンパクトで、かつ見栄えも...もっと読む
    0人が参考にしています。
    ワーク選別後のエアー排出に利用
    5
    満足度：5.02019/01/28
    排出部のスペース環境が狭いため購入、ベストマッチで利用している。
    0人が参考にしています。
    商品搬送補助エアーとして使用
    4
    満足度：4.02018/08/30
    コンベヤ上を搬送している商品を吹き飛ばすのに使用。 ワンタッチ継手ＰＭＦ取り付け。角度を容易に調整が出来るようになった。
    0人が参考にしています。
