Ｏリング　Ｖシリーズ/ＡＳシリーズ

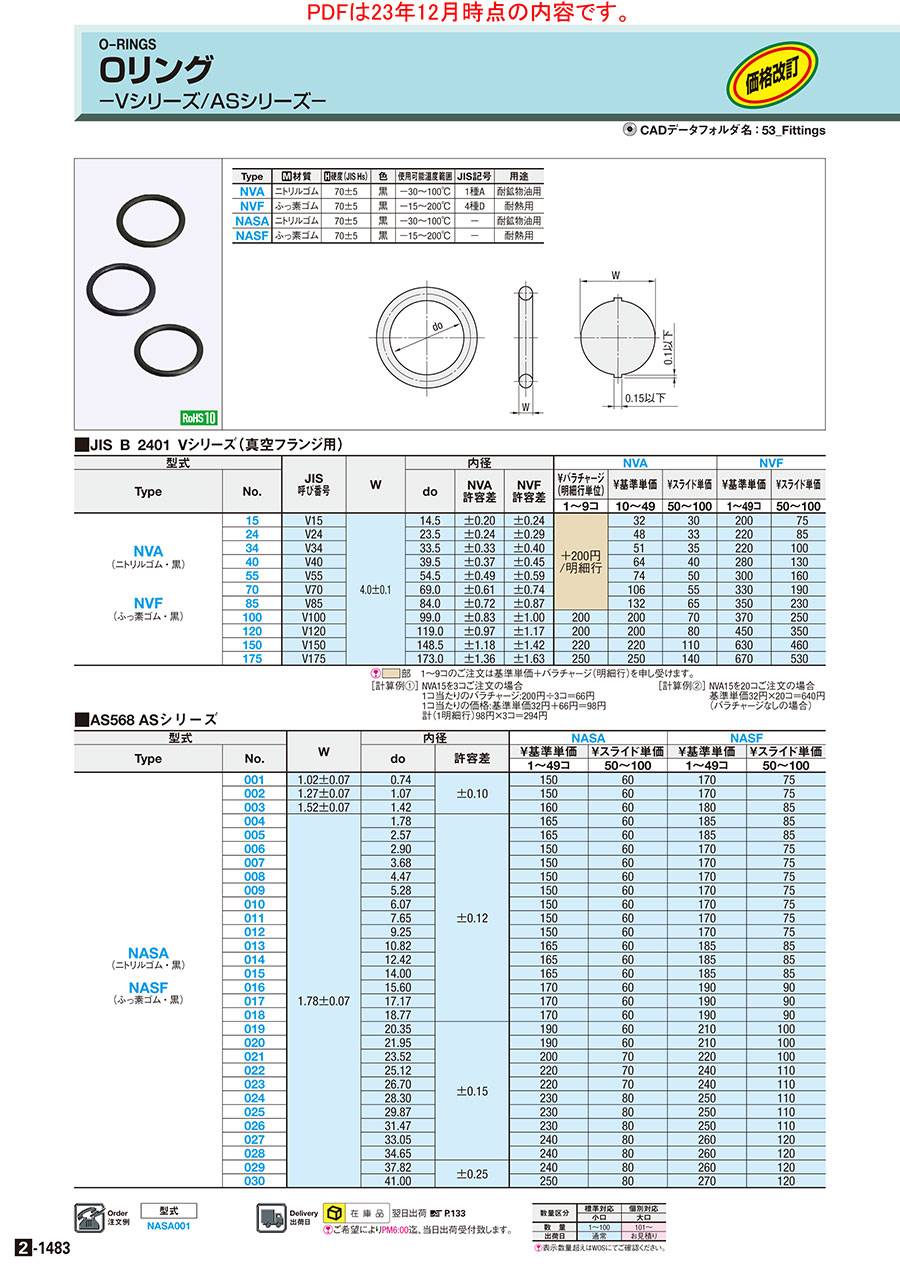

カタログ |P.2-1483

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（12件）

通常単価(税別): 170円～750円

税込単価: 187円～825円

【特長】・Ｏリング　Vシリーズ/ASシリーズです。・在庫品のため即日出荷可能で...

詳細情報を確認する

環境対応
RoHS対応（10物質）
種類
Oリング
硬度
70±5
色
黒
材質証明書
対象

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が82型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

Ｖシリーズ/ＡＳシリーズ

商品仕様

種類	Type	[ M ]材質	[ H ]硬度(JIS Hs)	色	使用可能温度範囲	JIS記号	用途
Vシリーズ (真空フランジ用)	NVA	ニトリルゴム	70±5	黒	−30〜100℃	1種A	耐鉱物油用
Vシリーズ (真空フランジ用)	NVF	ふっ素ゴム	70±5	黒	−15〜200℃	4種D	耐熱用
ASシリーズ (固定用)	NASA	ニトリルゴム	70±5	黒	−30〜100℃	−	耐鉱物油用
ASシリーズ (固定用)	NASF	ふっ素ゴム	70±5	黒	−15〜200℃	−	耐熱用

規格表

型式

NASA001

JIS B 2401 Vシリーズ（真空フランジ用）

・下表の価格表は23年12月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		JIS 呼び番号	W	内径			NVA			NVF
Type	No.			do	NVA 許容差	NVF 許容差	￥バラチャ−ジ (明細行単位)	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.			do	NVA 許容差	NVF 許容差	1〜9コ	10〜49	50〜100	1〜49コ	50〜100
NVA (ニトリルゴム・黒) NVF (ふっ素ゴム・黒)	15	V15	4.0±0.1	14.5	±0.20	±0.24	＋200円 /明細行	34	32	210	79
	24	V24		23.5	±0.24	±0.29		51	35	231	90
	34	V34		33.5	±0.33	±0.40		54	37	231	105
	40	V40		39.5	±0.37	±0.45		68	42	294	137
	55	V55		54.5	±0.49	±0.59		78	53	315	168
	70	V70		69.0	±0.61	±0.74		112	58	347	200
	85	V85		84.0	±0.72	±0.87		139	69	368	242
	100	V100		99.0	±0.83	±1.00	210	210	74	389	263
	120	V120		119.0	±0.97	±1.17	210	210	84	473	368
	150	V150		148.5	±1.18	±1.42	231	231	116	662	483
	175	V175		173.0	±1.36	±1.63	263	263	147	704	557

[ ! ] 部　1〜9コのご注文は基準単価＋バラチャージ（明細行）を申し受けます。
［計算例①］ NVA15を3コご注文の場合
1コ当たりのバラチャージ:200円÷3コ＝66円
1コ当たりの価格:基準単価34円＋66円＝100円
計（1明細行）100円×3コ＝300円
［計算例②］ NVA15を20コご注文の場合
基準単価34円×20コ＝680円
（バラチャージなしの場合）

AS568 ASシリーズ（固定用）

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		W	内径		NASA		NASF
Type	No.		do	許容差	￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.		do	許容差	1〜49コ	50〜100	1〜49コ	50〜100
NASA (ニトリルゴム・黒) NASF (ふっ素ゴム・黒)	001	1.02±0.07	0.74	±0.10	158	63	179	79
	002	1.27±0.07	1.07		158	63	179	79
	003	1.52±0.07	1.42		168	63	189	90
	004	1.78±0.07	1.78	±0.12	174	63	195	90
	005		2.57		174	63	195	90
	006		2.90		158	63	179	79
	007		3.68		158	63	179	79
	008		4.47		158	63	179	79
	009		5.28		158	63	179	79
	010		6.07		158	63	179	79
	011		7.65		158	63	179	79
	012		9.25		158	63	179	79
	013		10.82		174	63	195	90
	014		12.42		174	63	195	90
	015		14.00		174	63	195	90
	016		15.60		179	63	200	95
	017		17.17		179	63	200	95
	018		18.77		179	63	200	95
	019		20.35	±0.15	200	63	221	105
	020		21.95		200	63	221	105
	021		23.52		210	74	231	105
	022		25.12		231	74	252	116
	023		26.70		231	74	252	116
	024		28.30		242	84	263	116
	025		29.87		242	84	263	116
	026		31.47		242	84	263	116
	027		33.05		252	84	273	126
	028		34.65		252	84	273	126
	029		37.82	±0.25	252	84	273	126
	030		41.00	±0.25	263	84	284	126

型番リスト

表示件数

型番

特性・用途

規格

内径 do(またはd)

(mm)

線径 W

(mm)

材質

材質コード JIS

JIS呼び番号

材質証明書：材質

RoHS?

最小発注数量

-	[AS(固定用)] ASシリーズ	0.74	1.02	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	1.07	1.27	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	1.42	1.52	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	1.78	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	2.57	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	2.9	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	3.68	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	4.47	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	5.28	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	6.07	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	7.65	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	9.25	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	10.82	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	12.42	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	14	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	15.6	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	17.17	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	18.77	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	20.35	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	21.95	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	23.52	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	25.12	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	26.7	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	28.3	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	29.87	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	31.47	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	33.05	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	34.65	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	37.82	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
-	[AS(固定用)] ASシリーズ	41	1.78	ニトリルゴム	-	-	ニトリルゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	0.74	1.02	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	1.07	1.27	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	1.42	1.52	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	1.78	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	2.57	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	2.9	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	3.68	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	4.47	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	5.28	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	6.07	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	7.65	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	9.25	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	10.82	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	12.42	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	14	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	15.6	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	17.17	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	18.77	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	20.35	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	21.95	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	23.52	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	25.12	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	26.7	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	28.3	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	29.87	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	31.47	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	33.05	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	34.65	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
真空 / 耐食性・耐薬品 / 耐熱性	[AS(固定用)] ASシリーズ	37.82	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個
-	[AS(固定用)] ASシリーズ	41	1.78	[フッ素ゴム] ふっ素ゴム	-	-	ふっ素ゴム	10	1個

通常単価(税別) (税込単価)	通常出荷日

170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
170円 ( 187円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
180円 ( 198円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
220円 ( 242円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
260円 ( 286円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
200円 ( 220円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
210円 ( 231円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
230円 ( 253円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
280円 ( 308円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
300円 ( 330円 )	在庫品1日目当日出荷可能

基本情報
納期・価格

基本情報

【特長】・Ｏリング　Vシリーズ/ASシリーズです。・在庫品のため即日出荷可能です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1～100	101～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
