ミスミ

エア用カプラー　チューブ接続用タイプ　ストレートソケット

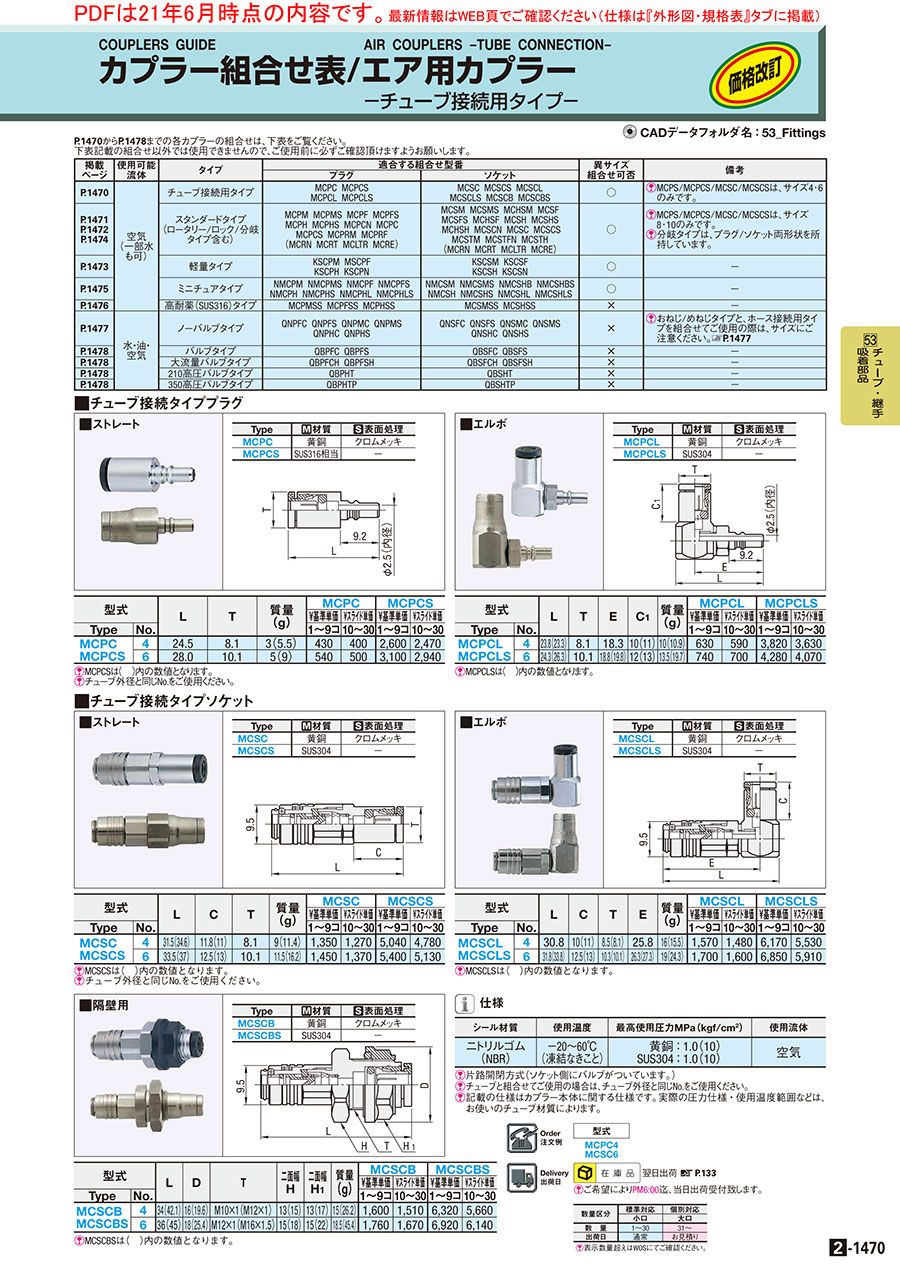

カタログ |P.2-1470

数量スライド割引
当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 1,490円～5,940円

税込単価: 1,639円～6,534円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア用カプラー　ミニチュアタイプ　おねじプラグ

4.5

通常価格(税別)： 180円 (税込価格：198円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア用カプラー　スタンダードタイプ　おねじプラグ

4.5

通常価格(税別)： 250円 (税込価格：275円)

通常出荷日：在庫品1日目

エア用カプラー　チューブ接続用タイプ　ストレートソケットになります。【使用流体...

詳細情報を確認する

環境対応
RoHS非対応
特性・用途
該当なし
種類
標準
オス・メス
ソケット
接続部の種類
ワンタッチ継手付
使用流体
空気
バルブ構造
片路開閉型
シール材質
ニトリルゴム
使用温度範囲 (℃)
-20::60
最高使用圧力 (MPa)
０::1.0

ご注意

2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
本ページはRoHs表記につきましてデータ修正中です。
最新情報はこちらよりご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が4型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

Type	[ M ]材質	[ S ]表面処理
MCSC	黄銅	クロムメッキ
MCSCS	SUS304	−

規格表

型式

MCSC6

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	C	T	質量 (g)	MCSC		MCSCS
型式						￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.					1〜9コ	10〜30	1〜9コ	10〜30
MCSC MCSCS	4	31.5(34.6)	11.8(11)	8.1	9(11.4)	1,350	1,270	5,040	4,780
MCSC MCSCS	6	33.5(37)	12.5(13)	10.1	11.5(16.2)	1,450	1,370	5,400	5,130

[ ! ]MCSCSは（）内の数値となります。
[ ! ]チューブ外径と同じNo.をご使用ください。

型番リスト

表示件数

型番

本体材質

全長 L

(mm)

適用チューブ外径

(φ)

最小発注数量

[銅合金] 黄銅(クロムメッキ)	31.5	4	1個
[銅合金] 黄銅(クロムメッキ)	33.5	6	1個
[ステンレス] SUS304	34.6	4	1個
[ステンレス] SUS304	37	6	1個

通常単価(税別) (税込単価)	通常出荷日

1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
5,540円 ( 6,094円 )	在庫品1日目当日出荷可能
5,940円 ( 6,534円 )	在庫品1日目当日出荷可能

基本情報

エア用カプラー　チューブ接続用タイプ　ストレートソケットになります。【使用流体】空気

ご注意

2017年7月31日、価格改定いたしました。新価格はカタログPDFをご参照ください。
本ページはRoHs表記につきましてデータ修正中です。
最新情報はこちらよりご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

仕様

シール材質	使用温度	最高使用圧力MPa(kgf/cm²)	使用流体
ニトリルゴム(NBR)	－20〜60℃ (凍結なきこと)	黄銅：1.0(10) SUS304：1.0(10)	空気

[ ! ]片路開閉方式（ソケット側にバルブがついています。）
[ ! ]チューブと組合せてご使用の場合は、チューブ外径と同じNo.をご使用ください。
[ ! ]記載の仕様はカプラー本体に関する仕様です。実際の圧力仕様・使用温度範囲などは、お使いのチューブ材質によります。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
エア用カプラー　スタンダードタイプ　おねじプラグ
おねじタイプ、プラグ(おす)のカプラです。
ミスミ
エア用カプラー　スタンダードタイプ　おねじソケット
おねじタイプ、ソケット(めす)のカプラです。
ミスミ
エア用カプラースタンダードタイプめねじプラグ
めねじタイプ、プラグ(おす)のカプラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
