ミスミ

高耐熱ワンタッチ継手ストレート

カタログ |P.2-1460

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 390円～780円

税込単価: 429円～858円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

耐熱ワンタッチ継手ストレート

4.8

通常価格(税別)： 340円 (税込価格：374円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

耐熱ワンタッチ継手エルボ

3.8

通常価格(税別)： 540円 (税込価格：594円)

通常出荷日：在庫品1日目

【特長】・高耐熱性に優れたワンタッチ継手です・ストレートタイプです

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
耐熱性
本体材質
黄銅・無電解ニッケルメッキ
ねじ部材質
黄銅(無電解ニッケルメッキ)
シール材材質
フッ素ゴム
使用流体
水 / 空気
継手種類
ねじ取付方向
ねじ取付方向
ストレート
種類
ワンタッチ継手

ご注意

型式：KKMCSは、商品リニューアルのため、2026年3月に販売終了予定となります。尚、在庫限りで販売終了となります。後継品は、型式KKMCSNとなります。仕様の違いはカタログをご確認ください。
規格表内の赤文字は2024年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が14型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

KKMCSKKMCSN

使用温度：0〜120℃
[ M ]材質　パッキン：ふっ素ゴム

使用温度：0〜150℃
[ M ]材質　パッキン：ふっ素ゴム

規格表

型式	−	呼び
KKMCSN6	−	1

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び	ねじサイズ	B	C₁	C₂	A	L	対辺	オリフィス径	質量	￥基準単価	¥スライド単価
Type	D	呼び	M	B	C₁	C₂	A	L	H	(mm²)	(g)	1〜9コ	10〜30
KKMCS	4	M5	M5×0.8	22.7	17.6	15	3	19.7	10	1.8	12	370	328
	4	1	R1/8	23.7	17.6	15	8	19.7	10	2.5	13	330	265
	6	M5	M5×0.8	25.5	19.5	16	3	22.5	12	1.8	17	430	371
		1	R1/8	25.1			8	21.1	12	4	14	350	307
		2	R1/4	29.1			11	23	14	4	23	380	318
	8	1	R1/8	29.9	20.2	17	8	25.9	14	6	27	380	349
	8	2	R1/4	28.6	20.2	17	11	22.6	14	6	25	390	360
	10	1	R1/8	33.3	23.2	19.5	8	29.3	17	6	40	490	424
		2	R1/4	33.3			11	27.3		8	39	490	413
		3	R3/8	31.8			12	25.5		8	46	500	445
	12	3	R3/8	34.9	26.3	23	12	28.6	21	9	62	650	572
	12	4	R1/2	36.9	26.3	23	15	28.7	22	9	74	670	572
KKMCSN	4	M5	M5×0.8	22.5	17.6	15	2.8	19.7	10	2.4	8	400	360
	4	1	R1/8	23.7	17.6	15	8	19.7	10	3	10	370	300
	6	M5	M5×0.8	24.4	19.5	16	2.8	21.6	12	2.4	12	480	420
		1	R1/8	24.8			8	20.8	12	5	12	390	350
		2	R1/4	26.2			11	20.1	14	5	17	420	360
	8	1	R1/8	29.9	20.2	17	8	25.9	14	6	18	420	390
	8	2	R1/4	28.6	20.2	17	11	22.6	14	7	19	430	400
	10	1	R1/8	32.8	23.2	19.5	8	28.8	17	6	30	540	470
		2	R1/4	32.3			11	26.3		8.5	27	540	460
		3	R3/8	31.8			12	25.5		9	32	550	490
	12	3	R3/8	34.9	26.3	23	12	28.6	21	11	45	720	640
	12	4	R1/2	36.9	26.3	23	15	28.7	21	11	59	740	640

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの呼び

使用温度範囲

(℃)

材質証明書

材質証明書：材質

材質証明書：表面処理

RoHS?

最小発注数量

4	M5	0～120	-	-	-	10	1個
8	1(R1/8)	0～120	-	-	-	10	1個
4	1(R1/8)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
4	M5	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
6	1(R1/8)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
6	2(R1/4)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
6	M5	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
8	1(R1/8)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
8	2(R1/4)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
10	1(R1/8)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
10	2(R1/4)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
10	3(R3/8)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
12	3(R3/8)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個
12	4(R1/2)	0～150	対象	黄銅	無電解ニッケルメッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

390円 ( 429円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
390円 ( 429円 )	在庫品1日目当日出荷可能
420円 ( 462円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
500円 ( 550円 )	在庫品1日目当日出荷可能
440円 ( 484円 )	在庫品1日目当日出荷可能
450円 ( 495円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
570円 ( 627円 )	在庫品1日目当日出荷可能
580円 ( 638円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	在庫品1日目当日出荷可能
780円 ( 858円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・高耐熱性に優れたワンタッチ継手です
・ストレートタイプです

ご注意

型式：KKMCSは、商品リニューアルのため、2026年3月に販売終了予定となります。尚、在庫限りで販売終了となります。後継品は、型式KKMCSNとなります。仕様の違いはカタログをご確認ください。
規格表内の赤文字は2024年9月に追加した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～30	31～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

耐熱ワンタッチ継手構造図

No.	部品名	[ M ]材質
①	弾性体スリーブ	HNBR・FKM
②	開放リング	黄銅・無電解ニッケルメッキ
③	チューブ	耐スパッタ用チューブ
④	ガイドリング	黄銅・無電解ニッケルメッキ
⑤	ロック爪	ステンレス
⑥	ねじ部本体	黄銅・無電解ニッケルメッキ
⑦	Oリング	H－NBR・FKM
⑧	金属本体	黄銅・無電解ニッケルメッキ
⑨	カバー	黄銅・無電解ニッケルメッキ

＊スパッタ用チューブをご利用の場合は、C2寸法
まで被覆をむいてご利用ください。
被覆以外のチューブのご利用頂けます。

仕様

Type	耐熱	高耐熱
使用流体	空気・水
使用温度範囲＊	0〜100℃	0〜150℃
最高使用圧力	1.0MPa
使用真空圧力	−100kPa

＊水使用の場合は、サージ圧力を最高使用圧力以下に抑えてご使用ください。また、水使用の場合は、必ずソフトチューブ用インサート（こちら PUIT・PUSIT）をご利用ください。
＊凍結なきこと

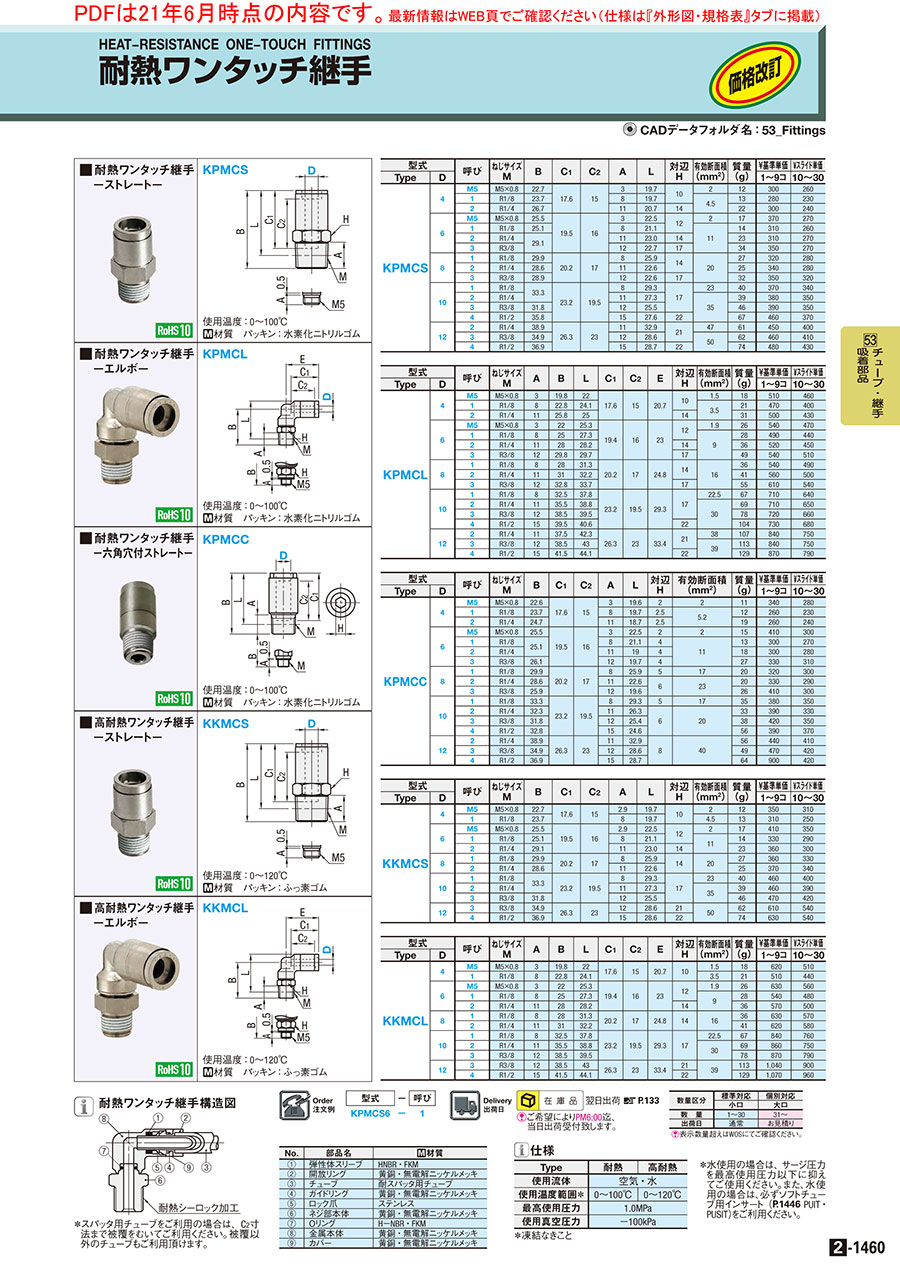

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ワンタッチ継手　メイルコネクタ-外形六角タイプ-
使用流体が空気・水のワンタッチ継手です。ねじ部材質は黄銅、ステンレスから選択できます。
ミスミ
ワンタッチ継手　メイルエルボ
エルボ形状のワンタッチ継手です。ねじ部材質は黄銅、ステンレスから選択できます。
ミスミ
ワンタッチ継手　異径ユニオンストレート
使用流体が空気、ストレート形状のワンタッチ継手です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
