タイプ
~mm
- USTEL
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

ワンタッチ継手　ユニオンティ　ユニオン同径

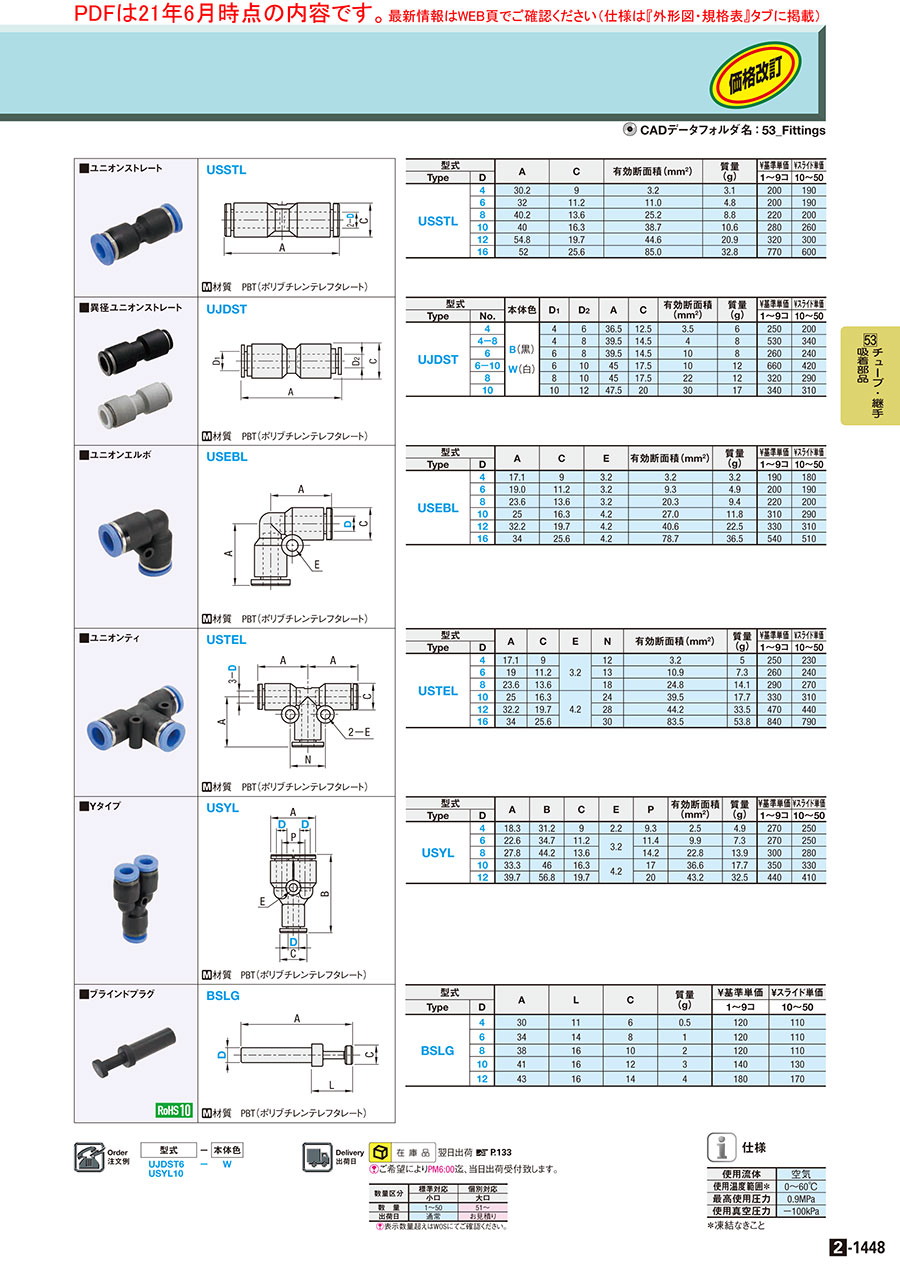

カタログ |P.2-1448

数量スライド割引
当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（25件）

通常単価(税別): 280円～910円

税込単価: 308円～1,001円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ワンタッチ継手　メイルコネクタ-外形六角タイプ-

4.6

通常価格(税別)： 140円 (税込価格：154円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ワンタッチ継手　ユニオンエルボ

4.5

通常価格(税別)： 210円 (税込価格：231円)

通常出荷日：在庫品1日目

【特長】・在庫品のため即日出荷可能です。・シール材材質はニトリルゴムです。

詳細情報を確認する

特性・用途
非磁性
本体材質
PBT(ポリブチレンテレフタレート)
ねじ部材質
ねじ部なし
シール材材質
二トリルゴム
使用温度範囲 (℃)
0::60
使用流体
空気
継手種類
ユニオン同径
ユニオン同径
ユニオンティー
種類
ワンタッチ継手

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が6型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

USTEL

[ M ]材質　PBT（ポリブチレンテレフタレート）

規格表

型式

USTEL10

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		A	C	E	N	有効断面積(mm²)	質量 (g)	￥基準単価	¥スライド単価
Type	D	A	C	E	N	有効断面積(mm²)	質量 (g)	1～9コ	10～50
USTEL	4	17.1	9	3.2	12	3.2	5	250	230
	6	19	11.2		13	10.9	7.3	260	240
	8	23.6	13.6		18	24.8	14.1	290	270
	10	25	16.3	4.2	24	39.5	17.7	330	310
	12	32.2	19.7		28	44.2	33.5	470	440
	16	34	25.6		30	83.5	53.8	840	790

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

RoHS?

最小発注数量

4	10	1個
6	10	1個
8	10	1個
10	10	1個
12	10	1個
16	10	1個

通常単価(税別) (税込単価)	通常出荷日

280円 ( 308円 )	在庫品1日目当日出荷可能
290円 ( 319円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能

基本情報

【特長】・在庫品のため即日出荷可能です。・シール材材質はニトリルゴムです。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

仕様

使用流体	空気
使用温度範囲＊	0〜60℃
最高使用圧力	0.9MPa
使用真空圧力	−100kPa

＊凍結なきこと

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ワンタッチ継手　メイルコネクタ-外形六角タイプ-
使用流体が空気・水のワンタッチ継手です。ねじ部材質は黄銅、ステンレスから選択できます。
ミスミ
ワンタッチ継手　メイルエルボ
エルボ形状のワンタッチ継手です。ねじ部材質は黄銅、ステンレスから選択できます。
ミスミ
ワンタッチ継手　異径ユニオンストレート
使用流体が空気、ストレート形状のワンタッチ継手です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
