メカニカル部品技術窓口
絞り込み条件
未確定：候補が7型番あります。
適用チューブ外径1(φ)
~mm- 4
- 6
- 8
- 10
適用チューブ外径2(φ)
~mm- 6
- 8
- 10
- 12
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
ワンタッチ継手 レデューサ
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 非磁性
- ねじ部材質
- ねじ部なし
- シール材材質
- 二トリルゴム
- 使用温度範囲 (℃)
- 0::60
- 使用流体
- 空気
- 継手種類
- ソケット・レデューサ
- ソケット・レデューサ
- レデューサー
- 種類
- ワンタッチ継手
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が7型番あります。

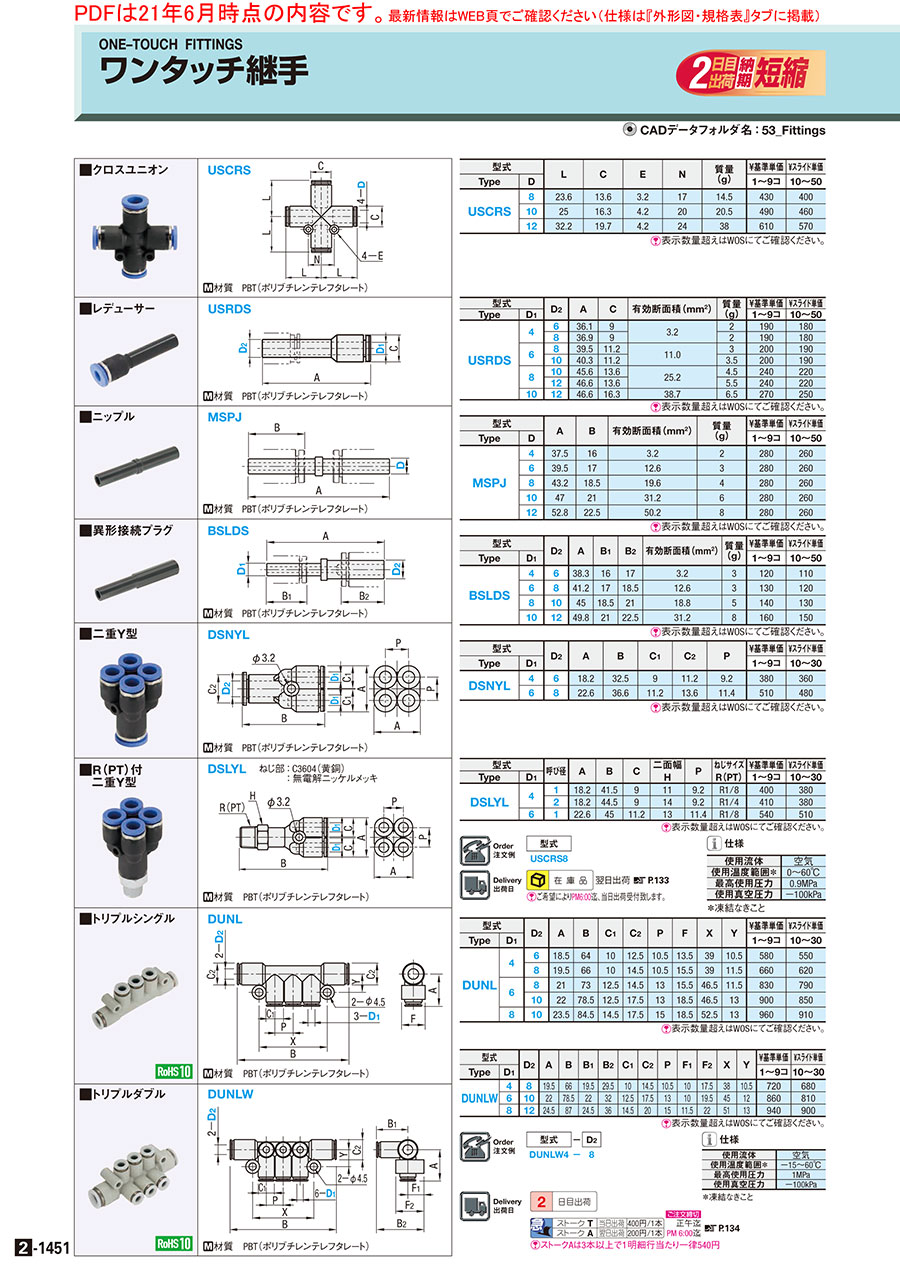

外形図・規格表
USRDS
[ M ]材質 PBT（ポリブチレンテレフタレート）
規格表
| 型式 | − | D2 |
| USRDS8 | − | 10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D2 | A | C | 有効断面積(mm2) | 質量 (g) | ￥基準単価 | ￥スライド単価 | |
| Type | D1 | 1～9コ | 10～50 | |||||
| USRDS | 4 | 6 | 36.1 | 9 | 3.2 | 2 | 190 | 180 |
| 8 | 36.9 | 9 | 2 | 190 | 180 | |||
| 6 | 8 | 39.5 | 11.2 | 11.0 | 3 | 200 | 190 | |
| 10 | 40.3 | 11.2 | 3.5 | 200 | 190 | |||
| 8 | 10 | 45.6 | 13.6 | 25.2 | 4.5 | 240 | 220 | |
| 12 | 46.6 | 13.6 | 5.5 | 240 | 220 | |||
| 10 | 12 | 46.6 | 16.3 | 38.7 | 6.5 | 270 | 250 | |
詳細情報
基本情報
【特長】・ワンタッチ継手 レデューサです。・在庫品のため即日出荷可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
仕様
＊凍結なきこと
| 使用流体 | 空気 |
| 使用温度範囲＊ | 0〜60℃ |
| 最高使用圧力 | 0.9MPa |
| 使用真空圧力 | −100kPa |
カタログ
商品担当おすすめ
ワンタッチ継手 レデューサのレビュー
エア配管
5
5.02020/07/08
使用予定の継手に希望サイズが無く、こちらでサイズ変換しました。すぐ手に入るので助かります。
2人が参考にしています。
エアーブロー
5
5.02022/03/31
エアーブローの供給ｴｱｰ側でエアーホースの大きさが弊社とお客様で会わなくていたんですが、急遽これを発注して解決しました。
0人が参考にしています。
省力機器のエヤー配管
4
4.02021/11/29
価格も安く、販売個数も必要数で購入でき、納期も早いので、今後も利用したい。
0人が参考にしています。
工場の配管からワンタッチで変換
4
4.02021/05/29
エアー配管が工場に引かれているのですがサイズ変換が必要なため購入しました。 ワンタッチで接続取り外しが出来て便利です。
0人が参考にしています。
エア−
4
4.02020/08/11
工作機械の
スピンドル交換に
エア−必要なため
非常に重宝してます
0人が参考にしています。
