ワンタッチ継手　ロングエルボ

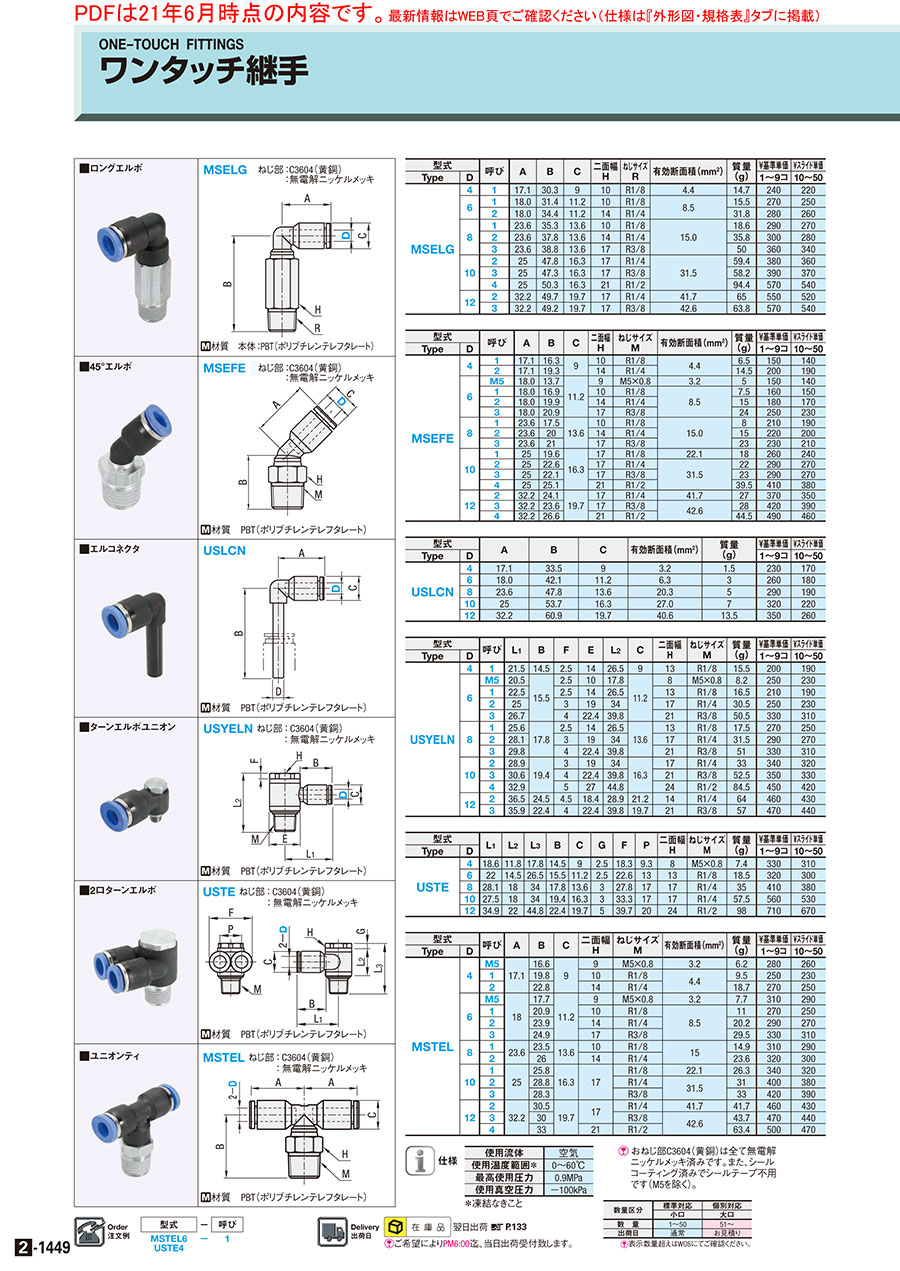

カタログ |P.2-1449

数量スライド割引
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 300円～720円

税込単価: 330円～792円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ワンタッチ継手　メイルコネクタ-外形六角タイプ-

4.6

通常価格(税別)： 140円 (税込価格：154円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ワンタッチ継手　メイルエルボ

4.6

通常価格(税別)： 220円 (税込価格：242円)

通常出荷日：在庫品1日目

【特長】・ワンタッチ継手　ロングエルボです。・在庫品のため即日出荷可能です。

詳細情報を確認する

特性・用途
非磁性
本体材質
PBT(ポリブチレンテレフタレート)
ねじ部材質
C3604(黄銅)
シール材材質
二トリルゴム
使用温度範囲 (℃)
0::60
使用流体
空気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
ロングエルボ
種類
ワンタッチ継手

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が11型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

MSELG ねじ部：C3604（黄銅）
：無電解ニッケルメッキ

[ M ]材質本体：PBT（ポリブチレンテレフタレート）

規格表

型式	−	呼び
MSELG6	−	1

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		呼び	A	B	C	二面幅 H	ねじサイズ R	有効断面積(mm²)	質量 (g)	￥基準単価	￥スライド単価
Type	D	呼び	A	B	C	二面幅 H	ねじサイズ R	有効断面積(mm²)	質量 (g)	1〜9コ	10～50
MSELG	4	1	17.1	30.3	9	10	R1/8	4.4	14.7	240	220
	6	1	18.0	31.4	11.2	10	R1/8	8.5	15.5	270	250
	6	2	18.0	34.4	11.2	14	R1/4	8.5	31.8	280	260
	8	1	23.6	35.3	13.6	10	R1/8	15.0	18.6	290	270
		2	23.6	37.8	13.6	14	R1/4		35.8	300	280
		3	23.6	38.8	13.6	17	R3/8		50	360	340
	10	2	25	47.8	16.3	17	R1/4	31.5	59.4	380	360
		3	25	47.3	16.3	17	R3/8		58.2	390	370
		4	25	50.3	16.3	21	R1/2		94.4	570	540
	12	2	32.2	49.7	19.7	17	R1/4	41.7	65	550	520
	12	3	32.2	49.2	19.7	17	R3/8	42.6	63.8	570	540

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

接続ねじの呼び

RoHS?

最小発注数量

4	1(R1/8)	10	1個
6	1(R1/8)	10	1個
6	2(R1/4)	10	1個
8	1(R1/8)	10	1個
8	2(R1/4)	10	1個
8	3(R3/8)	10	1個
10	2(R1/4)	10	1個
10	3(R3/8)	10	1個
10	4(R1/2)	10	1個
12	2(R1/4)	10	1個
12	3(R3/8)	10	1個

通常単価(税別) (税込単価)	通常出荷日

300円 ( 330円 )	在庫品1日目当日出荷可能
350円 ( 385円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
460円 ( 506円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
700円 ( 770円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能

基本情報

【特長】・ワンタッチ継手　ロングエルボです。・在庫品のため即日出荷可能です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

使用流体	空気
使用温度範囲＊	0～60℃
最高使用圧力	0.9MPa
使用真空圧力	－100kPa

仕様
＊凍結なきこと
[ ! ] おねじ部C3604（黄銅）は全て無電解ニッケルメッキ済みです。また、シールコーティング済みでシールテープ不用です（M5を除く）。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
