ミスミ

真空ポンプ　ダイアフラム型　DAPMP

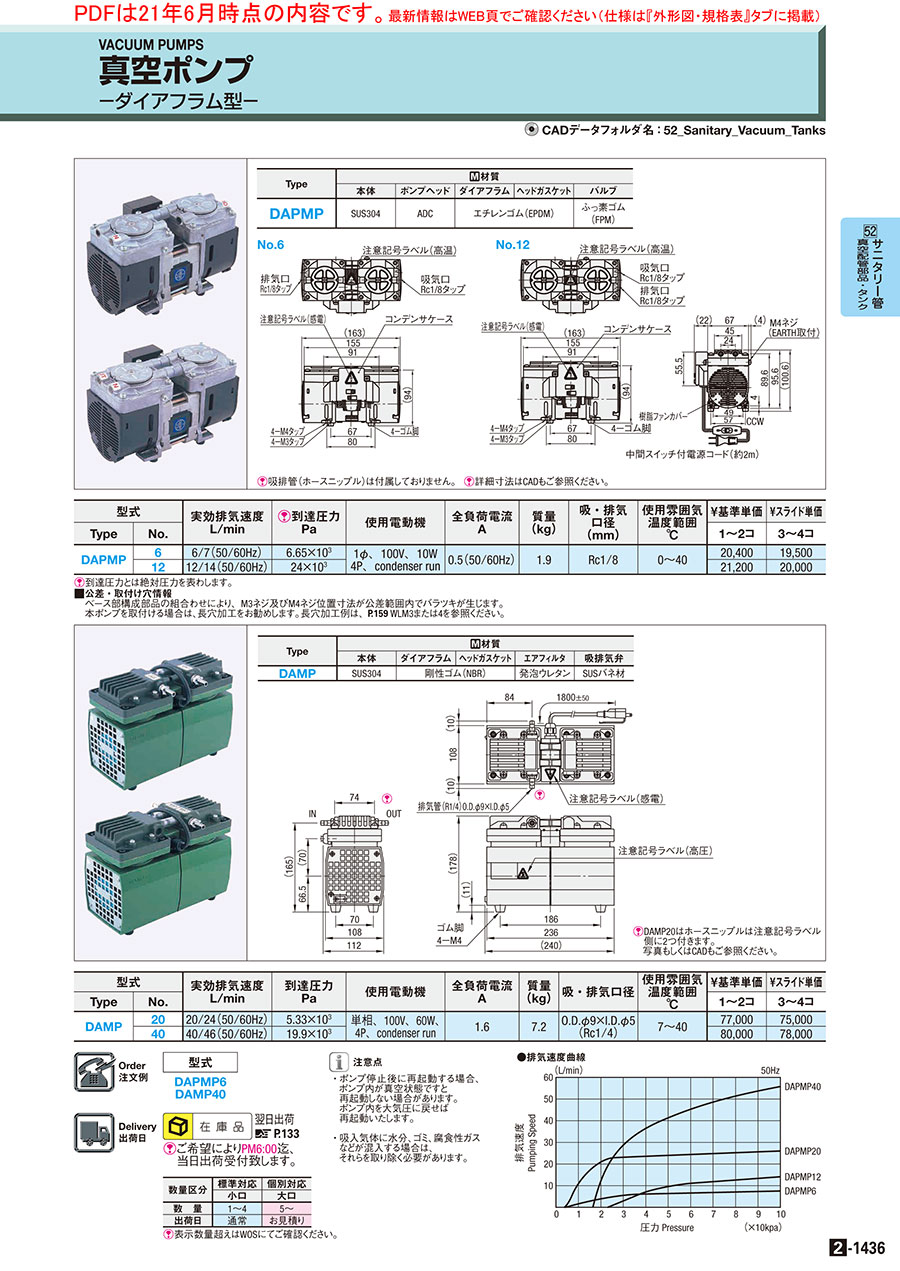

カタログ |P.2-1436

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 22,020円～22,880円

税込単価: 24,222円～25,168円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

真空ポンプ　ダイアフラム型　DAMP

通常価格(税別)： 83,110円 (税込価格：91,421円)

通常出荷日：在庫品1日目

【特長】・ドライ真空ポンプダイヤフラム型です。・在庫品のため即日出荷可能です。...

詳細情報を確認する

環境対応
RoHS対応（10物質）
真空ポンプ種類
ドライ真空ポンプ
ドライ形種類
ダイヤフラム型
電源
AC
電圧(V)
100
使用環境
標準
接ガス部表面処理
なし
付加機能
なし
消費電力 (W)
10

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

No.6

No.12

[ ! ] 吸排管（ホースニップル）は付属しておりません。
[ ! ] 詳細寸法はCADもご参照ください。

Type	[ M ]材質
Type	本体	ポンプヘッド	ダイアフラム	ヘッドガスケット	バルブ
DAPMP	SUS304	ADC	エチレンゴム(EPDM)		ふっ素ゴム(FPM)

規格表

型式

DAPMP6
DAMP40

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		実効排気速度 L/min	[ ! ]到達圧力 Pa	使用電動機	全負荷電流 A	質量 (kg)	吸・排気口径 (mm)	使用雰囲気温度範囲 ℃	￥基準単価	￥スライド単価
Type	No.								1～2コ	3～4コ
DAPMP	6	6/7(50/60Hz)	6.65×10³	1φ、100V、10W 4P、condenser run	0.5(50/60Hz)	1.9	Rc1/8	0～40	21,420	20,480
	12	12/14(50/60Hz)	24×10³						22,260	21,000

[ ! ]到達圧力とは絶対圧力を表わします。
■公差・取付け穴情報
ベース部構成部品の組合わせにより、M3ネジ及びM4ネジ位置寸法が公差範囲内でバラツキが生じます。
本ポンプを取付ける場合は、長穴加工をお勧めします。長穴加工例は、こちら WLM3または4を参照ください。

型番リスト

表示件数

型番

DAPMP6

DAPMP12

吸込流量（50Hz時）

(l/min)

吸込流量（60Hz時）

(l/min)

排気段数

到達圧力

(Pa)

RoHS?

最小発注数量

6	7	2	0.665×10⁴	10	1個
12	14	1	2.40×10⁴	10	1個

通常単価(税別) (税込単価)	通常出荷日

22,020円 ( 24,222円 )	在庫品1日目当日出荷可能
22,880円 ( 25,168円 )	在庫品1日目当日出荷可能

基本情報

【特長】・ドライ真空ポンプダイヤフラム型です。・在庫品のため即日出荷可能です。【材質】・SUS304です。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	１～4	5～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

注意点

・ポンプ停止後に再起動する場合、ポンプ内が真空状態ですと再起動しない場合があります。
　ポンプ内を大気圧に戻せば再起動いたします。

・吸入気体に水分、ゴミ、腐食性ガスなどが混入する場合は、それらを取り除く必要があります。

●排気速度曲線

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
