サニタリーボールバルブ 小径タイプ
- 数量スライド割引
- 納期短縮
- 当日出荷可能
- 通常単価(税別)
- 19,800円～20,590円
- 税込単価
- 21,780円～22,649円
【特長】・小径タイプのサニタリーボールバルブです。・シール材質は、ふっ素樹脂で...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 使用流体
- 水 / 空気 / 油 / ガス
- 駆動種類
- 手動
- シール材質
- ふっ素樹脂
- 最高使用圧力 (MPa)
- 0.98
- 最高使用温度 (℃)
- ::120
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。

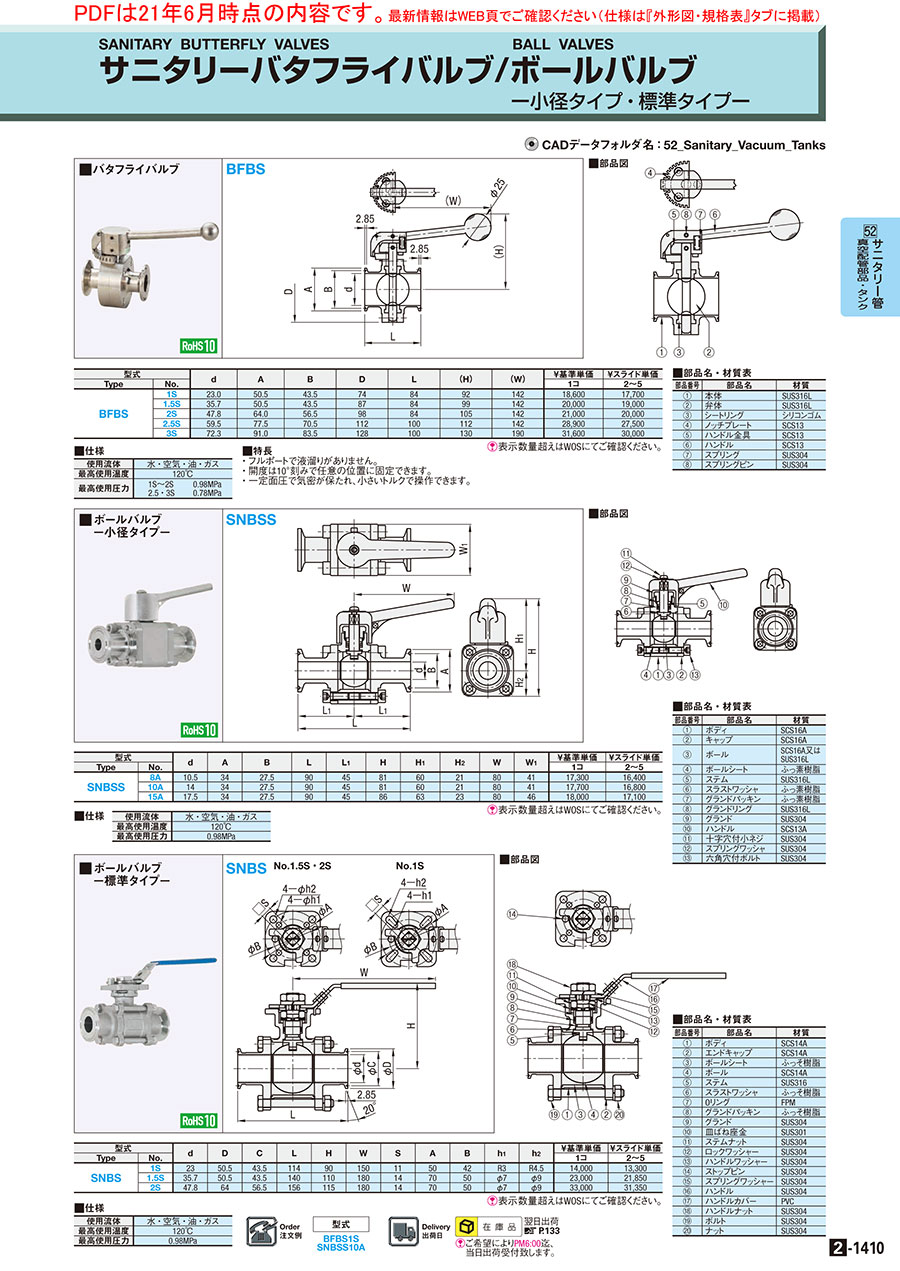

外形図・規格表
SNBSS
■部品図
■部品名・材質表
■部品名・材質表
| 部品番号 | 部品名 | 材質 |
| ① | ボディ | SCS16A |
| ② | キャップ | SCS16A |
| ③ | ボール | SCS16A又はSUS316L |
| ④ | ボールシート | ふっ素樹脂 |
| ⑤ | ステム | SUS316L |
| ⑥ | スラストワッシャ | ふっ素樹脂 |
| ⑦ | グランドパッキン | ふっ素樹脂 |
| ⑧ | グランドリング | SUS316L |
| ⑨ | グランド | SUS304 |
| ⑩ | ハンドル | SCS13A |
| ⑪ | 十字穴付小ネジ | SUS304 |
| ⑫ | スプリングワッシャ | SUS304 |
| ⑬ | 六角穴付ボルト | SUS304 |
規格表
| 型式 |
| BFBS1S SNBSS10A |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d | A | B | L | L1 | H | H1 | H2 | W | W1 | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1コ | 2〜5 | ||||||||||
| SNBSS | 8A | 10.5 | 34 | 27.5 | 90 | 45 | 81 | 60 | 21 | 80 | 41 | 18,170 | 17,220 |
| 10A | 14 | 34 | 27.5 | 90 | 45 | 81 | 60 | 21 | 80 | 41 | 18,590 | 17,640 | |
| 15A | 17.5 | 34 | 27.5 | 90 | 45 | 86 | 63 | 23 | 80 | 46 | 18,900 | 17,960 | |
詳細情報
基本情報
【特長】・小径タイプのサニタリーボールバルブです。・シール材質は、ふっ素樹脂です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
■仕様
| 使用流体 | 水・空気・油・ガス |
| 最高使用温度 | 120℃ |
| 最高使用圧力 | 0.98MPa |
