ミスミ

溶接サニタリー管標準タイプフェルール×パイプ長さL=～1500

カタログ |P.2-1401

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

精密洗浄電解研磨+精密洗浄

ミスミ

【クリーン洗浄品】溶接サニタリー管　標準タイプ　フェルール×パイプ

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サニタリー管　標準タイプ

4.8

通常出荷日：3 日目

【規格追加】 2025年5月、小径サイズ（8A/10A/15A）を追加し、長さ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ストレート片側継手
継手L種類
フェルール
表面仕上
内外面研磨
材質証明書
対象

ご注意

【規格追加】25年5月に小径サイズ追加(8A/10A/15A)、長さ1500mmまで選択可能となりました。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が13型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

Type	[ M ]材質	規格
SNLFP	SUS304	管：(No. 1S〜3S) JIS G3447 継手： IDF
SNLSFP	SUS316L	管：(No. 1S〜3S) JIS G3447 継手： IDF

規格表

型式	−	Ｌ
SNLFP2S SNLFF1S	− −	200 350

・下表の価格表は25年6月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L 指定 1mm単位	D	d	A	￥基準単価
Type	No.					最短L ～ 200	L 201 ～ 300	L 301 ～ 400	L 401 ～ 500	L 501 ～ 600	L 601 ～ 700	L 701 ～ 800	L 801 ～ 900	L 901 ～ 1000	L 1001 ～ 1100	L 1101 ～ 1200	L 1201 ～ 1300	L 1301 ～ 1400	L 1401 ～ 1500
Type	No.					最短L ～ 200	L 201 ～ 300	L 301 ～ 400	L 401 ～ 500	L 501 ～ 600	L 601 ～ 700	L 701 ～ 800	L 801 ～ 900	L 901 ～ 1000	L 1001 ～ 1100	L 1101 ～ 1200	L 1201 ～ 1300	L 1301 ～ 1400	L 1401 ～ 1500
SNLFP	1S	42〜1500	25.4	23	50.5	6,460	6,900	7,350	7,790	8,480	8,850	9,220	9,590	11,220	11,590	11,960	12,330	12,700	13,070
	1.5S		38.1	35.7	50.5	6,790	7,350	7,910	8,460	8,910	9,360	9,810	10,250	12,250	12,700	13,150	13,590	14,040	14,490
	2S		50.8	47.8	64	7,460	8,130	8,680	9,350	10,010	10,650	11,290	11,930	14,370	15,010	15,650	16,290	16,920	17,560
	2.5S		63.5	59.5	77.5	9,790	10,680	11,470	12,360	13,640	14,650	15,670	16,680	19,600	20,620	21,640	22,650	23,670	24,680
	3S		76.3	72.3	91	11,470	12,580	13,700	14,690	16,260	17,510	18,760	20,010	22,750	24,010	25,260	26,510	27,760	29,010
SNLSFP	8A	42〜1500	13.8	10.5	34	15,520	16,920	18,320	19,710	21,110	22,510	23,910	25,310	28,140	29,540	30,940	32,340	33,740	35,140
	10A		17.3	14		15,760	17,280	18,800	20,320	21,840	23,370	24,890	26,410	29,360	30,880	32,400	33,920	35,440	36,960
	15A		21.7	17.5		16,220	17,980	19,730	21,480	23,240	24,990	26,740	28,500	31,680	33,430	35,180	36,940	38,690	40,440
	1S		25.4	23	50.5	12,260	12,830	13,380	13,940	15,050	15,830	16,600	17,370	20,120	20,890	21,660	22,440	23,210	23,980
	1.5S		38.1	35.7	50.5	12,990	13,650	14,270	14,880	15,860	16,830	17,800	18,780	22,100	23,080	24,050	25,020	25,990	26,970
	2S		50.8	47.8	64	14,050	14,710	15,380	16,050	17,360	18,670	19,980	21,290	25,200	26,510	27,820	29,130	30,440	31,750
	2.5S		63.5	59.5	77.5	19,750	20,640	21,530	22,420	24,530	26,630	28,730	30,840	35,730	37,840	39,940	42,040	44,150	46,250
	3S		76.3	72.3	91	24,690	25,800	26,910	28,030	30,720	33,400	36,090	38,770	43,770	46,450	49,130	51,810	54,500	57,180

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番リスト

表示件数

型番

SNLFP1S-[42-1500/1]

SNLFP1.5S-[42-1500/1]

SNLFP2S-[42-1500/1]

SNLFP2.5S-[42-1500/1]

SNLFP3S-[42-1500/1]

SNLSFP1S-[42-1500/1]

SNLSFP1.5S-[42-1500/1]

SNLSFP2S-[42-1500/1]

SNLSFP2.5S-[42-1500/1]

SNLSFP3S-[42-1500/1]

SNLSFP8A-[42-1500/1]

SNLSFP10A-[42-1500/1]

SNLSFP15A-[42-1500/1]

外径呼び D範囲

(φ)

材質

外径呼び D

(φ)

内径

(φ)

(mm)

材質証明書：材質

RoHS?

最小発注数量

1.0S～2.0S	SUS304	1.0S	23	42 ～ 1500	SUS304	10	1個
1.0S～2.0S	SUS304	1.5S	35.7	42 ～ 1500	SUS304	10	1個
1.0S～2.0S	SUS304	2.0S	47.8	42 ～ 1500	SUS304	10	1個
2.5S～4.5S	SUS304	2.5S	59.5	42 ～ 1500	SUS304	10	1個
2.5S～4.5S	SUS304	3.0S	72.3	42 ～ 1500	SUS304	10	1個
1.0S～2.0S	SUS316L	1.0S	23	42 ～ 1500	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.5S	35.7	42 ～ 1500	SUS316L	10	1個
1.0S～2.0S	SUS316L	2.0S	47.8	42 ～ 1500	SUS316L	10	1個
2.5S～4.5S	SUS316L	2.5S	59.5	42 ～ 1500	SUS316L	10	1個
2.5S～4.5S	SUS316L	3.0S	72.3	42 ～ 1500	SUS316L	10	1個
8A～15A	SUS316L	8A	10.5	42 ～ 1500	SUS316L	10	1個
8A～15A	SUS316L	10A	11.3	42 ～ 1500	SUS316L	10	1個
8A～15A	SUS316L	15A	15.7	42 ～ 1500	SUS316L	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

- ( - )	5日目	SH-SNLFP1S
- ( - )	5日目	SH-SNLFP1.5S
- ( - )	5日目	SH-SNLFP2S
- ( - )	5日目	SH-SNLFP2.5S
- ( - )	5日目	SH-SNLFP3S
- ( - )	5日目	SH-SNLSFP1S
- ( - )	5日目	SH-SNLSFP1.5S
- ( - )	5日目	SH-SNLSFP2S
- ( - )	5日目	SH-SNLSFP2.5S
- ( - )	5日目	SH-SNLSFP3S
- ( - )	5日目	-
- ( - )	5日目	-
- ( - )	5日目	-

基本情報

【規格追加】 2025年5月、小径サイズ（8A/10A/15A）を追加し、長さは1500mmまで対応可能になりました。

ご注意

【規格追加】25年5月に小径サイズ追加(8A/10A/15A)、長さ1500mmまで選択可能となりました。
ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
洗浄品はこちらからご選定いただけます。
最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数量	1〜4	5〜10	11～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

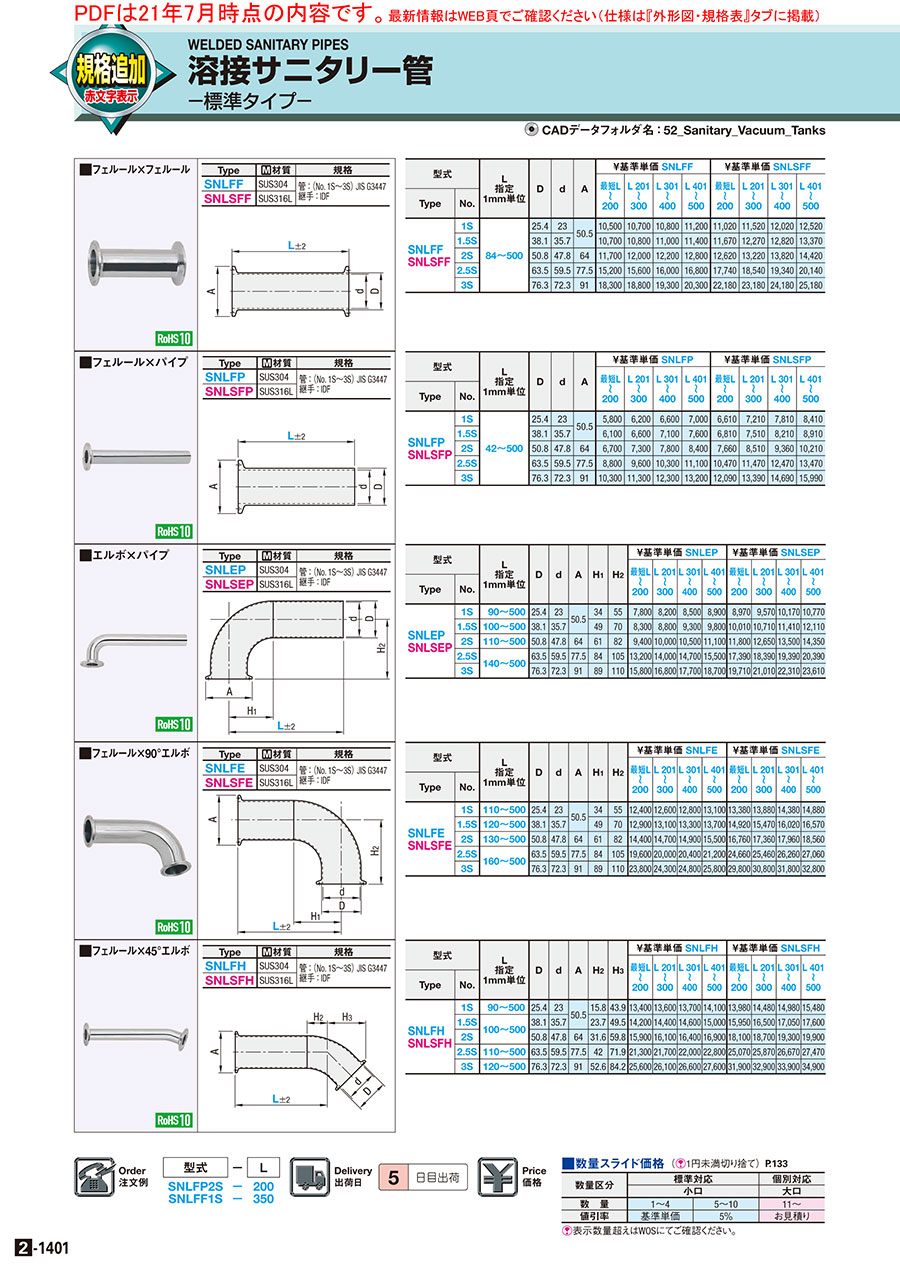

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
サニタリー管　標準タイプ
1mm単位で長さ指定可能なサニタリー管です。
ミスミ
サニタリー管用継手　両フェルール　ストレート
継手種類がヘルールに対応したストレート形状のサニタリー菅用継手です。
ミスミ
溶接サニタリー管標準タイプフェルール×フェルール長さL=～1500
継手種類がヘルールに対応したストレート形状のサニタリー管用継手です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
