サニタリー管　溶接ローネック付タイプ

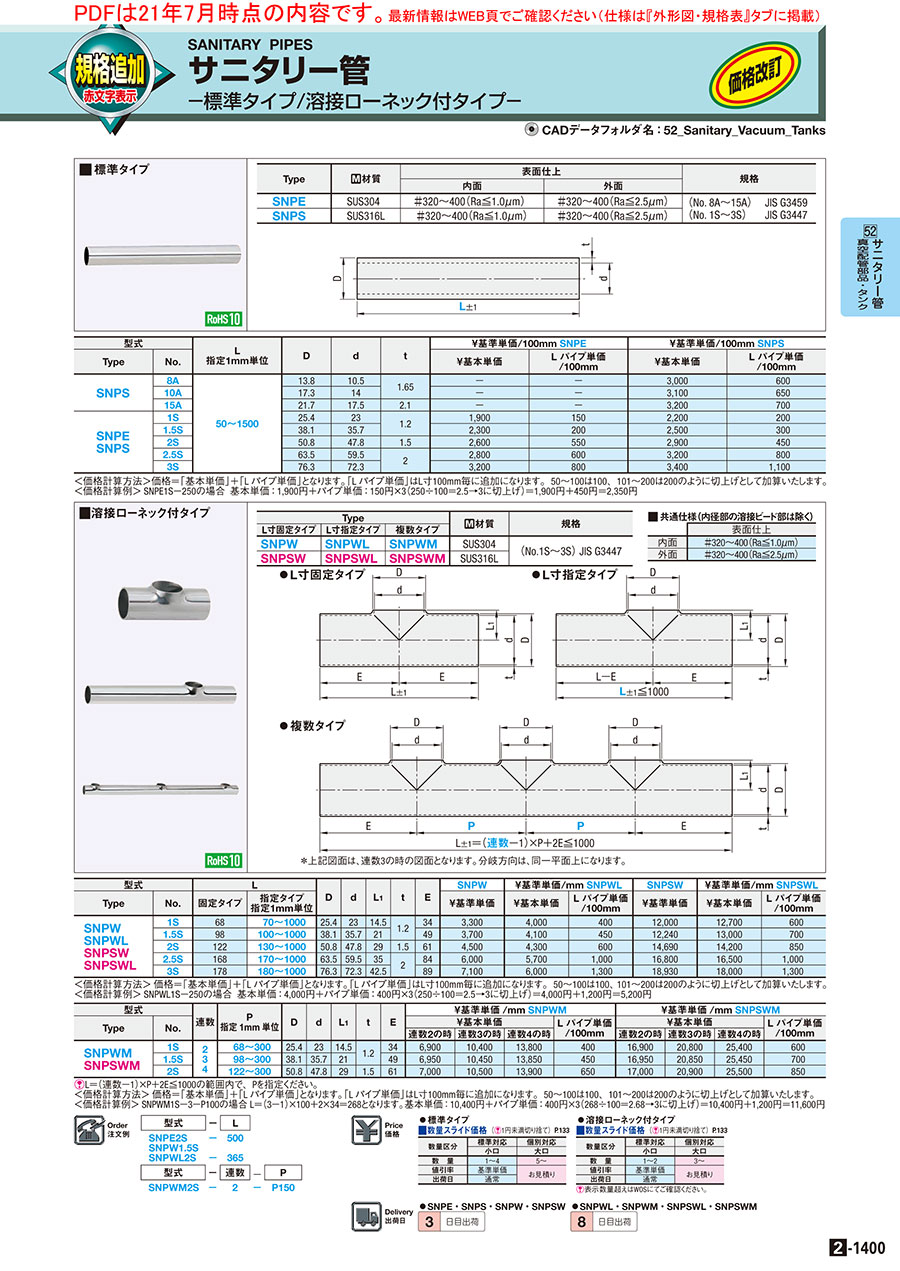

カタログ |P.2-1400

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サニタリー管　標準タイプ

4.8

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

溶接サニタリー管　標準タイプ　フェルール×パイプ

4.5

通常出荷日：5 日目

溶接可能なサニタリー管です。固定寸・指定寸・複数穴から選べます。【材質追加】S...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
ストレート継手なし
表面仕上
内外面研磨
材質証明書
対象

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が37型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■共通仕様（内径部の溶接ビード部は除く）

	表面仕上
内面	＃320～400（Ra≦1.0μm）
外面	＃320～400（Ra≦2.5μm）

●L寸固定タイプ

●L寸指定タイプ

●複数タイプ

＊上記図面は、連数3の時の図面となります。分岐方向は、同一平面上になります。

Type			[ M ]材質	規格
L寸固定タイプ	L寸指定タイプ	複数タイプ	[ M ]材質	規格
SNPW	SNPWL	SNPWM	SUS304	(No.1S〜3S) JIS G3447
SNPSW	SNPSWL	SNPSWM	SUS316L	(No.1S〜3S) JIS G3447

規格表

型式	−	L
SNPE2S SNPW1.5S SNPWL2S	− −	500 365

型式	−	連数	−	P
SNPWM2S	−	2	−	P150

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L		D	d	L₁	t	E	SNPW	￥基準単価/mm SNPWL		SNPSW	￥基準単価/mm SNPSWL
Type	No.	固定タイプ	指定タイプ指定1mm単位	D	d	L₁	t	E	￥基準単価	￥基本単価	L パイプ単価 /100mm	￥基準単価	￥基本単価	L パイプ単価 /100mm
SNPW SNPWL SNPSW SNPSWL	1S	68	70〜1000	25.4	23	14.5	1.2	34	3,470	4,200	420	12,600	13,340	630
	1.5S	98	100〜1000	38.1	35.7	21	1.2	49	3,890	4,310	470	12,850	13,650	740
	2S	122	130〜1000	50.8	47.8	29	1.5	61	4,730	4,520	630	15,420	14,910	890
	2.5S	168	170〜1000	63.5	59.5	35	2	84	6,300	5,990	1,050	17,640	17,330	1,050
	3S	178	180〜1000	76.3	72.3	42.5	2	89	7,460	6,300	1,370	19,880	18,900	1,370

＜価格計算方法＞価格＝「基本単価」＋「L パイプ単価」となります。「L パイプ単価」はL寸100mm毎に追加になります。50〜100は100、101〜200は200のように切上げとして加算いたします。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		連数	P 指定1mm単位	D	d	L₁	t	E	￥基準単価/mm SNPWM				￥基準単価/mm SNPSWM
Type	No.								￥基本単価			L パイプ単価 /100mm	￥基本単価			L パイプ単価 /100mm
Type	No.								連数2の時	連数3の時	連数4の時	L パイプ単価 /100mm	連数2の時	連数3の時	連数4の時	L パイプ単価 /100mm
SNPWM SNPSWM	1S	2 3 4	68〜300	25.4	23	14.5	1.2	34	7,250	10,920	14,490	420	17,750	21,840	26,670	630
	1.5S		98〜300	38.1	35.7	21	1.2	49	7,300	10,970	14,540	470	17,800	21,890	26,720	740
	2S		122〜300	50.8	47.8	29	1.5	61	7,350	11,030	14,600	680	17,850	21,950	26,780	890

[ ! ]L＝（連数－1）×P＋2E≦1000の範囲内で、Pを指定ください。
＜価格計算方法＞価格＝「基本単価」＋「L パイプ単価」となります。「L パイプ単価」はL寸100mm毎に追加になります。50〜100は100、101〜200は200のように切上げとして加算いたします。

型番リスト

表示件数

型番

外径呼び D範囲

(φ)

材質

外径呼び D

(φ)

内径

(φ)

長さ L

(mm)

L寸タイプ

溶接ローネック連数

P寸

(mm)

材質証明書：材質

RoHS?

最小発注数量

1.0S～2.0S	SUS316L	1.0S	23	68	固定タイプ	-	-	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.5S	35.7	98	固定タイプ	-	-	SUS316L	10	1個
1.0S～2.0S	SUS316L	2.0S	47.8	-	固定タイプ	-	-	SUS316L	10	1個
2.5S～4.5S	SUS316L	2.5S	59.5	168	固定タイプ	-	-	SUS316L	10	1個
2.5S～4.5S	SUS316L	3.0S	72.3	178	固定タイプ	-	-	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.0S	23	70 ～ 1000	指定タイプ	-	-	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.5S	35.7	100 ～ 1000	指定タイプ	-	-	SUS316L	10	1個
1.0S～2.0S	SUS316L	2.0S	47.8	130 ～ 1000	指定タイプ	-	-	SUS316L	10	1個
2.5S～4.5S	SUS316L	2.5S	59.5	170 ～ 1000	指定タイプ	-	-	SUS316L	10	1個
2.5S～4.5S	SUS316L	3.0S	72.3	180 ～ 1000	指定タイプ	-	-	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.0S	23	-	複数タイプ	2	68 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.0S	23	-	複数タイプ	3	68 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.0S	23	-	複数タイプ	4	68 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.5S	35.7	-	複数タイプ	2	98 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.5S	35.7	-	複数タイプ	3	98 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS316L	1.5S	35.7	-	複数タイプ	4	98 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS316L	2.0S	47.8	-	複数タイプ	2	122 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS316L	2.0S	47.8	-	複数タイプ	3	122 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS316L	2.0S	47.8	-	複数タイプ	4	122 ～ 300	SUS316L	10	1個
1.0S～2.0S	SUS304	1.0S	23	68	固定タイプ	-	-	SUS304	10	1個
1.0S～2.0S	SUS304	1.5S	35.7	98	固定タイプ	-	-	SUS304	10	1個
1.0S～2.0S	SUS304	2.0S	47.8	122	固定タイプ	-	-	SUS304	10	1個
2.5S～4.5S	SUS304	2.5S	59.5	168	固定タイプ	-	-	SUS304	10	1個
2.5S～4.5S	SUS304	3.0S	72.3	178	固定タイプ	-	-	SUS304	10	1個
1.0S～2.0S	SUS304	1.0S	23	70 ～ 1000	指定タイプ	-	-	SUS304	10	1個
1.0S～2.0S	SUS304	1.5S	35.7	100 ～ 1000	指定タイプ	-	-	SUS304	10	1個
1.0S～2.0S	SUS304	2.0S	47.8	130 ～ 1000	指定タイプ	-	-	SUS304	10	1個
2.5S～4.5S	SUS304	2.5S	59.5	170 ～ 1000	指定タイプ	-	-	SUS304	10	1個
2.5S～4.5S	SUS304	3.0S	72.3	180 ～ 1000	指定タイプ	-	-	SUS304	10	1個
1.0S～2.0S	SUS304	1.0S	23	-	複数タイプ	2	68 ～ 300	SUS304	10	1個
1.0S～2.0S	SUS304	1.0S	23	-	複数タイプ	3	68 ～ 300	SUS304	10	1個
1.0S～2.0S	SUS304	1.0S	23	-	複数タイプ	4	68 ～ 300	SUS304	10	1個
1.0S～2.0S	SUS304	1.5S	35.7	-	複数タイプ	2	98 ～ 300	SUS304	10	1個
1.0S～2.0S	SUS304	1.5S	35.7	-	複数タイプ	3	98 ～ 300	SUS304	10	1個
1.0S～2.0S	SUS304	1.5S	35.7	-	複数タイプ	4	98 ～ 300	SUS304	10	1個
1.0S～2.0S	SUS304	2.0S	47.8	-	複数タイプ	2	122 ～ 300	SUS304	10	1個
1.0S～2.0S	SUS304	2.0S	47.8	-	複数タイプ	4	122 ～ 300	SUS304	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

16,030円 ( 17,633円 )	8日目	SL-SNPSW1S
16,340円 ( 17,974円 )	8日目	SL-SNPSW1.5S
19,620円 ( 21,582円 )	8日目	SL-SNPSW2S
22,440円 ( 24,684円 )	8日目	SL-SNPSW2.5S
25,280円 ( 27,808円 )	8日目	SL-SNPSW3S
- ( - )	8日目	SL-SNPSWL1S
- ( - )	8日目	SL-SNPSWL1.5S
- ( - )	8日目	SL-SNPSWL2S
- ( - )	8日目	SL-SNPSWL2.5S
- ( - )	8日目	SL-SNPSWL3S
- ( - )	8日目	SL-SNPSWM1S-2
- ( - )	8日目	SL-SNPSWM1S-3
- ( - )	8日目	SL-SNPSWM1S-4
- ( - )	8日目	SL-SNPSWM1.5S-2
- ( - )	8日目	SL-SNPSWM1.5S-3
- ( - )	8日目	SL-SNPSWM1.5S-4
- ( - )	8日目	SL-SNPSWM2S-2
- ( - )	8日目	SL-SNPSWM2S-3
- ( - )	8日目	SL-SNPSWM2S-4
4,420円 ( 4,862円 )	3日目	SL-SNPW1S
4,940円 ( 5,434円 )	3日目	SL-SNPW1.5S
6,010円 ( 6,611円 )	3日目	SL-SNPW2S
8,020円 ( 8,822円 )	3日目	SL-SNPW2.5S
9,490円 ( 10,439円 )	3日目	SL-SNPW3S
- ( - )	8日目	SL-SNPWL1S
- ( - )	8日目	SL-SNPWL1.5S
- ( - )	8日目	SL-SNPWL2S
- ( - )	8日目	SL-SNPWL2.5S
- ( - )	8日目	SL-SNPWL3S
- ( - )	8日目	SL-SNPWM1S-2
- ( - )	8日目	SL-SNPWM1S-3
- ( - )	8日目	SL-SNPWM1S-4
- ( - )	8日目	SL-SNPWM1.5S-2
- ( - )	8日目	SL-SNPWM1.5S-3
- ( - )	8日目	SL-SNPWM1.5S-4
- ( - )	8日目	SL-SNPWM2S-2
- ( - )	8日目	SL-SNPWM2S-4

基本情報

溶接可能なサニタリー管です。固定寸・指定寸・複数穴から選べます。
【材質追加】SUS316Lが選択可能になりました。

ご注意

洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

◦標凖タイプ
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜4	5～
値引率	基準単価	お見積り
出荷日	通常	お見積り

◦溶接ローネック付タイプ
■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜2	3～
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●SNPE・SNPS・SNPW・SNPSW

日目出荷

●SNPWL・SNPWM・SNPSWL・SNPSWM

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
