フレキシブルホース（メタルタッチ・無溶接） ー低圧タイプー
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 使用流体
- 蒸気 / 水 / 油 / 空気
- ホース材質
- SUS304
- 接続部 種類
- かしめ金具
- 最高使用圧力（範囲） (MPa)
- ～1.0
- ホース補強
- あり
- 使用温度範囲 (℃)
- 0::100
- 最高使用圧力 (MPa)
- 1.0
- 材質証明書
- 対象
ご注意
- 負圧の環境下では使用できません。
- 洗浄品はこちらからご選定いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が720型番あります。

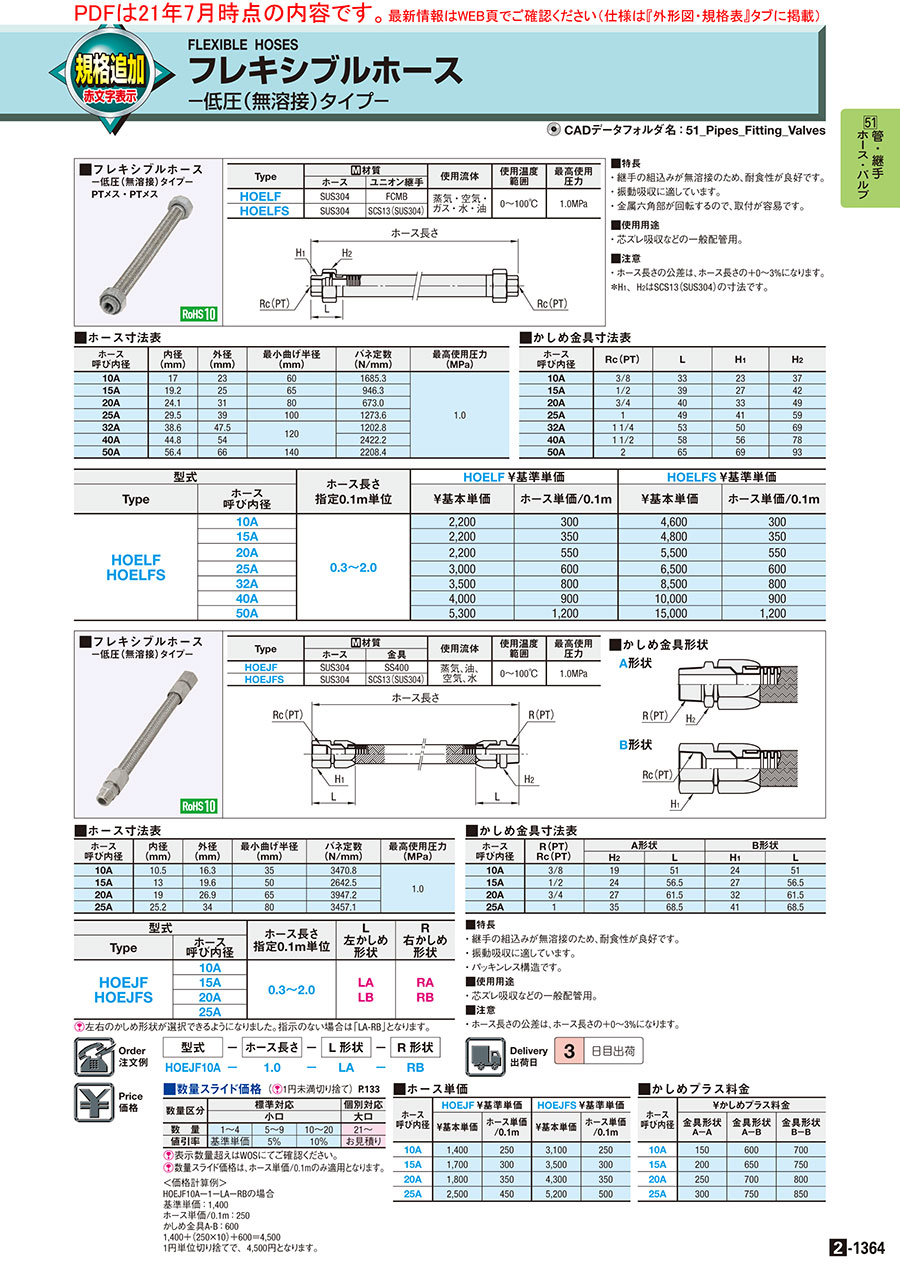

外形図・規格表
外形図
■かしめ金具形状
A形状
B形状
[ ! ]袋ナットとホースは別々に回転いたします。
[ ! ]袋ナットの締付トルクデータのご用意はございません。
[ ! ]部品単品販売は標準品では対応しておりません。ご希望の場合、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
| Type | [ M ]材質 | 使用流体 | 使用温度 範囲 | 最高使用 圧力 | |
| ホース | 金具 | ||||
| HOEJ F | SUS304 | SS400 | 蒸気、油、空気、水 | 0〜100℃ | 1.0MPa |
| HOEJFS | SUS304 | SCS13(SUS304) | |||
規格表
| 型式 | - | ホース長さ | - | L形状 | - | R形状 |
| HOEJF10A | - | 1.5 | - | LA （おねじ） | - | RB （めねじ） |
| HOEJF10A | - | 1.5 | - | LB （めねじ） | - | RA （おねじ） |
| HOEJF10A | - | 1.5 | - | LA （おねじ） | - | RA （おねじ） |
| HOEJF10A | - | 1.5 | - | LB （めねじ） | - | RB （めねじ） |
■ホース寸法表
| ホ－ス 呼び内径 | 内径 (mm) | 外径 (mm) | 最小曲げ半径 (mm) | バネ定数 (N/mm) | 最高使用圧力 (MPa) |
| 10A | 10.5 | 16.3 | 35 | 3470.8 | 1.0 |
| 15A | 13 | 19.6 | 50 | 2642.5 | |
| 20A | 19 | 26.9 | 65 | 3947.2 | |
| 25A | 25.2 | 34 | 80 | 3457.1 |
■かしめ金具寸法表
| ホ－ス 呼び内径 | R(PT) Rc(PT) | A形状 | B形状 | ||
| H2 | L | H1 | L | ||
| 10A | 3/8 | 19 | 51 | 24 | 51 |
| 15A | 1/2 | 24 | 56.5 | 27 | 56.5 |
| 20A | 3/4 | 27 | 61.5 | 32 | 61.5 |
| 25A | 1 | 35 | 68.5 | 41 | 68.5 |
| 型式 | ホ－ス長さ 指定0.1m単位 | L 左かしめ形状 | R 右かしめ形状 | |
| Type | ホ－ス 呼び内径 | |||
| HOEJF HOEJFS | 10A | 0.3～2.0 | LA（おねじ） LB（めねじ） | RA（おねじ） RB（めねじ） |
| 15A | ||||
| 20A | ||||
| 25A | ||||
[ ! ]形状の組合せに間違いがないようご注意ください。型式決定後、3Dプレビューを押下すると、形状が確認できます。
■かしめ金具の構造（例：A形状）
取り付け方法
| 誤 | 正 | ||||
|---|---|---|---|---|---|
| 無理な弯曲での使用はチューブの寿命を著しく縮めます。 |  | × | 小さな弯曲部分にはパイプを使用して、チューブは許容弯曲半径を維持してお使いください。 |  | ○ |
| 連続的に屈曲する箇所は、特に注意が必要です。 |  | × | 弯曲パイプの使用と、U字配管になるようにチューブの取り付けを行います。 |  | ○ |
| 連続的な水平運動のため、チューブがねじれるような屈曲荷重は大変危険です。 |  | × | ホースの動きに同調する回転ローラーを取り付けることにより、無理な屈曲は避けられます。 |  | ○ |
| チューブの取り付け部分に回転運動を伝えると、チューブがねじれます。 |  | × | 回転ジョイントを取り付けて、チューブをねじらないようにしてください。 |  | ○ |
| チューブを取り付けの時に両端が運動方向と違った位置の場合は、ねじれを起こします。 |  | × | チューブの取り付けは、運動方向に対して常に平行になるように取り付けてください。 |  | ○ |
使用例
配管の芯がズレていても、簡単に取り付け可能
振動の発生する機器の振動吸収に
曲げて使って、工事の省力化
動きのある装置の配管に
製品比較情報
| 商品名 | （本商品）低圧（無溶接）タイプ | 高圧タイプ | 中圧タイプ | 低圧（無溶接）タイプ PTメス・PTメス | フレキシブルふっ素樹脂ホース | フレキシブルチューブ | フレキシブルふっ素樹脂ホース 柔軟タイプ |
|---|---|---|---|---|---|---|---|
| 商品画像 |  |  |  |  |  |  |  |
| ホース材質 | ステンレス（SUS304） | ステンレス（SUS304） | ステンレス（SUS304） | ステンレス（SUS304） | ふっ素樹脂 | ステンレス（SUS304） | ふっ素樹脂 |
| 使用流体 | 蒸気 / 水 / 油 / 空気 | 蒸気 / 水 / 油 / 空気 | 蒸気 / 水 / 油 / 空気 | 蒸気 / 水 / ガス / 油 / 空気 | 水 / 空気 / 溶剤 | 水 | 水 / 空気 / 溶剤 |
| 内径 d（φ） | 10.5 ～ 25.2 | 7 ～ 25.5 | 7.2 ～ 52.6 | 17 ～ 56.4 | 4.8 ～ 7.9 | 12 ～ 15 | 4 ～ 11 |
| 最高使用圧力 （MPa） | 1 | 3.4 ～ 6.4 | 2 | 1 | 17 ～ 20.5 | 1.75 | 2 ～ 3 |
| ブレード | あり | あり | あり | あり | あり | なし | あり |
| 最小曲げ半径 （mm） | 35 ～ 80 | 25 ～ 45 | 25 ～ 140 | 60 ～ 140 | 51 ～ 102 | 40 ～ 60 | 20 ～ 30 |
| 接続部材質 | ステンレス / スチール | ステンレス | ステンレス | ステンレス / スチール | ステンレス / スチール | ステンレス | ステンレス |
注意・禁止事項
- 表面処理はされていません。
- ホースの両端の六角部分は回転しません。
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,140円 ( 3,454円 ) | 3日目 |
2,620円 ( 2,882円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,140円 ( 3,454円 ) | 3日目 |
3,260円 ( 3,586円 ) | 3日目 |
3,420円 ( 3,762円 ) | 3日目 |
2,910円 ( 3,201円 ) | 3日目 |
3,420円 ( 3,762円 ) | 3日目 |
3,420円 ( 3,762円 ) | 3日目 |
3,550円 ( 3,905円 ) | 3日目 |
3,700円 ( 4,070円 ) | 3日目 |
3,200円 ( 3,520円 ) | 3日目 |
3,700円 ( 4,070円 ) | 3日目 |
3,700円 ( 4,070円 ) | 3日目 |
3,820円 ( 4,202円 ) | 3日目 |
3,990円 ( 4,389円 ) | 3日目 |
3,470円 ( 3,817円 ) | 3日目 |
3,990円 ( 4,389円 ) | 3日目 |
3,990円 ( 4,389円 ) | 3日目 |
4,110円 ( 4,521円 ) | 3日目 |
4,280円 ( 4,708円 ) | 3日目 |
3,760円 ( 4,136円 ) | 3日目 |
4,280円 ( 4,708円 ) | 3日目 |
4,280円 ( 4,708円 ) | 3日目 |
4,390円 ( 4,829円 ) | 3日目 |
4,550円 ( 5,005円 ) | 3日目 |
4,040円 ( 4,444円 ) | 3日目 |
4,550円 ( 5,005円 ) | 3日目 |
4,550円 ( 5,005円 ) | 3日目 |
4,680円 ( 5,148円 ) | 3日目 |
4,840円 ( 5,324円 ) | 3日目 |
4,330円 ( 4,763円 ) | 3日目 |
4,840円 ( 5,324円 ) | 3日目 |
4,840円 ( 5,324円 ) | 3日目 |
4,950円 ( 5,445円 ) | 3日目 |
5,120円 ( 5,632円 ) | 3日目 |
4,610円 ( 5,071円 ) | 3日目 |
5,120円 ( 5,632円 ) | 3日目 |
5,120円 ( 5,632円 ) | 3日目 |
5,240円 ( 5,764円 ) | 3日目 |
5,410円 ( 5,951円 ) | 3日目 |
4,890円 ( 5,379円 ) | 3日目 |
5,410円 ( 5,951円 ) | 3日目 |
5,410円 ( 5,951円 ) | 3日目 |
5,520円 ( 6,072円 ) | 3日目 |
5,680円 ( 6,248円 ) | 3日目 |
5,180円 ( 5,698円 ) | 3日目 |
5,680円 ( 6,248円 ) | 3日目 |
5,680円 ( 6,248円 ) | 3日目 |
5,810円 ( 6,391円 ) | 3日目 |
5,970円 ( 6,567円 ) | 3日目 |
5,460円 ( 6,006円 ) | 3日目 |
5,970円 ( 6,567円 ) | 3日目 |
5,970円 ( 6,567円 ) | 3日目 |
6,100円 ( 6,710円 ) | 3日目 |
6,250円 ( 6,875円 ) | 3日目 |
5,750円 ( 6,325円 ) | 3日目 |
6,250円 ( 6,875円 ) | 3日目 |
6,250円 ( 6,875円 ) | 3日目 |
6,370円 ( 7,007円 ) | 3日目 |
詳細情報
基本情報
【特長】・振動吸収に適した低圧（無溶接）フレキシブルホースです。
ご注意
- 負圧の環境下では使用できません。
- 洗浄品はこちらからご選定いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■ホース単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■かしめプラス料金
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格は、ホース単価/0.1mのみ適用となります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ホ－ス 呼び内径 | HOEJF￥基準単価 | HOEJFS￥基準単価 | ||
| ￥基本単価 | ホ－ス単価/0.1m | ￥基本単価 | ホ－ス単価/0.1m | |
| 10A | 1,470 | 260 | 3,260 | 260 |
| 15A | 1,790 | 320 | 3,680 | 320 |
| 20A | 1,890 | 370 | 4,520 | 370 |
| 25A | 2,630 | 470 | 5,460 | 530 |
| ホ－ス 呼び内径 | ￥かしめプラス料金 | ||
| 金具形状 A－A | 金具形状 A－B | 金具形状 B－B | |
| 10A | 160 | 630 | 740 |
| 15A | 210 | 680 | 790 |
| 20A | 260 | 740 | 840 |
| 25A | 320 | 790 | 890 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜4 | 5〜9 | 10〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
[ ! ]数量スライド価格は、ホース単価/0.1mのみ適用となります。
概要・仕様
仕様・概要
■特長
・継手の組込みが無溶接のため、耐食性が良好です。
・振動吸収に適しています。
・パッキンレス構造です。
■使用用途
・芯ズレ吸収などの一般配管用。
■注意
・ホース長さの公差は、ホース長さの＋0〜3%になります。
・継手の組込みが無溶接のため、耐食性が良好です。
・振動吸収に適しています。
・パッキンレス構造です。
■使用用途
・芯ズレ吸収などの一般配管用。
■注意
・ホース長さの公差は、ホース長さの＋0〜3%になります。
