フレキシブルホース（メタルタッチ） ー中圧タイプー
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 使用流体
- 蒸気 / 水 / 油 / 空気
- 接続部 種類
- かしめ金具
- かしめ金具 接続形態
- おねじｘおねじ / めねじｘめねじ / おねじｘめねじ
- 最高使用圧力（範囲） (MPa)
- 1.1～3.0
- ホース補強
- あり
- 使用温度範囲 (℃)
- 0::200
- 金具材質
- SUS304
- 最高使用圧力 (MPa)
- 2.0
- 材質証明書
- 対象
ご注意
- 負圧の環境下では使用できません。
- 洗浄品はこちらからご選定いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。

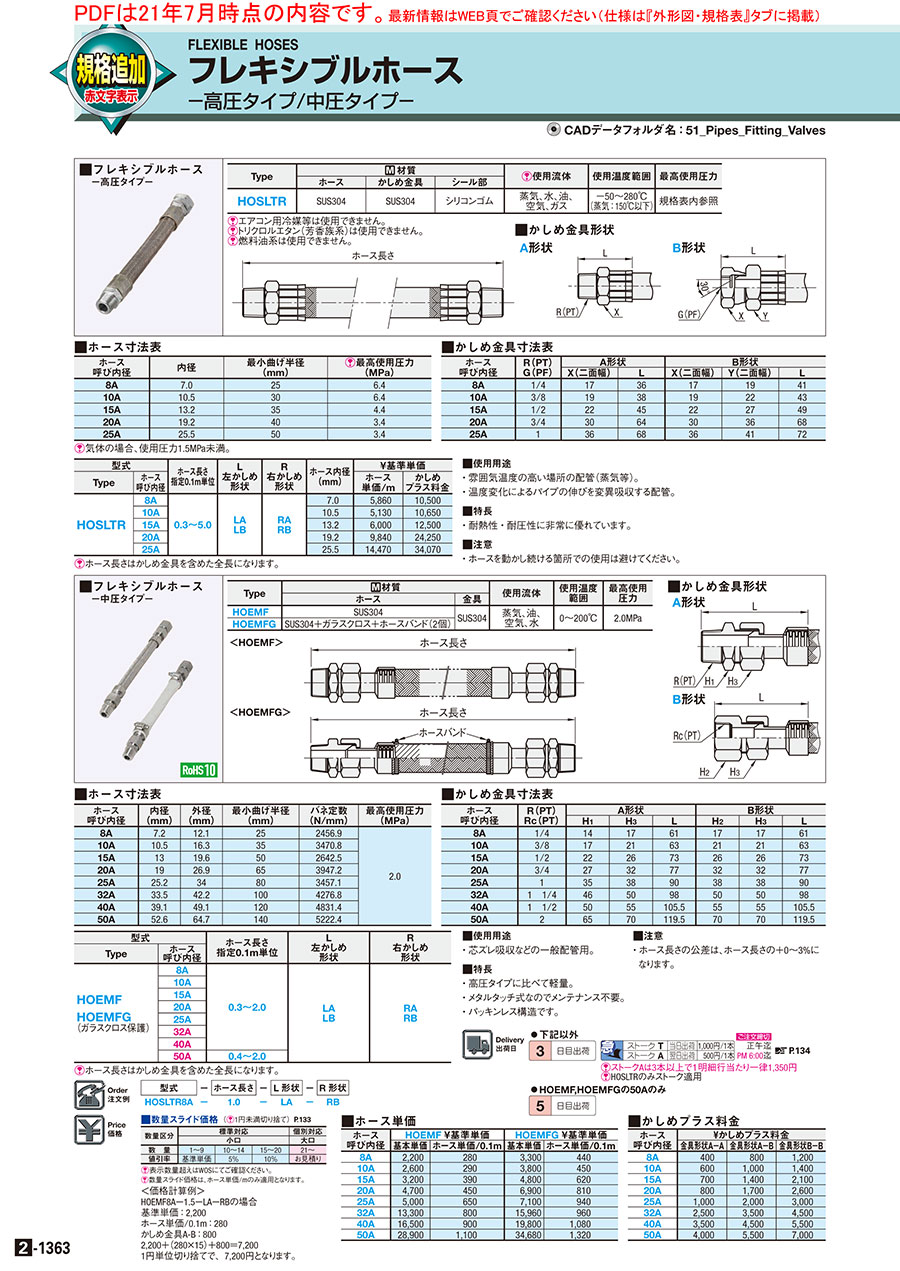

外形図・規格表
外形図
＜HOEMF＞
＜HOEMFG＞
■かしめ金具形状
A形状
B形状
[ ! ]袋ナットとホースは別々に回転いたします。
[ ! ]袋ナットの締付トルクデータのご用意はございません。
[ ! ]両端のニップルを取り外す事が可能です。
[ ! ]部品単品販売は標準品では対応しておりません。ご希望の場合、カタログ規格外品サービス にて製作可否を含めたお見積もりをお願いします。
| Type | [ M ]材質 | 使用流体 | 使用温度 範囲 | 最高使用 圧力 | |
| ホース | 金具 | ||||
| HOEMF | SUS304 | SUS304 | 蒸気、油、空気、水 | 0～200℃ | 2.0MPa |
| HOEMFG | SUS304＋ガラスクロス＋ホースバンド(2個) | ||||
規格表
| 型式 | - | ホース長さ | - | L形状 | - | R形状 |
| HOEMF8A | - | 1.5 | - | LA （おねじ） | - | RB （めねじ） |
| HOEMF8A | - | 1.5 | - | LB （めねじ） | - | RA （おねじ） |
| HOEMF8A | - | 1.5 | - | LA （おねじ） | - | RA （おねじ） |
| HOEMF8A | - | 1.5 | - | LB （めねじ） | - | RB （めねじ） |
■ホース寸法表
| ホ－ス 呼び内径 | 内径 (mm) | 外径 (mm) | 最小曲げ半径 (mm) | バネ定数 (N/mm) | 最高使用圧力 (MPa) |
| 8A | 7.2 | 12.1 | 25 | 2456.9 | 2.0 |
| 10A | 10.5 | 16.3 | 35 | 3470.8 | |
| 15A | 13 | 19.6 | 50 | 2642.5 | |
| 20A | 19 | 26.9 | 65 | 3947.2 | |
| 25A | 25.2 | 34 | 80 | 3457.1 | |
| 32A | 33.5 | 42.2 | 100 | 4276.8 | |
| 40A | 39.1 | 49.1 | 120 | 4831.4 | |
| 50A | 52.6 | 64.7 | 140 | 5222.4 |
■かしめ金具寸法表
| ホ－ス 呼び内径 | R(PT) Rc(PT) | A形状 | B形状 | ||||
| H1 | H3 | L | H2 | H3 | L | ||
| 8A | 1/4 | 14 | 17 | 61 | 17 | 17 | 61 |
| 10A | 3/8 | 17 | 21 | 63 | 21 | 21 | 63 |
| 15A | 1/2 | 22 | 26 | 73 | 26 | 26 | 73 |
| 20A | 3/4 | 27 | 32 | 77 | 32 | 32 | 77 |
| 25A | 1 | 35 | 38 | 90 | 38 | 38 | 90 |
| 32A | 1 1/4 | 46 | 50 | 98 | 50 | 50 | 98 |
| 40A | 1 1/2 | 50 | 55 | 105.5 | 55 | 55 | 105.5 |
| 50A | 2 | 65 | 70 | 119.5 | 70 | 70 | 119.5 |
| 型式 | ホ－ス長さ 指定0.1m単位 | L 左かしめ 形状 | R 右かしめ 形状 | |
| Type | ホ－ス 呼び内径 | |||
| HOEMF HOEMFG (ガラスクロス保護) | 8A | 0.3～2.0 | LA（おねじ） LB（めねじ） | RA（おねじ） RB（めねじ） |
| 10A | ||||
| 15A | ||||
| 20A | ||||
| 25A | ||||
| 32A | ||||
| 40A | ||||
| 50A | 0.4～2.0 | |||
[ ! ]形状の組合せに間違いがないようご注意ください。型式決定後、3Dプレビューを押下すると、形状が確認できます。
■かしめ金具の構造（例：B形状）
取り付け方法
| 誤 | 正 | ||||
|---|---|---|---|---|---|
| 無理な弯曲での使用はチューブの寿命を著しく縮めます。 |  | × | 小さな弯曲部分にはパイプを使用して、チューブは許容弯曲半径を維持してお使いください。 |  | ○ |
| 連続的に屈曲する箇所は、特に注意が必要です。 |  | × | 弯曲パイプの使用と、U字配管になるようにチューブの取り付けを行います。 |  | ○ |
| 連続的な水平運動のため、チューブがねじれるような屈曲荷重は大変危険です。 |  | × | ホースの動きに同調する回転ローラーを取り付けることにより、無理な屈曲は避けられます。 |  | ○ |
| チューブの取り付け部分に回転運動を伝えると、チューブがねじれます。 |  | × | 回転ジョイントを取り付けて、チューブをねじらないようにしてください。 |  | ○ |
| チューブを取り付けの時に両端が運動方向と違った位置の場合は、ねじれを起こします。 |  | × | チューブの取り付けは、運動方向に対して常に平行になるように取り付けてください。 |  | ○ |
使用例
配管の芯がズレていても、簡単に取り付け可能
振動の発生する機器の振動吸収に
曲げて使って、工事の省力化
動きのある装置の配管に
製品比較情報
| 商品名 | （本商品）中圧タイプ | 高圧タイプ | 低圧（無溶接）タイプ PTメス・PTメス | フレキシブルふっ素樹脂ホース | 低圧（無溶接）タイプ | フレキシブルチューブ | フレキシブルふっ素樹脂ホース 柔軟タイプ |
|---|---|---|---|---|---|---|---|
| 商品画像 |  |  |  |  |  |  |  |
| ホース材質 | ステンレス（SUS304） | ステンレス（SUS304） | ステンレス（SUS304） | ふっ素樹脂 | ステンレス（SUS304） | ステンレス（SUS304） | ふっ素樹脂 |
| 使用流体 | 蒸気 / 水 / 油 / 空気 | 蒸気 / 水 / 油 / 空気 | 蒸気 / 水 / ガス / 油 / 空気 | 水 / 空気 / 溶剤 | 蒸気 / 水 / 油 / 空気 | 水 | 水 / 空気 / 溶剤 |
| 内径 d（φ） | 7.2 ～ 52.6 | 7 ～ 25.5 | 17 ～ 56.4 | 4.8 ～ 7.9 | 10.5 ～ 25.2 | 12 ～ 15 | 4 ～ 11 |
| 最高使用圧力 （MPa） | 2 | 3.4 ～ 6.4 | 1 | 17 ～ 20.5 | 1 | 1.75 | 2 ～ 3 |
| ブレード | あり | あり | あり | あり | あり | なし | あり |
| 最小曲げ半径 （mm） | 25 ～ 140 | 25 ～ 45 | 60 ～ 140 | 51 ～ 102 | 35 ～ 80 | 40 ～ 60 | 20 ～ 30 |
| 接続部材質 | ステンレス | ステンレス | ステンレス / スチール | ステンレス / スチール | ステンレス / スチール | ステンレス | ステンレス |
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 5日目 |
|
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 3日目 |
- |
- ( - ) | 5日目 |
- |
詳細情報
基本情報
高圧タイプに比べ軽量で、使用可能圧力を向上させたフレキシブルホース。
ご注意
- 負圧の環境下では使用できません。
- 洗浄品はこちらからご選定いただけます。
- 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■ホース単価
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■かしめプラス料金
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]数量スライド価格は、ホース単価/mのみ適用となります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ホ－ス 呼び内径 | HOEMF ￥基準単価 | HOEMFG ￥基準単価 | ||
| 基本単価 | ホース単価/0.1m | 基本単価 | ホース単価/0.1m | |
| 8A | 2,310 | 290 | 3,470 | 460 |
| 10A | 2,730 | 300 | 3,990 | 470 |
| 15A | 3,360 | 410 | 5,040 | 650 |
| 20A | 4,940 | 470 | 7,250 | 850 |
| 25A | 5,250 | 680 | 7,460 | 990 |
| 32A | 13,970 | 840 | 16,760 | 1,010 |
| 40A | 17,330 | 950 | 20,790 | 1,130 |
| 50A | 30,350 | 1,160 | 36,410 | 1,390 |
| ホ－ス 呼び内径 | ￥かしめプラス料金 | ||
| 金具形状A－A | 金具形状A－B | 金具形状B－B | |
| 8A | 420 | 840 | 1,260 |
| 10A | 630 | 1,050 | 1,470 |
| 15A | 740 | 1,470 | 2,210 |
| 20A | 840 | 1,790 | 2,730 |
| 25A | 1,050 | 2,100 | 3,150 |
| 32A | 2,630 | 3,680 | 4,730 |
| 40A | 3,680 | 4,730 | 5,780 |
| 50A | 4,200 | 5,780 | 7,350 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1〜9 | 10〜14 | 15〜20 | 21～ |
| 値引率 | 基準単価 | 5％ | 10％ | お見積り |
[ ! ]数量スライド価格は、ホース単価/mのみ適用となります。
概要・仕様
仕様・概要
■使用用途
・芯ズレ吸収などの一般配管用。
■特長
・高圧タイプに比べて軽量。
・メタルタッチ式なのでメンテナンス不要。
・パッキンレス構造です。
■注意
・ ホース長さの公差は、ホース長さの＋0～3%に
なります。
・芯ズレ吸収などの一般配管用。
■特長
・高圧タイプに比べて軽量。
・メタルタッチ式なのでメンテナンス不要。
・パッキンレス構造です。
■注意
・ ホース長さの公差は、ホース長さの＋0～3%に
なります。
商品担当おすすめ
フレキシブルホース（メタルタッチ） ー中圧タイプーのレビュー
製品延長配管用ホース
3
3.02018/07/24
客先から依頼があり延長配管を取り付ける必要がでたため試作品の部材として購入。商品説明にもあるように従来品軽量化されている...もっと読む
2人が参考にしています。
メンテナンス時に使用しました
4
4.02022/09/07
顧客から依頼されたメンテナンス時に交換品として使用しました。他社で製作された物なので、既存品の寸法、使用圧力、使用流体な...もっと読む
0人が参考にしています。
真空引きする際のホースとして使用
4
4.02022/08/26
真空引きする為の耐圧ホースとして使用しました。
真空引きしても、潰れること無く使用出来ており、
大きな問題はありませんで...もっと読む
0人が参考にしています。
プラ型の温調
4
4.02020/05/29
PEEKの成型で型温が200度に上がるというので、
油温調に使用しました。今のところ問題ありません。
0人が参考にしています。
配管
5
5.02020/01/31
振動する部分への配管に使用。ホースが緩衝してくれるので緩みなど発生しなくなりました。
0人が参考にしています。
