油圧配管用くい込み継手　ナット

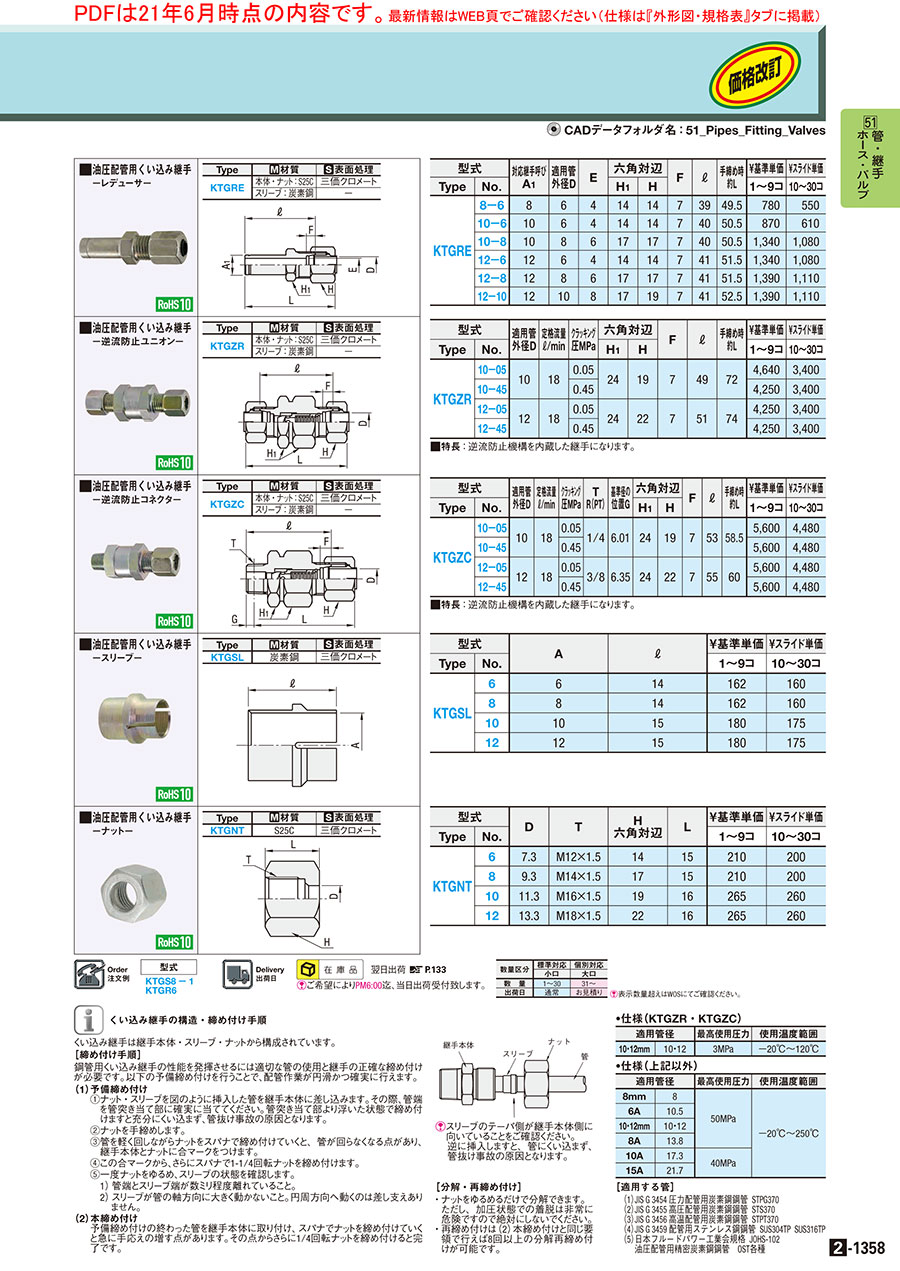

規格表

特長

• 配管作業でスペースがない、溶接ができないなどの場合に、ナットを締め付けるだけで配管接続ができる継手です。ナットにパイプやチューブを挿入して締め付け作業を行うと配管作業が終了する優れものです。
• 仮締め後本体に取り付け、袋ナットを締め付けたとき、急に手応えの増した所からさらに1/4回転締め付けると締め付け作業は完了です。

構造・締め付け手順

くい込み継手は継手本体・スリーブ・ナットから構成されています。

［締め付け手順］

鋼管用くい込み継手の性能を発揮させるには適切な管の使用と継手の正確な締め付けが必要です。
以下の予備締め付けを行うことで、配管作業が円滑かつ確実に行えます。
（1）予備締め付け

• ナット・スリーブを図のように挿入した管を継手本体に差し込みます。その際、管端を管突き当て部に確実に当ててください。管突き当て部より浮いた状態で締め付けますと充分にくい込まず、管抜け事故の原因となります。
• ナットを手締めします。
• 管を軽く回しながらナットをスパナで締め付けていくと、管が回らなくなる点があり、 継手本体とナットに合マークをつけます。
• この合マークから、さらにスパナで1-1/4回転ナットを締め付けます。
• 一度ナットをゆるめ、スリーブの状態を確認します。

 A：管端とスリーブ端が数ミリ程度離れていること。
 B：スリーブが管の軸方向に大きく動かないこと。円周方向へ動くのは差し支えありません。

（2）本締め付け
予備締め付けの終わった管を継手本体に取り付け、スパナでナットを締め付けていくと急に手応えの増す点があります。その点からさらに1/4回転ナットを締め付けると完了です。

［分解・再締め付け］

•  ナットをゆるめるだけで分解できます。 ただし、加圧状態での着脱は非常に危険ですので絶対にしないでください。
•  再締め付けは（2）本締め付けと同じ要領で行えば8回以上の分解再締め付けが可能です。

[ ! ]
