油圧・エア用ブロックマニホールド－横穴不貫通・縦半貫通タイプ/Ｌ字穴タイプ-

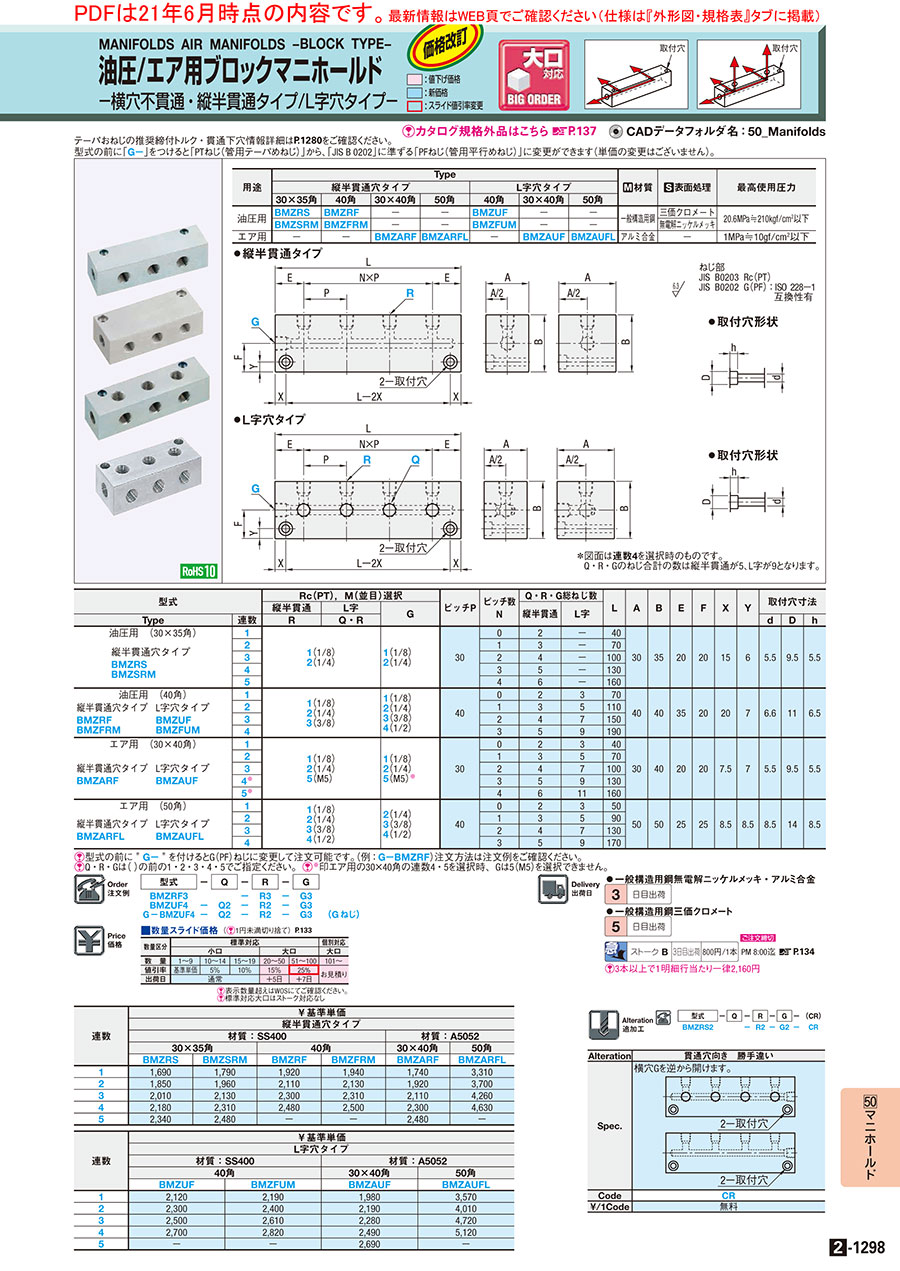

カタログ |P.2-1298

規格変更

4.7

平均満足度4.7

この商品のレビューをみる（17件）

通常単価(税別): -

税込単価: -

この商品のクリーン洗浄品

クリーン洗浄・梱包済みでお届けします

【クリーン洗浄品】油圧・エア用ブロックマニホールド－横穴不貫通・縦半貫通タイプ/Ｌ字穴タイプ-

脱脂洗浄精密洗浄電解研磨+精密洗浄

ミスミ

【クリーン洗浄品】油圧・エア用ブロックマニホールド－横穴不貫通・縦半貫通タイプ/Ｌ字穴タイプ-

通常出荷日：6 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

エア用ブロックマニホールド　－横貫通穴・縦貫通穴タイプ－

4.6

通常価格(税別)： 1,620円 (税込価格：1,782円)

通常出荷日：在庫品1日目

G(PF)ねじ加工も指定できます。型式の前にG-を付けて見積・ご発注下さい

詳細情報を確認する

規格・仕様：

大口分納

特性・用途
該当なし
ピッチ固定/指定
固定タイプ
材質証明書
対象

ご注意

ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が88型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

●縦半貫通タイプ

●取付穴形状

●Ｌ字穴タイプ

●取付穴形状

ねじ部
JIS B0203 Rc（PT） JIS B0202 G（PF）：ISO 228－1　互換性有

＊図面は連数4を選択時のものです。
Q・R・Gのねじ合計の数は縦半貫通が5、L字が9となります。

[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、Ａ、Ｂ寸法公差は除く。

製品仕様

用途	Type							[ M ]材質	[ S ]表面処理	最高使用圧力
	縦半貫通穴タイプ				L字穴タイプ
	30×35角	40角	30×40角	50角	40角	30×40角	50角
油圧用	BMZRS	BMZRF	－	－	BMZUF	－	－	一般構造用鋼	三価クロメート	20.6MPa≒210kgf/cm²以下
油圧用	BMZSRM	BMZFRM	－	－	BMZFUM	－	－	一般構造用鋼	無電解ニッケルメッキ	20.6MPa≒210kgf/cm²以下
エア用	－	－	BMZARF	BMZARFL	－	BMZAUF	BMZAUFL	アルミ合金	－	1MPa≒10gf/cm²以下

規格表

型式	−	Q	−	R	−	G
BMZRF3 BMZUF4 G−BMZUF4	− −	Q2 Q2	− − −	R3 R2 R2	− − −	G3 G3 G3		(Gねじ)

型式			Rc(PT)，M(並目)選択			ピッチP	ピッチ数 N	Q・R・G総ねじ数		L	A	B	E	F	X	Y	取付穴寸法
			縦半貫通	L字	G			縦半貫通	L字
Type		連数	R	Q・R													d	D	h
油圧用 (30×35角)		1	1(1/8) 2(1/4)		1(1/8) 2(1/4)	30	0	2	－	40	30	35	20	20	15	6	5.5	9.5	5.5
縦半貫通穴タイプ BMZRS BMZSRM		2					1	3	－	70
		3					2	4	－	100
		4					3	5	－	130
		5					4	6	－	160
油圧用 (40角)		1	1(1/8) 2(1/4) 3(3/8)		1(1/8) 2(1/4) 3(3/8) 4(1/2)	40	0	2	3	70	40	40	35	20	20	7	6.6	11	6.5
縦半貫通穴タイプ BMZRF BMZFRM	L字穴タイプ BMZUF BMZFUM	2					1	3	5	110
		3					2	4	7	150
		4					3	5	9	190
エア用 (30×40角)		1	1(1/8) 2(1/4) 5(M5)		1(1/8) 2(1/4) 5(M5)^※	30	0	2	3	40	30	40	20	20	7.5	7	5.5	9.5	5.5
縦半貫通穴タイプ BMZARF	L字穴タイプ BMZAUF	2					1	3	5	70
		3					2	4	7	100
		4^※					3	5	9	130
		5^※					4	6	11	160
エア用 (50角)		1	1(1/8) 2(1/4) 3(3/8) 4(1/2)		2(1/4) 3(3/8) 4(1/2)	40	0	2	3	50	50	50	25	25	8.5	8.5	8.5	14	8.5
縦半貫通穴タイプ BMZARFL	L字穴タイプ BMZAUFL	2					1	3	5	90
		3					2	4	7	130
		4					3	5	9	170

[ ! ]型式の前に＂G－＂を付けるとG（PF）ねじに変更して注文可能です。（例：G－BMZRF）注文方法は注文例をご確認ください。
[ ! ]Q・R・Gは（）の前の1・2・3・4・5でご指定ください。[ NG ]^※印エア用の30×40角の連数4・5を選択時、Gは5（M5）を選択できません。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

型式	−	Q	−	R	−	G	−	(CR)
BMZRS2			−	R2	−	G2	−	CR

Alteration	貫通穴向き　勝手違い
Spec.	横穴Gを逆から開けます。
Code	CR
￥/1Code	無料

型番リスト

表示件数

型番

BMZARF1-R[1,2,5]-G[1,2,5]

BMZARF2-R[1,2,5]-G[1,2,5]

BMZARF3-R[1,2,5]-G[1,2,5]

BMZARF4-R[1,2,5]-G[1,2]

BMZARF5-R[1,2,5]-G[1,2]

BMZARFL1-R[1,2,3,4]-G[2,3,4]

BMZARFL2-R[1,2,3,4]-G[2,3,4]

BMZARFL3-R[1,2,3,4]-G[2,3,4]

BMZARFL4-R[1,2,3,4]-G[2,3,4]

BMZAUF1-Q[1,2,5]-R[1,2,5]-G[1,2,5]

BMZAUF2-Q[1,2,5]-R[1,2,5]-G[1,2,5]

BMZAUF3-Q[1,2,5]-R[1,2,5]-G[1,2,5]

BMZAUF4-Q[1,2,5]-R[1,2,5]-G[1,2]

BMZAUF5-Q[1,2,5]-R[1,2,5]-G[1,2]

BMZAUFL1-Q[1,2,3,4]-R[1,2,3,4]-G[2,3,4]

BMZAUFL2-Q[1,2,3,4]-R[1,2,3,4]-G[2,3,4]

BMZAUFL3-Q[1,2,3,4]-R[1,2,3,4]-G[2,3,4]

BMZAUFL4-Q[1,2,3,4]-R[1,2,3,4]-G[2,3,4]

BMZFRM1-R[1,2,3]-G[1,2,3,4]

BMZFRM2-R[1,2,3]-G[1,2,3,4]

BMZFRM3-R[1,2,3]-G[1,2,3,4]

BMZFRM4-R[1,2,3]-G[1,2,3,4]

BMZFUM1-Q[1,2,3]-R[1,2,3]-G[1,2,3,4]

BMZFUM2-Q[1,2,3]-R[1,2,3]-G[1,2,3,4]

BMZFUM3-Q[1,2,3]-R[1,2,3]-G[1,2,3,4]

BMZFUM4-Q[1,2,3]-R[1,2,3]-G[1,2,3,4]

BMZRF1-R[1,2,3]-G[1,2,3,4]

BMZRF2-R[1,2,3]-G[1,2,3,4]

BMZRF3-R[1,2,3]-G[1,2,3,4]

BMZRF4-R[1,2,3]-G[1,2,3,4]

BMZSRM1-R[1,2]-G[1,2]

BMZSRM2-R[1,2]-G[1,2]

BMZSRM3-R[1,2]-G[1,2]

BMZSRM4-R[1,2]-G[1,2]

BMZSRM5-R[1,2]-G[1,2]

BMZUF1-Q[1,2,3]-R[1,2,3]-G[1,2,3,4]

BMZUF2-Q[1,2,3]-R[1,2,3]-G[1,2,3,4]

BMZUF3-Q[1,2,3]-R[1,2,3]-G[1,2,3,4]

BMZUF4-Q[1,2,3]-R[1,2,3]-G[1,2,3,4]

G-BMZARF1-R[1,2]-G[1,2]

G-BMZARF2-R[1,2]-G[1,2]

G-BMZARF3-R[1,2]-G[1,2]

G-BMZARF4-R[1,2]-G[1,2]

G-BMZARF5-R[1,2]-G[1,2]

G-BMZARFL1-R[1,2,3,4]-G[2,3,4]

G-BMZARFL2-R[1,2,3,4]-G[2,3,4]

G-BMZARFL3-R[1,2,3,4]-G[2,3,4]

G-BMZARFL4-R[1,2,3,4]-G[2,3,4]

G-BMZAUF1-Q[1,2]-R[1,2]-G[1,2]

G-BMZAUF2-Q[1,2]-R[1,2]-G[1,2]

G-BMZAUF3-Q[1,2]-R[1,2]-G[1,2]

G-BMZAUF4-Q[1,2]-R[1,2]-G[1,2]

G-BMZAUF5-Q[1,2]-R[1,2]-G[1,2]

G-BMZAUFL1-Q[1,2,3,4]-R[1,2,3,4]-G[2,3,4]

G-BMZAUFL2-Q[1,2,3,4]-R[1,2,3,4]-G[2,3,4]
