【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形 薄型
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 15,400円～19,250円
- 税込単価
- 16,940円～21,175円
厚み26mmの薄型ラック&ピニオン式Z軸ステージです。FAカメラ位置調...
詳細情報を確認する
未確定：候補が3型番あります。

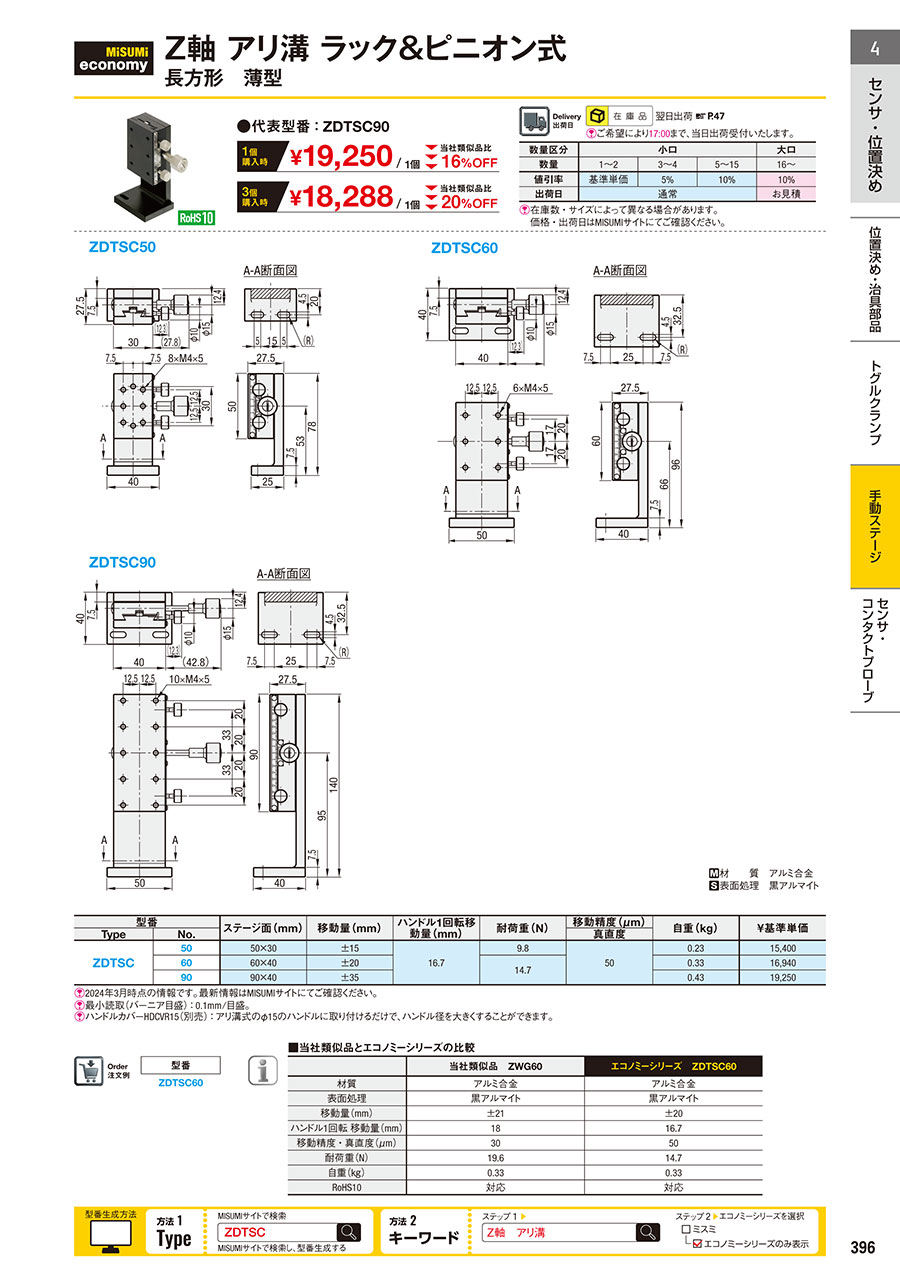

外形図・規格表
外形図
ZDTSC50
A-A断面図
ZDTSC60
A-A断面図
ZDTSC90
A-A断面図
[ M ]材質アルミ合金
[ S ]表面処理黒アルマイト
[ S ]表面処理黒アルマイト
規格表
| 型式 |
| ZDTSC60 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]ハンドルカバーHDCVR15（別売）：アリ溝式のφ15のハンドルに取り付けるだけで、ハンドル径を大きくすることができます。詳細はこちら
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 耐荷重(N) | 移動精度 | 自重(kg) | ￥基準単価 | |
| Type | A | 真直度 | ||||||
| ZDTSC | 50 | 50×30 | ±15 | 16.7 | 9.8 | 50μm | 0.23 | 15,400 |
| 60 | 60×40 | ±20 | 14.7 | 0.33 | 16,940 | |||
| 90 | 90×40 | ±35 | 0.43 | 19,250 | ||||
[ ! ]ハンドルカバーHDCVR15（別売）：アリ溝式のφ15のハンドルに取り付けるだけで、ハンドル径を大きくすることができます。詳細はこちら
製品比較情報
■当社類似品とエコノミーシリーズの比較
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
| 当社類似品 ZWG60 | エコノミーシリーズ ZDTSC60 | |
| 材質 | アルミ合金 | アルミ合金 |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 移動量(mm) | ±21 | ±20 |
| ハンドル1回転 移動量(mm) | 18 | 16.7 |
| 移動精度・真直度(μm) | 30 | 50 |
| 耐荷重(N) | 19.6 | 14.7 |
| 自重(㎏) | 0.33 | 0.33 |
| RoHS10 | 対応 | 対応 |
詳細情報
基本情報
厚み26mmの薄型ラック&ピニオン式Z軸ステージです。FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 耐荷重(N) | 移動精度 | 自重(kg) | ￥基準単価 | |
| Type | A | 真直度 | ||||||
| ZDTSC | 50 | 50×30 | ±15 | 16.7 | 9.8 | 50μm | 0.23 | 15,400 |
| 60 | 60×40 | ±20 | 14.7 | 0.33 | 16,940 | |||
| 90 | 90×40 | ±35 | 0.43 | 19,250 | ||||
カタログ
商品担当おすすめ
【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形 薄型のレビュー
試験用治具
4
4.02017/04/29
試験用治具のベースパーツとして購入しました
Z方向の移動が目盛表記で確認出来る為、
役に立ちました。
出来れば、6カ所の...もっと読む
0人が参考にしています。
