【簡易調整】Ｘ軸　送りねじ式　大リードタイプ

通常単価(税別): 11,090円～13,750円

税込単価: 12,199円～15,125円

通常出荷日：5日目

１回転３ｍｍの移動で早く送れる送りねじ式のユニットです。New!!! FAカメラ位置調整　特設ページリ...

詳細を確認

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

【簡易調整】Ｘ軸　送りねじ式　側面クランプユニット

通常価格(税別)： 4,490円 (税込価格：4,939円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

【簡易調整】Ｘ軸　重荷重シャフトガイドユニット

通常価格(税別)： 24,080円 (税込価格：26,488円)

通常出荷日：5 日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

外形図・規格表

XKS（通常ハンドル・M4取付穴）

XKSL（大ハンドル・M4取付穴）

XKSM（通常ハンドル・M6取付穴）

XKSML（大ハンドル・M6取付穴）

■ハンドル形状比較

通常ハンドル

六角レンチ
穴部詳細

大ハンドル

六角レンチ
穴部詳細

■ステージ面取付穴寸法（XKSM、XKSMLは＊のみ）

[ ! ]ステ－ジ面は両端の取付部に比べ、上面・下面ともに0.5mm浮かせています。
[ ! ]大ハンドルの場合、ハンドル径が、プレートの厚みよりも大きいため、設置面との干渉にご注意ください。
[ ! ]ハンドル緩みの原因となるので、ステージ面のストローク終端で無理にハンドルを回さないでください。

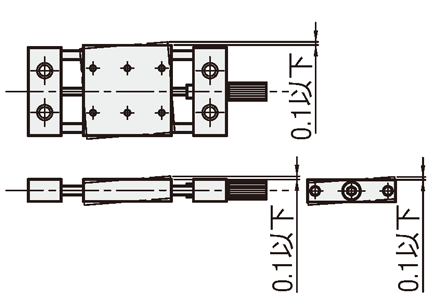

■精度基準

	[ ! ]左図基準でガタがありますので、精密な位置決めにはあまり適しません。

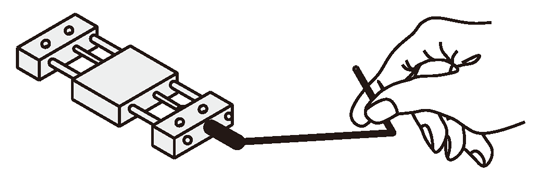

[ ! ]One Point
ボールポイント付の六角レンチをご利用いただくと、長ストロークの移動も楽に行えます。

No.40

No.60（＊）

No.80（＊）

No.80A

	Type		本体		シャフト	ノブ	送りねじ	[ A ]付属品
	通常ハンドル	大ハンドル	[ M ]材質	[ S ]表面処理	[ M ]材質	[ M ]材質	[ M ]材質
M4取付穴	XKS	XKSL	アルミ合金	黒アルマイト	SUS304	SUS303	SUS304	SCB5－20 4本
M6取付穴	XKSM	XKSML

規格表

型式	−	Z選択
XKSL60	−	Z50

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Z選択				ステ−ジ面 A−B(mm)	D	P	耐荷重 (N)	￥基準単価
Type	No.	移動量 (Z×2)				ステ−ジ面 A−B(mm)	D	P	耐荷重 (N)	XKS XKSM	XKSL XKSML
XKS XKSL	40	25				40×40	10 (通常ハンドル) 24 (大ハンドル)	14	68.6	10,360	10,690
	40		40	50		40×40		14	58.8	10,530	10,850
	60	25				60×60		30	68.6	11,340	11,660
				50					58.8	11,500	11,820
					75				58.8	11,660	11,980
	80	25				80×80			63.7	12,200	12,520
				50					53.9	12,360	12,690
					75				53.9	12,520	12,850
	80A	25				80×40			68.6	11,770	12,090
	80A		40	50		80×40			58.6	12,420	12,740
XKSM XKSML	60	25				60×60			68.6	11,340	11,660
				50					58.8	11,500	11,820
					75					11,660	11,980
	80	25				80×80				12,200	12,520
				50					49.0	12,360	12,690
					75				49.0	12,520	12,850

[ ! ]ハンドル1回転移動量3.0mm
[ ! ]表示数量超えはお見積り

追加工

		型式	−	Z選択	−	（MMR・CLC）
		XKSM80	−	Z50	−	MMR

日目出荷

[ NG ]ストーク不可

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Alteration

目盛シール付プレート取付け

クランプ変更（ローレット付ノブ）

Spec.

目盛付のプレートを取付けます。
[ ! ]最小読取0.5mm

大ハンドル時


A	Z	P₁	P₂
40	25	65	14
	40	95
	50	115
60	25	85	30
	50	135
	75	185
80	25	105
	50	155
	75	205
80A	25	65
	40	95
	50	115

クランプ用ねじをローレット
付ノブに変更します。

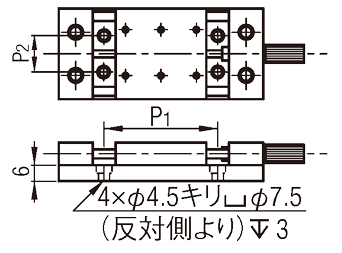

[ ! ]目盛シール取付け追加工利
用時はテーブル下にプレートを
取付ける為、取付穴のピッチ
が変わります。

[ M ] 材質：アルミ合金
[ S ] 表面処理：黒アルマイト
[ A ] 付属品：CBSST4－8 4本

Code

MMR

CLC

￥/1Code

（No.40・60） 1,400 （No.80・80A） 1,600

200

型式		自重（kg）
型式		XKS				XKSL				XKSM			XKSML
Type	No.	Z25	Z40	Z50	Z75	Z25	Z40	Z50	Z75	Z25	Z50	Z75	Z25	Z50	Z75
XKS XKSL	40	0.262	0.281	0.295	-	0.348	0.366	0.378	-	-	-	-	-	-	-
	60	0.43	-	0.461	0.511	0.51	-	0.544	0.573	-	-	-	-	-	-
	80	0.643	-	0.682	0.707	0.723	-	0.762	0.787	-	-	-	-	-	-
	80A	0.46	0.477	0.49	-	0.54	0.557	0.57	-	-	-	-	-	-	-
XKSM XKSML	60	-	-	-	-	-	-	-	-	0.422	0.454	0.485	0.502	0.534	0.565
XKSM XKSML	80	-	-	-	-	-	-	-	-	0.634	0.67	0.695	0.714	0.75	0.785

型番リスト

表示件数

型番

耐荷重（範囲）

(N)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

移動量(X距離)

(mm)

ハンドル形状

(mm)

RoHS?

最小発注数量

50.1～100	40	40	[±25] ±25	通常ハンドル	25	10	1個
50.1～100	40	40	±40	通常ハンドル	40	10	1個
50.1～100	40	40	[±50] ±50	通常ハンドル	50	10	1個
50.1～100	60	60	[±25] ±25	通常ハンドル	25	10	1個
50.1～100	60	60	[±50] ±50	通常ハンドル	50	10	1個
50.1～100	60	60	[±75] ±75	通常ハンドル	75	10	1個
50.1～100	80	80	[±25] ±25	通常ハンドル	25	10	1個
50.1～100	80	80	[±50] ±50	通常ハンドル	50	10	1個
50.1～100	80	80	[±75] ±75	通常ハンドル	75	10	1個
50.1～100	40	80	[±25] ±25	通常ハンドル	25	10	1個
50.1～100	40	80	±40	通常ハンドル	40	10	1個
50.1～100	40	80	[±50] ±50	通常ハンドル	50	10	1個
50.1～100	40	40	[±25] ±25	大ハンドル	25	10	1個
50.1～100	40	40	±40	大ハンドル	40	10	1個
50.1～100	40	40	[±50] ±50	大ハンドル	50	10	1個
50.1～100	60	60	[±25] ±25	大ハンドル	25	10	1個
50.1～100	60	60	[±50] ±50	大ハンドル	50	10	1個
50.1～100	60	60	[±75] ±75	大ハンドル	75	10	1個
50.1～100	80	80	[±25] ±25	大ハンドル	25	10	1個
50.1～100	80	80	[±50] ±50	大ハンドル	50	10	1個
50.1～100	80	80	[±75] ±75	大ハンドル	75	10	1個
50.1～100	40	80	[±25] ±25	大ハンドル	25	10	1個
50.1～100	40	80	±40	大ハンドル	40	10	1個
50.1～100	40	80	[±50] ±50	大ハンドル	50	10	1個
50.1～100	60	60	[±25] ±25	通常ハンドル	25	10	1個
50.1～100	60	60	[±50] ±50	通常ハンドル	50	10	1個
50.1～100	60	60	[±75] ±75	通常ハンドル	75	10	1個
50.1～100	80	80	[±25] ±25	通常ハンドル	25	10	1個
30.1～50	80	80	[±50] ±50	通常ハンドル	50	10	1個
30.1～50	80	80	[±75] ±75	通常ハンドル	75	10	1個
50.1～100	60	60	[±25] ±25	大ハンドル	25	10	1個
50.1～100	60	60	[±50] ±50	大ハンドル	50	10	1個
50.1～100	60	60	[±75] ±75	大ハンドル	75	10	1個
50.1～100	80	80	[±25] ±25	大ハンドル	25	10	1個
30.1～50	80	80	[±50] ±50	大ハンドル	50	10	1個
30.1～50	80	80	[±75] ±75	大ハンドル	75	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,090円 ( 12,199円 )	5日目
11,270円 ( 12,397円 )	5日目
11,270円 ( 12,397円 )	5日目
12,130円 ( 13,343円 )	5日目
12,310円 ( 13,541円 )	5日目
12,480円 ( 13,728円 )	5日目
13,050円 ( 14,355円 )	5日目
13,230円 ( 14,553円 )	5日目
13,400円 ( 14,740円 )	5日目
12,590円 ( 13,849円 )	5日目
13,290円 ( 14,619円 )	5日目
13,290円 ( 14,619円 )	5日目
11,440円 ( 12,584円 )	5日目
11,610円 ( 12,771円 )	5日目
11,610円 ( 12,771円 )	5日目
12,480円 ( 13,728円 )	5日目
12,650円 ( 13,915円 )	5日目
12,820円 ( 14,102円 )	5日目
13,400円 ( 14,740円 )	5日目
13,580円 ( 14,938円 )	5日目
13,750円 ( 15,125円 )	5日目
12,940円 ( 14,234円 )	5日目
13,630円 ( 14,993円 )	5日目
13,630円 ( 14,993円 )	5日目
12,130円 ( 13,343円 )	5日目
12,310円 ( 13,541円 )	5日目
12,480円 ( 13,728円 )	5日目
13,050円 ( 14,355円 )	5日目
13,230円 ( 14,553円 )	5日目
13,400円 ( 14,740円 )	5日目
12,480円 ( 13,728円 )	5日目
12,650円 ( 13,915円 )	5日目
12,820円 ( 14,102円 )	5日目
13,400円 ( 14,740円 )	5日目
13,580円 ( 14,938円 )	5日目
13,750円 ( 15,125円 )	5日目

基本情報

１回転３ｍｍの移動で早く送れる送りねじ式のユニットです。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Z選択				ステ−ジ面 A−B(mm)	D	P	耐荷重 (N)	￥基準単価
Type	No.	移動量 (Z×2)				ステ−ジ面 A−B(mm)	D	P	耐荷重 (N)	XKS XKSM	XKSL XKSML
XKS XKSL	40	25				40×40	10 (通常ハンドル) 24 (大ハンドル)	14	68.6	10,360	10,690
	40		40	50		40×40		14	58.8	10,530	10,850
	60	25				60×60		30	68.6	11,340	11,660
				50					58.8	11,500	11,820
					75				58.8	11,660	11,980
	80	25				80×80			63.7	12,200	12,520
				50					53.9	12,360	12,690
					75				53.9	12,520	12,850
	80A	25				80×40			68.6	11,770	12,090
	80A		40	50		80×40			58.6	12,420	12,740
XKSM XKSML	60	25				60×60			68.6	11,340	11,660
				50					58.8	11,500	11,820
					75					11,660	11,980
	80	25				80×80				12,200	12,520
				50					49.0	12,360	12,690
					75				49.0	12,520	12,850

[ ! ]ハンドル1回転移動量3.0mm
[ ! ]表示数量超えはお見積り

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
	小口			大口
数　量	1〜2	3〜5	6〜10	11〜20	21〜
値引率	基準単価	10%	15%	20%	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	1,000円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律2,700円

出荷日については、こちらをご覧ください。
