シャフトホルダ -Ｔ型（鋳造品） セパレート・肉厚タイプ-
- 通常単価(税別)
- 2,170円～5,700円
- 税込単価
- 2,387円～6,270円
鋳造品のため、同じタイプの機械加工品に比べて、お求めやすい価格となっております...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

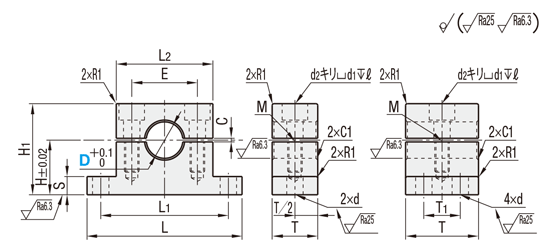

外形図・規格表
D10～16
D20～30
[ ! ]タップ穴Ｍの下穴が貫通している場合があります。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 |
| SHTDTN | S45C相当 | 四三酸化鉄皮膜 | 六角穴付ボルト2本 |
| SHTDMN | 無電解ニッケルメッキ | 六角穴付ボルト2本 (SUS) |
規格表
| 型式 |
| SHTDTN16 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | H | L | H1 | T | T1 | L1 | d | L2 | S | E | C | 締付ボルト M | d1 | d2 | ℓ | 質量 g | ￥基準単価 | ||
| Type | D | SHTDTN | SHTDMN | ||||||||||||||||
| SHTDTN SHTDMN | 10 | 20 | 62 | 30 | 20 | − | 50 | 6.6 | 38 | 6 | 24 | 2 | M6 | 11 | 6.6 | 6.5 | 177 | 2,170 | 2,220 |
| 12 | 172 | 2,470 | 2,500 | ||||||||||||||||
| 16 | 25 | 38 | 25 | 25 | 260 | 3,550 | 3,600 | ||||||||||||
| 20 | 30 | 85 | 48 | 30 | 15 | 70 | 58 | 8 | 41 | M8 | 14 | 9 | 9 | 605 | 4,120 | 3,820 | |||
| 25 | 566 | 4,740 | 4,830 | ||||||||||||||||
| 30 | 110 | 53 | 40 | 20 | 90 | 70 | 10 | 48 | 3 | 1019 | 5,610 | 5,700 | |||||||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
2,220円 ( 2,442円 ) | 在庫品1日目当日出荷可能 |
|
2,500円 ( 2,750円 ) | 在庫品1日目当日出荷可能 |
|
3,600円 ( 3,960円 ) | 在庫品1日目当日出荷可能 |
|
3,820円 ( 4,202円 ) | 在庫品1日目当日出荷可能 |
|
4,830円 ( 5,313円 ) | 在庫品1日目当日出荷可能 |
|
5,700円 ( 6,270円 ) | 在庫品1日目当日出荷可能 |
|
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
- |
2,470円 ( 2,717円 ) | 在庫品1日目当日出荷可能 |
- |
3,550円 ( 3,905円 ) | 在庫品1日目当日出荷可能 |
- |
4,120円 ( 4,532円 ) | 在庫品1日目当日出荷可能 |
- |
4,740円 ( 5,214円 ) | 在庫品1日目当日出荷可能 |
- |
5,610円 ( 6,171円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
鋳造品のため、同じタイプの機械加工品に比べて、お求めやすい価格となっております。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
◦SHTDT
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | お見積り | |||
◦上記以外
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜20 | 21〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | お見積り | |||
