シャフトホルダ -Ｔ型（鋳造品） 側方スリット・肉厚タイプ-
- 通常単価(税別)
- 1,980円～5,000円
- 税込単価
- 2,178円～5,500円
【特長】・安価です。・シャフトを傷つけずに締結可能です。・側方スリット・肉厚タ...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

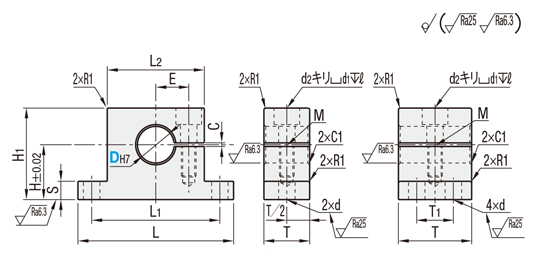

外形図・規格表
D10～16
D20～30
[ ! ]取付穴Ｄは許容差H7で加工後スリット加工をします。加工によってはH8程度に開く場合があります。
[ ! ]タップ穴Ｍの下穴が貫通している場合があります。
| Type | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 |
| SHTCTN | S45C相当 | 四三酸化鉄皮膜 | 六角穴付ボルト1本 |
| SHTCMN | 無電解ニッケルメッキ | 六角穴付ボルト1本 (SUS) |
規格表
| 型式 | |
| SHTCMN30 SHTCTN20 | |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | H | L | H1 | T | T1 | L1 | d | L2 | S | E | C | 締付ボルト M | d1 | d2 | ℓ | 重量 g | ￥基準単価 | ||
| Type | D | SHTCTN | SHTCMN | ||||||||||||||||
| SHTCTN SHTCMN | 10 | 20 | 62 | 30 | 20 | − | 50 | 6.6 | 38 | 6 | 12 | 2 | M6 | 11 | 6.6 | 6.5 | 181 | 1,980 | 1,980 |
| 12 | 176 | 2,140 | 2,140 | ||||||||||||||||
| 16 | 25 | 38 | 25 | 12.5 | 264 | 3,070 | 3,110 | ||||||||||||
| 20 | 30 | 85 | 48 | 30 | 15 | 70 | 58 | 8 | 20.5 | M8 | 14 | 9 | 9 | 614 | 3,720 | 3,750 | |||
| 25 | 574 | 3,920 | 3,950 | ||||||||||||||||
| 30 | 110 | 53 | 40 | 20 | 90 | 70 | 10 | 24 | 3 | 1038 | 4,950 | 5,000 | |||||||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,980円 ( 2,178円 ) | 在庫品1日目当日出荷可能 |
|
2,140円 ( 2,354円 ) | 在庫品1日目当日出荷可能 |
|
3,110円 ( 3,421円 ) | 在庫品1日目当日出荷可能 |
|
3,750円 ( 4,125円 ) | 在庫品1日目当日出荷可能 |
|
3,950円 ( 4,345円 ) | 在庫品1日目当日出荷可能 |
|
5,000円 ( 5,500円 ) | 在庫品1日目当日出荷可能 |
|
1,980円 ( 2,178円 ) | 在庫品1日目当日出荷可能 |
- |
2,140円 ( 2,354円 ) | 在庫品1日目当日出荷可能 |
- |
3,070円 ( 3,377円 ) | 在庫品1日目当日出荷可能 |
- |
3,720円 ( 4,092円 ) | 在庫品1日目当日出荷可能 |
- |
3,920円 ( 4,312円 ) | 在庫品1日目当日出荷可能 |
- |
4,950円 ( 5,445円 ) | 在庫品1日目当日出荷可能 |
- |
詳細情報
基本情報
【特長】・安価です。・シャフトを傷つけずに締結可能です。・側方スリット・肉厚タイプ
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
◦SHTBT・SHTCT
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜19 | 20〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | ||||
◦左記以外
| 数量区分 | 標準対応 | 個別対応 | |||
| 小口 | 大口 | ||||
| 数 量 | 1〜20 | 21〜24 | 25〜29 | 30〜50 | 51～ |
| 値引率 | 基準単価 | 5％ | 10％ | 18％ | お見積り |
| 出荷日 | 通常 | お見積り | |||
