重量用蝶番
- 通常単価(税別)
- 1,132円～4,366円
- 税込単価
- 1,245円～4,803円
高許容荷重の重量用蝶番です。ザグリ穴・皿ザグリ穴の2タイプから選択可能。2個使...
詳細情報を確認するご注意
未確定：候補が12型番あります。

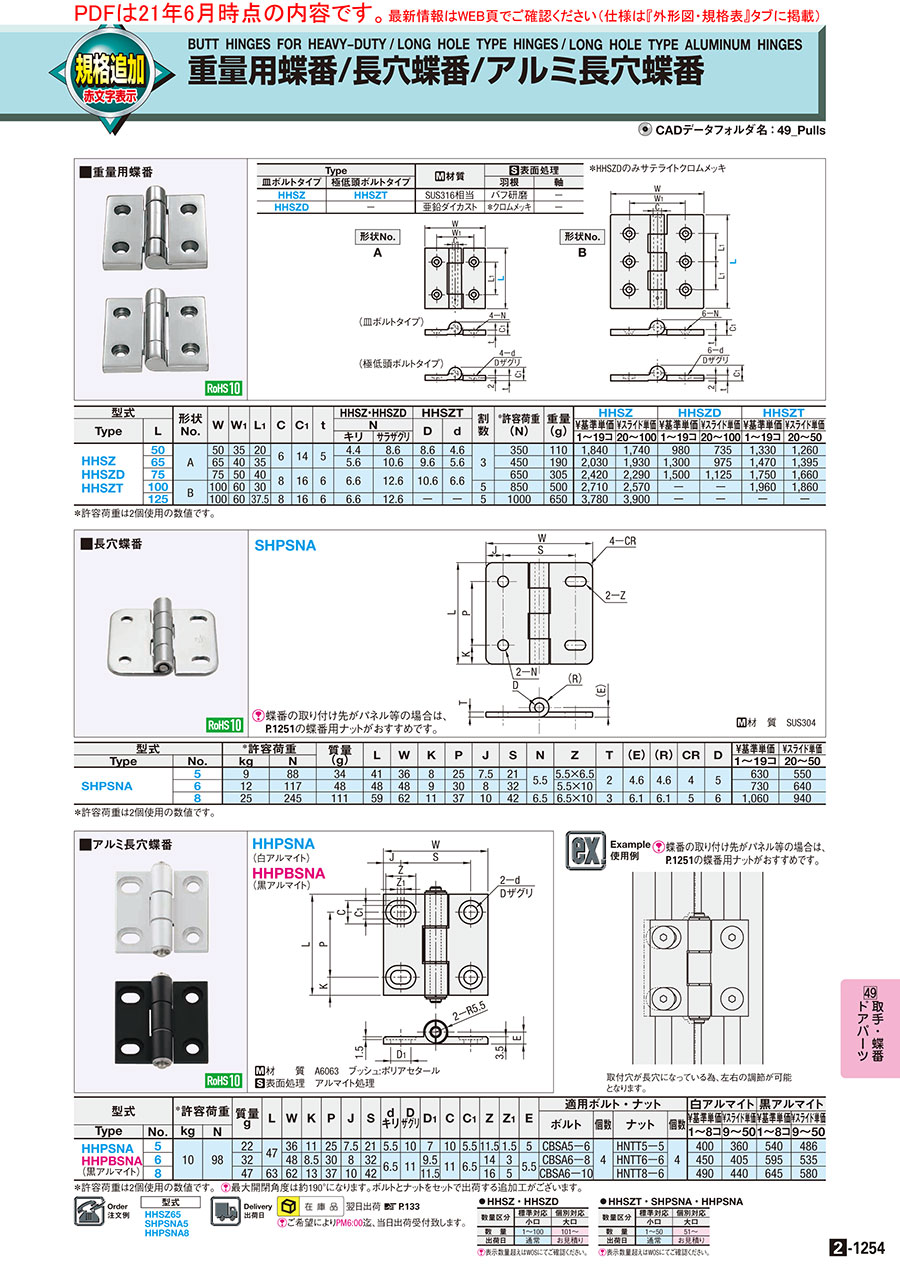

外形図・規格表
＊HHSZDのみサテライトクロムメッキ
形状No.A
形状No.B
(皿ボルトタイプ)
(極低頭ボルトタイプ)
| Type | [ M ]材質 | [ S ]表面処理 | ||
| 皿ボルトタイプ | 極低頭ボルトタイプ | 羽根 | 軸 | |
| HHSZ | HHSZT | SUS316相当 | バフ研磨 | − |
| HHSZD | − | 亜鉛ダイカスト | ＊クロムメッキ | − |
規格表
| 型式 |
| HHSZ65 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊許容荷重は2個使用の数値です。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 形状No. | W | W1 | L1 | C | C1 | t | HHSZ・HHSZD | HHSZT | 割数 | ＊許容荷重 (N) | 重量 (g) | HHSZ | HHSZD | HHSZT | ||||||
| Type | L | d | D | d | D | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ||||||||||
| キリ | サラザグリ | 1〜19コ | 20〜100 | 1〜19コ | 20〜100 | 1〜19コ | 20〜50 | ||||||||||||||
| HHSZ HHSZD HHSZT | 50 | A | 50 | 35 | 20 | 6 | 14 | 5 | 4.4 | 8.6 | 4.6 | 8.6 | 3 | 350 | 110 | 1,840 | 1,740 | 980 | 735 | 1,330 | 1,260 |
| 65 | 65 | 40 | 35 | 5.6 | 10.6 | 5.6 | 9.6 | 450 | 190 | 2,030 | 1,930 | 1,300 | 975 | 1,470 | 1,395 | ||||||
| 75 | 75 | 50 | 40 | 8 | 16 | 6 | 6.6 | 12.6 | 6.6 | 10.6 | 650 | 305 | 2,420 | 2,290 | 1,500 | 1,125 | 1,750 | 1,660 | |||
| 100 | B | 100 | 60 | 30 | 5 | 850 | 500 | 2,710 | 2,570 | − | − | 1,960 | 1,860 | ||||||||
| 125 | 100 | 60 | 37.5 | 8 | 16 | 6 | 6.6 | 12.6 | − | − | 5 | 1000 | 650 | 3,780 | 3,780 | − | − | − | − | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
2,125円 ( 2,338円 ) | 在庫品1日目当日出荷可能 |
|
2,345円 ( 2,580円 ) | 在庫品1日目当日出荷可能 |
|
2,795円 ( 3,075円 ) | 在庫品1日目当日出荷可能 |
|
3,131円 ( 3,444円 ) | 在庫品1日目当日出荷可能 |
|
4,366円 ( 4,803円 ) | 在庫品1日目当日出荷可能 |
|
1,132円 ( 1,245円 ) | 在庫品1日目当日出荷可能 |
|
1,502円 ( 1,652円 ) | 在庫品1日目当日出荷可能 |
|
1,733円 ( 1,906円 ) | 在庫品1日目当日出荷可能 |
|
1,537円 ( 1,691円 ) | 在庫品1日目当日出荷可能 |
|
1,698円 ( 1,868円 ) | 在庫品1日目当日出荷可能 |
|
2,022円 ( 2,224円 ) | 在庫品1日目当日出荷可能 |
|
2,264円 ( 2,490円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高許容荷重の重量用蝶番です。ザグリ穴・皿ザグリ穴の2タイプから選択可能。2個使用で最大1000Nの荷重に対応。SUS316・亜鉛ダイカスト製をご用意。
