【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 ロング
- 通常単価(税別)
- 13,860円～19,470円
- 税込単価
- 15,246円～21,417円
通常出荷日：在庫品1日目当日出荷可能
長ストロークの低価格なラック&ピニオン式Z軸ステージです。FAカメラ位置調整 特設ページリリー...
詳細を確認- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

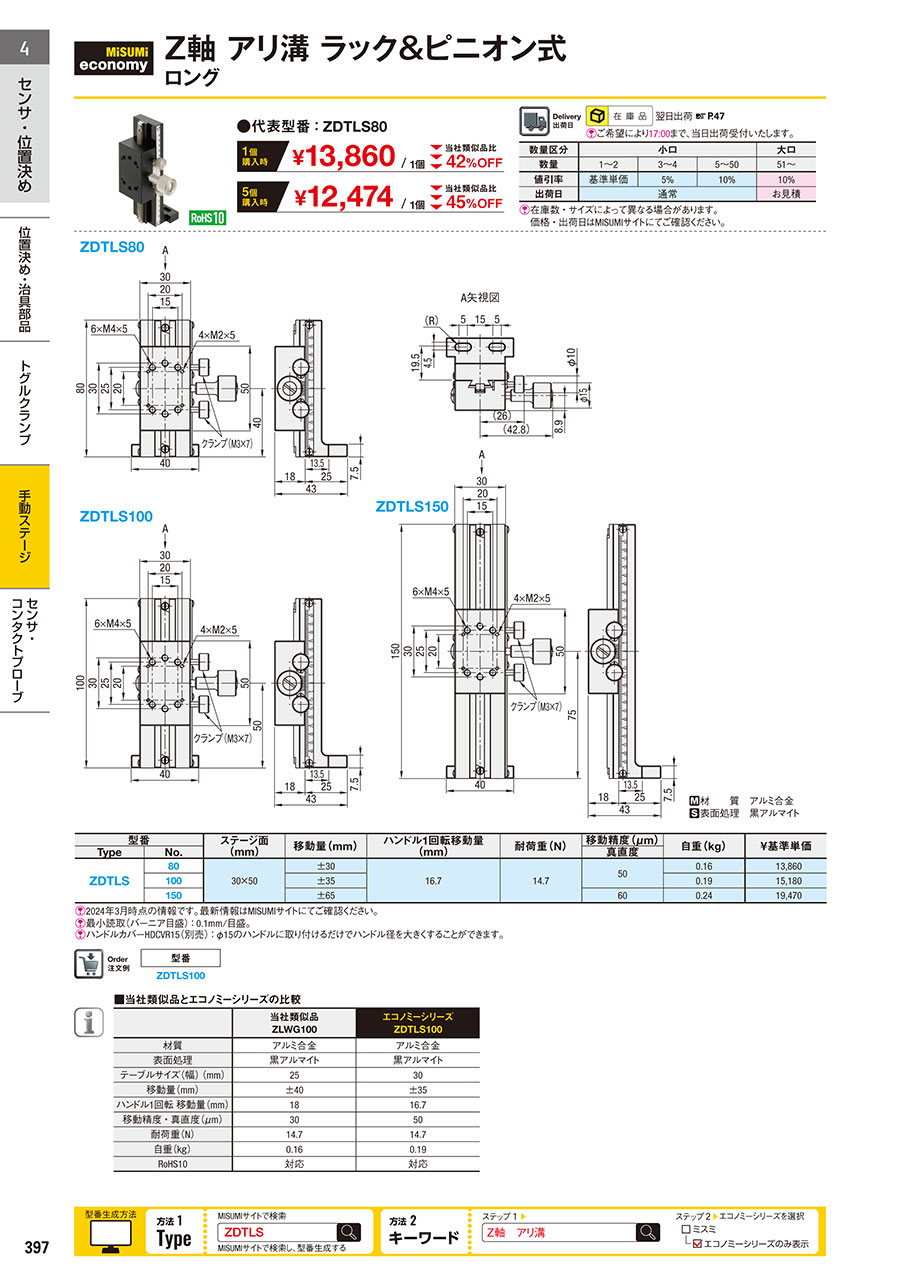

外形図・規格表
外形図
ZDTLS80
A矢視図
ZDTLS100
ZDTLS150
[ M ]材質アルミ合金
[ S ]表面処理黒アルマイト
[ S ]表面処理黒アルマイト
規格表
| 型式 |
| ZDTLS100 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]ハンドルカバーHDCVR15（別売）：φ15のハンドルに取りつけるだけでハンドル径を大きくすることができます。詳細はこちら
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 耐荷重(N) | 移動精度 | 自重(kg) | ￥基準単価 | |
| Type | No. | 真直度 | ||||||
| ZDTLS | 80 | 30×50 | ±30 | 16.7 | 14.7 | 50μm | 0.16 | 13,860 |
| 100 | ±35 | 0.19 | 15,180 | |||||
| 150 | ±65 | 60μm | 0.24 | 19,470 | ||||
[ ! ]ハンドルカバーHDCVR15（別売）：φ15のハンドルに取りつけるだけでハンドル径を大きくすることができます。詳細はこちら
製品比較情報
■当社類似品とエコノミーシリーズの比較
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
| 当社類似品 ZLWG100 | エコノミーシリーズ ZDTLS100 | |
| 材質 | アルミ合金 | アルミ合金 |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| テーブルサイズ(幅) (mm) | 25 | 30 |
| 移動量(mm) | ±40 | ±35 |
| ハンドル1回転 移動量(mm) | 18 | 16.7 |
| 移動精度・真直度(μm) | 30 | 50 |
| 耐荷重(N) | 14.7 | 14.7 |
| 自重(㎏) | 0.16 | 0.19 |
| RoHS10 | 対応 | 対応 |
詳細情報
基本情報
長ストロークの低価格なラック&ピニオン式Z軸ステージです。FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 耐荷重(N) | 移動精度 | 自重(kg) | ￥基準単価 | |
| Type | No. | 真直度 | ||||||
| ZDTLS | 80 | 30×50 | ±30 | 16.7 | 14.7 | 50μm | 0.16 | 13,860 |
| 100 | ±35 | 0.19 | 15,180 | |||||
| 150 | ±65 | 60μm | 0.24 | 19,470 | ||||
