【エコノミーシリーズ】 RoHS対応 Ｚ軸 アリ溝 ラック＆ピニオン式 長方形
- 通常単価(税別)
- 13,090円～15,840円
- 税込単価
- 14,399円～17,424円
通常出荷日：在庫品1日目当日出荷可能
送りの早いラック&ピニオン式のZ軸ステージです。FAカメラ位置調整 特設ページリリースのお知ら...
詳細を確認- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

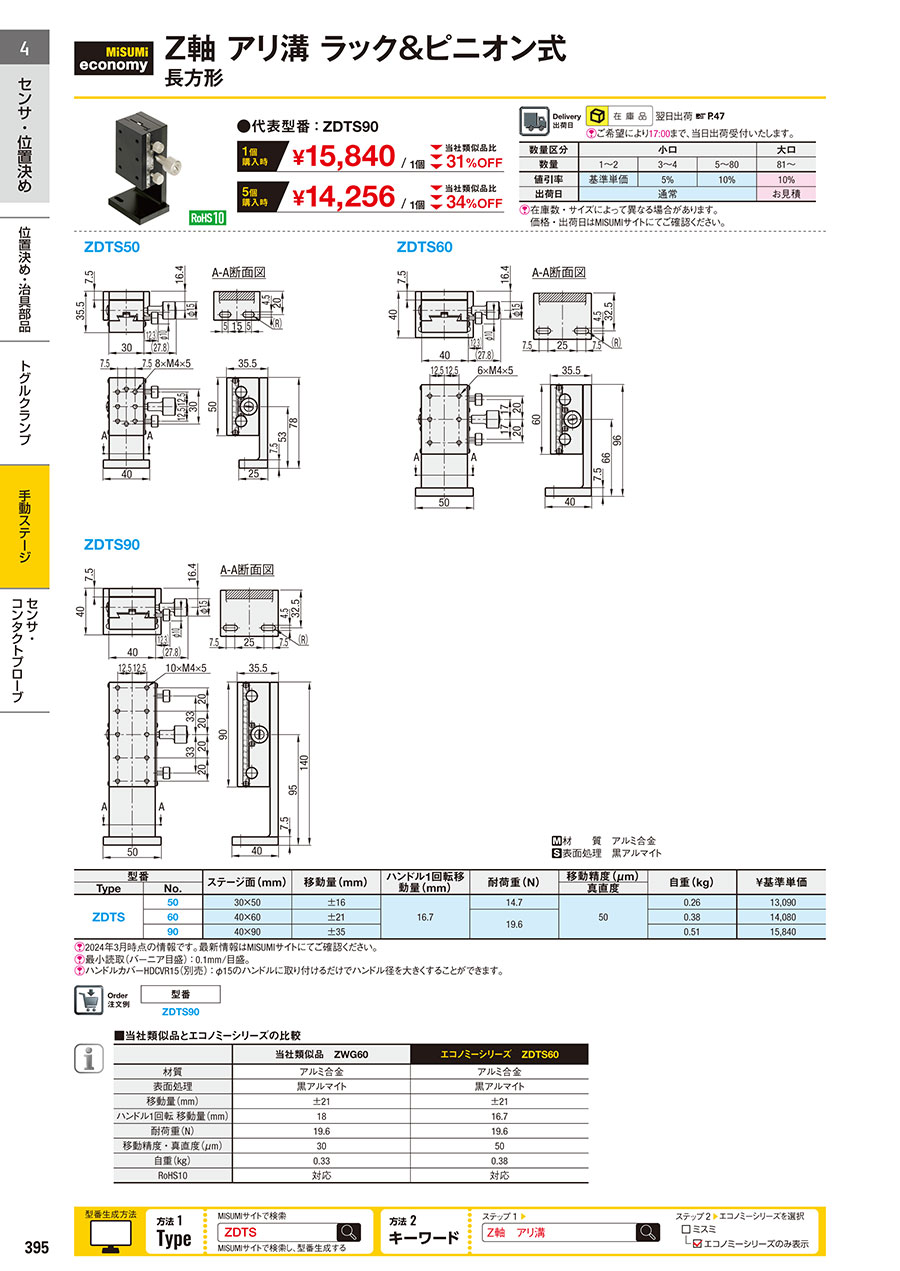

外形図・規格表
外形図
ZDTS50
A-A断面図
ZDTS60
A-A断面図
ZDTS90
A-A断面図
[ M ]材質アルミ合金
[ S ]表面処理黒アルマイト
[ S ]表面処理黒アルマイト
規格表
| 型式 |
| ZDTS90 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]最小読取（バーニア目盛）：0.1mm/目盛
[ ! ]ハンドルカバーHDCVR15（別売）：φ15のハンドルに取りつけるだけでハンドル径を大きくすることができます。詳細はこちら
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 耐荷重(N) | 移動精度 | 自重(kg) | ￥基準単価 | |
| Type | A | 真直度 | ||||||
| ZDTS | 50 | 30×50 | ±16 | 16.7 | 14.7 | 50μm | 0.26 | 13,090 |
| 60 | 40×60 | ±21 | 19.6 | 0.38 | 14,080 | |||
| 90 | 40×90 | ±35 | 0.51 | 15,840 | ||||
[ ! ]ハンドルカバーHDCVR15（別売）：φ15のハンドルに取りつけるだけでハンドル径を大きくすることができます。詳細はこちら
製品比較情報
■当社類似品とエコノミーシリーズの比較
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
| 当社類似品 ZWG60 | エコノミーシリーズ ZDTS60 | |
| 材質 | アルミ合金 | アルミ合金 |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 移動量(mm) | ±21 | ±21 |
| ハンドル1回転 移動量(mm) | 18 | 16.7 |
| 耐荷重(N) | 19.6 | 19.6 |
| 移動精度・真直度(μm) | 30 | 50 |
| 自重(㎏) | 0.33 | 0.38 |
| RoHS10 | 対応 | 対応 |
