【エコノミーシリーズ】 RoHS対応 ＸＹ軸 アリ溝 ラック＆ピニオン式 長方形
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常単価(税別)
- 17,120円～21,970円
- 税込単価
- 18,832円～24,167円
送りの早いラック&ピニオン式のXY軸ステージです。＜手動ステージ総合情...
詳細情報を確認するご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

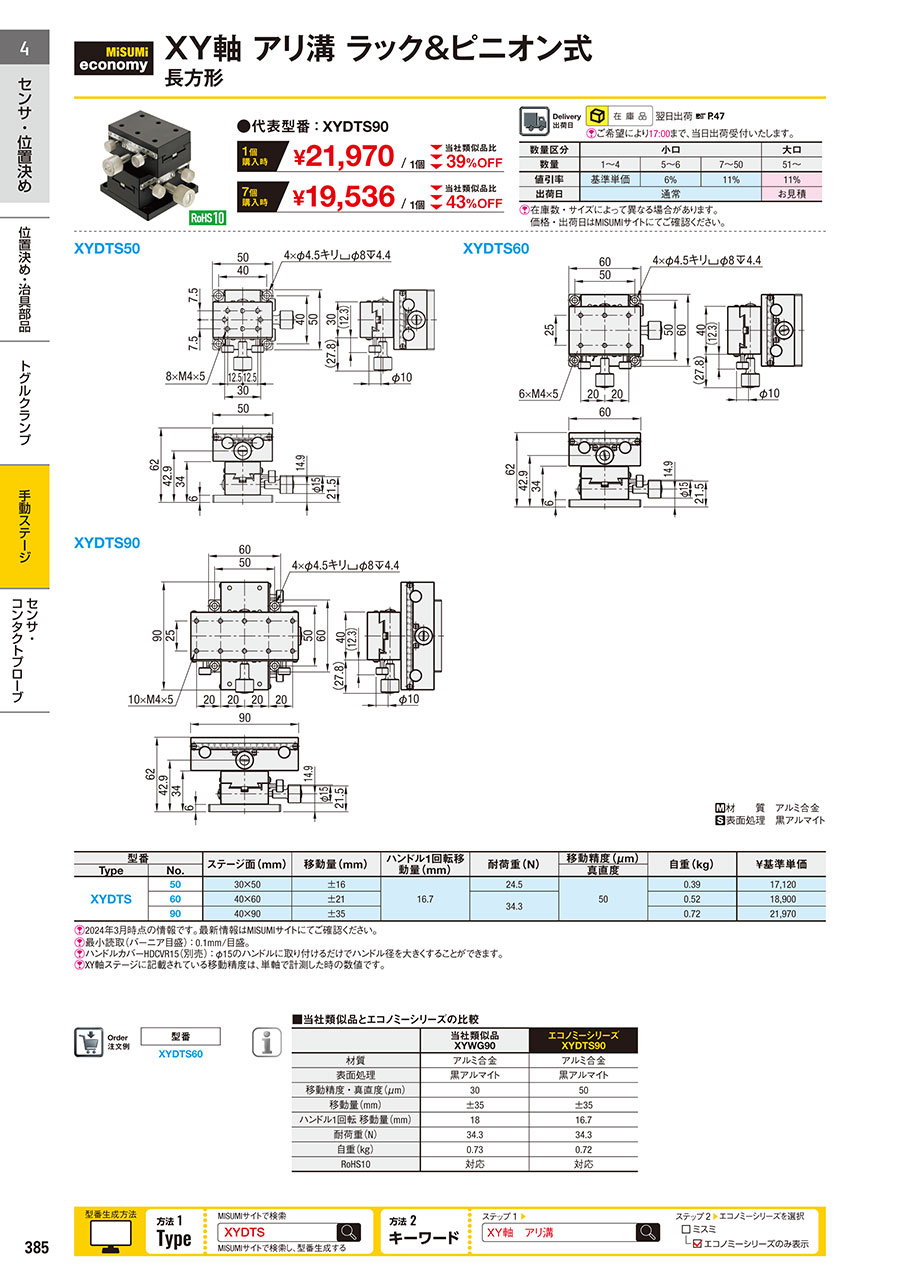

外形図・規格表
| XYDTS50 | XYDTS60 | ||
 |  | ||
| XYDTS90 | |||
 |
[ S ]表面処理黒アルマイト
| 型式 |
| XYDTS60 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 耐荷重(N) | 移動精度(μm) | 自重(kg) | ￥基準単価 | |
| Type | No. | 真直度 | ||||||
| XYDTS | 50 | 30×50 | ±16 | 16.7 | 24.5 | 50 | 0.39 | 17,120 |
| 60 | 40×60 | ±21 | 34.3 | 0.52 | 18,900 | |||
| 90 | 40×90 | ±35 | 0.72 | 21,970 | ||||
[ ! ]ハンドルカバーHDCVR15（別売）：φ15のハンドルに取りつけるだけでハンドル径を大きくすることができます。詳細はこちら
[ ! ]XY軸ステージに記載されている移動精度は、単軸で計測した時の数値です。
| 当社類似品 XYWG90 | エコノミーシリーズ XYDTS90 | |
| 材質 | アルミ合金 | アルミ合金 |
| 表面処理 | 黒アルマイト | 黒アルマイト |
| 移動精度・真直度(μm) | 30 | 50 |
| 移動量(mm) | ±35 | ±35 |
| ハンドル1回転 移動量(mm) | 18 | 16.7 |
| 耐荷重(N) | 34.3 | 34.3 |
| 自重(㎏) | 0.73 | 0.72 |
| RoHS10 | 対応 | 対応 |
詳細情報
基本情報
送りの早いラック&ピニオン式のXY軸ステージです。
＜手動ステージ総合情報ページ＞
手動ステージの専用ページをご用意しました。よくあるご質問も含めカタログに載せきれない情報なども多数掲載しています。
選定の際に気になることがございましたらこちらも併せてご確認ください。
https://jp.misumi-ec.com/special/xy_stages/FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | ステージ面(mm) | 移動量(mm) | ハンドル1回転移動量(mm) | 耐荷重(N) | 移動精度(μm) | 自重(kg) | ￥基準単価 | |
| Type | No. | 真直度 | ||||||
| XYDTS | 50 | 30×50 | ±16 | 16.7 | 24.5 | 50 | 0.39 | 17,120 |
| 60 | 40×60 | ±21 | 34.3 | 0.52 | 18,900 | |||
| 90 | 40×90 | ±35 | 0.72 | 21,970 | ||||
